Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T

Bronzine di banco albero motore trimetallo Mitsubishi Lancer Evo X 4B11T

119,02 € (Tasse incl.)
132,24 € (Tasse incl.) -10%

Kit di 10 semibronzine di banco trimetallo per albero motore, per Mitsubishi Lancer Evolution X e Ralliart 4B11T.

  • Marche e trattamenti: ACL Race e King Racing (rivestimento pMaxKote)
  • Compatibilità: Lancer Evolution X, Lancer Ralliart
  • Misure disponibili: standard fino a +0.50 mm, versioni a gioco maggiorato (HX / STDX)
5M1237H-STD
48 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il quattro cilindri Mitsubishi 4B11T

Il 4B11T è il quattro cilindri turbo da 2,0 litri di Mitsubishi, con doppio albero a camme in testa e 16 valvole. Equipaggia la Mitsubishi Lancer Evolution X e la Lancer Ralliart. ACL e King indicano lo stesso kit di bronzine per questo motore.

L'albero motore di questo motore poggia su cinque supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.

Per queste bronzine di banco il manuale d'officina Mitsubishi prescrive un gioco di funzionamento da 0.039 a 0.065 mm.

Le bronzine di banco trimetallo

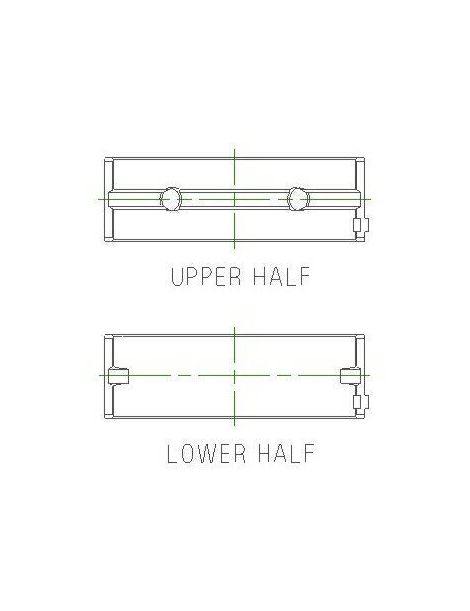

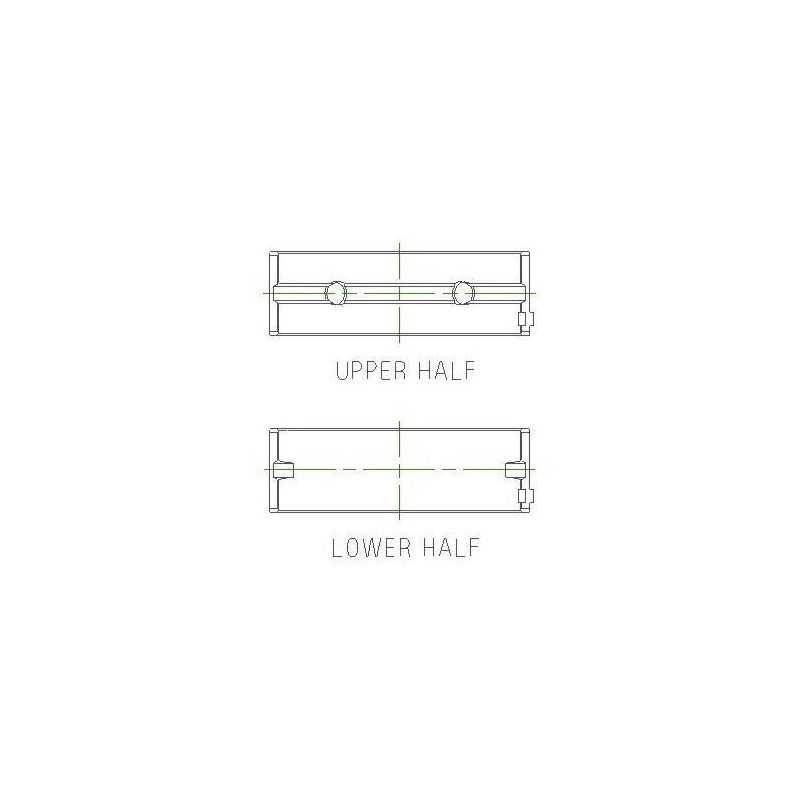

Tre strati compongono una bronzina trimetallica: il dorso in acciaio per la rigidità, lo strato intermedio in rame-piombo per la capacità di carico e infine lo strato di scorrimento antifrizione che protegge il perno di banco. Il set completo comprende 10 semibronzine, cinque coppie per cinque supporti di banco. Le semibronzine superiori e inferiori sono diverse: ognuna va montata al proprio posto.

Dove un bimetallo di alluminio, progettato per carichi bassi o medi, sopporta circa 8 000 psi, un trimetallo performance arriva a 12 000 psi: il 50 % di margine in più. È ciò che ne garantisce tenuta e durata su un motore sovralimentato con turbo o compressore, o spinto ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL
Ø perno di banco 51.973 / 51.985 mm
Ø sede 56.000 / 56.018 mm
Larghezza 18 mm
Bronzine King
Ø perno di banco 51.97 / 51.98 mm
Ø sede 56.00 / 56.02 mm
Larghezza 18 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
5M1237H-STD ACL Race - Senza trattamento Standard 1.996
5M1237HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.983
5M1237H-.025 ACL Race - Senza trattamento +0.025 2.0085
5M1237H-.25 ACL Race - Senza trattamento +0.25 2.121
MB5722XPC King Racing - pMaxKote Standard 1.996
MB5722XPC STDX King Racing - pMaxKote Std, gioco maggiorato (STDX) 1.983
MB5722XPC.026 King Racing - pMaxKote +0.026 2.009
MB5722XPC0.25 King Racing - pMaxKote +0.25 2.123
MB5722XPC0.5 King Racing - pMaxKote +0.50 2.25

Gioco di funzionamento

Tra il perno di banco e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.

In funzione non c'è contatto tra metallo e metallo: il perno di banco ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.

Misura / versioneQuando sceglierlaACL Race SeriesKing XPC
Standard (STD) Perno di serie, non rettificato da 0.055 a 0.065 mm 0.052 mm - 0.065 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime da 0.080 a 0.090 mm 0.077 mm - 0.090 mm
+0.025 / +0.026 mm Perno lucidato da 0.055 a 0.065 mm 0.052 mm - 0.065 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.055 a 0.065 mm 0.052 mm - 0.065 mm
+0.50 mm Perno rettificato a 0.50 mm 0.052 mm - 0.065 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco secondo la procedura del costruttore, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Guida tecnica

Progettate per la preparazione motore e le competizioni, queste bronzine di banco trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.

Le due marche

ACL ACL Bearing Company produce in Australia, dal 1949, bronzine motore ad alte prestazioni. Con la Race Series propone bronzine trimetalliche precise, disponibili in un'ampia scelta di quote e collaudate su motori preparati e da competizione di tutto il mondo.
King Racing King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la sua lega trimetallica pMax Black bronzine progettate per carichi elevati, con un rivestimento pMaxKote (versione XPC).

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No pMaxKote (versione XPC): rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto).
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) Standard fino a +0.50 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di banco è adatto al quattro cilindri Mitsubishi 4B11T dei seguenti veicoli:

MarcaModello (telaio)Codice motorePotenzaAnni
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 301 CV 2008–2015
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 295 CV 2008–2015
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 241 CV 2008–
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 340 CV 2014–2015
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 307 CV 2014–2015
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 313 CV 2015–2016
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 280 CV 2007–2008
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 409 CV 2009–2010
Mitsubishi Lancer VIII (CY_A, CZ_A) 4B11T 446 CV 2014
Mitsubishi Lancer VIII Sportback (CX_A) 4B11T 241 CV 2008–
Mitsubishi Lancer VIII Sportback (CX_A) 4B11T 250 CV 2011–

Perché sostituire le bronzine

Quando una bronzina di banco cede, i danni superano presto il componente stesso: perno di banco segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte basamento danneggiato. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro della linea d'albero, ma anche quello il cui cedimento costa di più.
