Prigionieri e viti rinforzati ARP per banco motore TOYOTA 4A-GE
Prigionieri e viti di banco ARP in acciaio 8740 per il motore Toyota 4A-GE.
- Marca: ARP
- Motori: 4A-GE
- Filettatura: M10 (prigionieri), M10 x 1,25 (viti)
- Grado: 8740
I motori interessati
Il 4A-GE è il quattro cilindri a benzina da 1,6 litri (1587 cm³) di Toyota, con doppio albero a camme in testa e sedici valvole, poi venti valvole sulle ultime versioni, prodotto dal 1983 al 2002. Equipaggia le Toyota Corolla (AE86, AE92, AE101, AE111), Sprinter Trueno, Celica, Carina, Corona Coupé e MR2 (AW11), oltre alla Geo Prizm GSI. ARP indica il kit di prigionieri 203-5403 anche per il 3S-FE, il quattro cilindri da 2,0 litri di Toyota.
Viti e prigionieri rinforzati ARP per banco motore
Il basamento poggia sui supporti di banco: combustione dopo combustione, è su di essi che si scaricano le forze provenienti dalle bielle. Sotto questa sollecitazione il cappello di banco cerca di muoversi sul piano di giunzione, finendo per imprimere le superfici di appoggio e deformare la sede del cuscinetto.

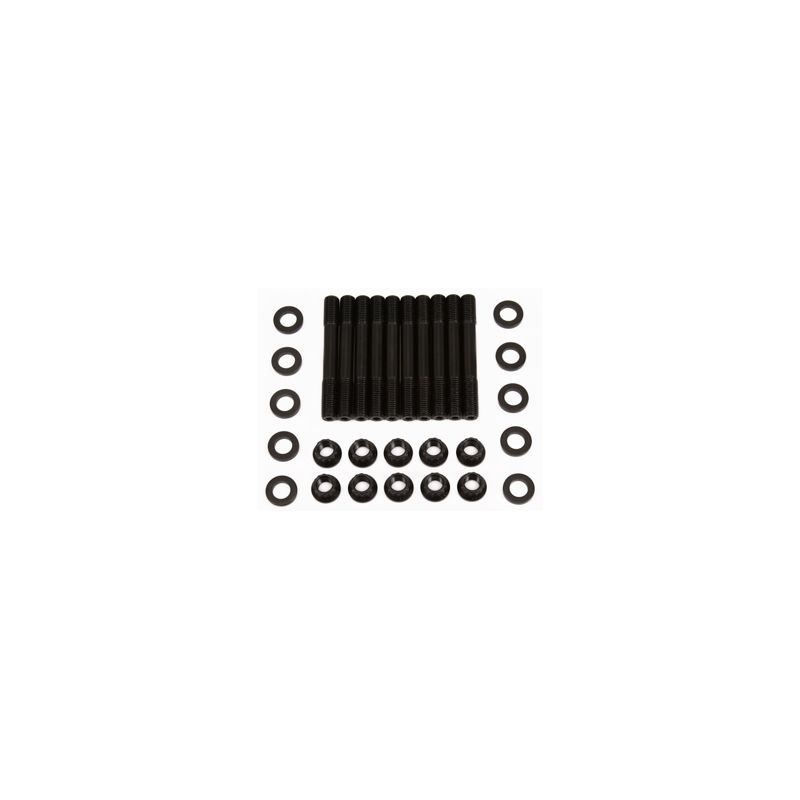

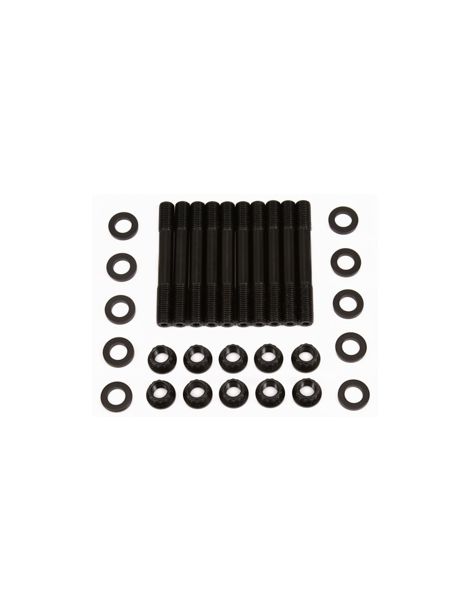

Due riferimenti condividono questa scheda: il kit di prigionieri 203-5403 e il kit di viti 203-5001, entrambi in acciaio 8740 da 10 mm. I prigionieri si avvitano a mano nel basamento, poi si montano cappelli, rondelle e dadi come indicato nelle istruzioni ARP; le viti si serrano direttamente nel basamento, con le rondelle previste dalle istruzioni ARP, lato smussato verso la testa. In entrambi i casi il lubrificante di montaggio ARP si applica sui filetti prima del serraggio alla coppia, in tre passate. Il precarico ottenuto è più alto e più costante rispetto alle viti originali.
ARP realizza questi fissaggi in 8740, un acciaio al cromo-molibdeno; le istruzioni dei prigionieri indicano 200.000 psi di resistenza alla trazione dopo il trattamento termico; i filetti vengono rullati a trattamento concluso. Come termine di paragone, la bulloneria originale di un motore rientra in genere nelle classi 10.9 e 12.9, il cui minimo va da 150.800 a 176.900 psi. Questi prigionieri 8740 in M10 reggono fino a 1.000 CV su questo quattro cilindri (valore indicativo calcolato). Le viti 8740 in M10 x 1,25 sono indicate per 1.000 CV al massimo (valore indicativo calcolato).
Caratteristiche tecniche
| Tipo | Marca | Grado / materiale | Testa / dado | Filettatura |
| Prigionieri | ARP | Acciaio 8740 | Dado ARP | M10 |
| Viti | ARP | Acciaio 8740 | Testa vite ARP | M10 x 1,25 |
Coppia di serraggio
| Riferimento | Passata 1 | Passata 2 | Passata 3 |
| ARP-203-5403 | 27 Nm | 54 Nm | 81 Nm |
| ARP-203-5001 | 27 Nm | 54 Nm | 81 Nm |
I prigionieri si avvitano a mano nel basamento, senza coppia. Secondo le istruzioni ARP, per un montaggio permanente si può usare un frenafiletti Loctite; il serraggio va allora completato prima che il prodotto indurisca.
Ogni vite trattiene il cappello serrandosi nella filettatura del basamento; il serraggio si esegue a coppia, in più passate, con il grasso ARP sui filetti e sotto la testa.
Il kit di viti 203-5001 è in M10 x 1,25; le istruzioni ARP non menzionano frenafiletti per questo kit, quindi qui non se ne consiglia nessuno.
Rispettate l'ordine di serraggio dei cappelli raccomandato dal costruttore per portare a coppia i dadi e le viti; le istruzioni del kit descrivono ogni fase.
Con una bulloneria più resistente la forza di serraggio non è più quella originale: occorre controllare quota e ovalizzazione delle sedi di banco a montaggio ultimato e rettificare in linea se necessario, con la bulloneria e il lubrificante del montaggio finale.
Valori rilevati dalle istruzioni ARP 203-5403 e 203-5001 in vigore alla data di pubblicazione; in caso di differenza prevalgono le istruzioni ufficiali. Consultate le istruzioni ARP 203-5403 ; Consultate le istruzioni ARP 203-5001
Guida tecnica
Le coppie indicate valgono solo con il grasso di montaggio ARP, mai con olio motore.
| Acquistate il grasso di montaggio ARP → |
Il marchio ARP
| Fondata all'inizio degli anni 1970 da Gary Holzapfel, proveniente dall'industria aerospaziale, ARP (Automotive Racing Products) si è data la missione di evitare le rotture del motore legate alla bulloneria negli sport motoristici. Le sue migliaia di riferimenti sono progettati e prodotti in California, in materiali scelti per ogni impiego. |
Quando rinforzare la bulloneria di banco
- Motore sovralimentato, o sovralimentazione spinta oltre l'origine
- Preparazione che aumenta il regime o la corsa
- Revisione del basamento
- Cappelli che si sono spostati o filetti del basamento segnati
- Uso in pista o nei rally con carichi ripetuti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| Toyota Corolla (AE86) | 4A-GE | 124 CV | 1983-1987 |
| Toyota Corolla (AE92) | 4A-GE | 116-125 CV | 1987-1994 |
| Toyota Sprinter / Trueno (AE82 / AE86) | 4A-GE | 124 CV | 1983-1987 |
| Toyota Celica (AA63 / ST162) | 4A-GE | 124-125 CV | 1983-1989 |
| Toyota Carina (AT171) | 4A-GE | 120-140 CV | 1988-1992 |
| Toyota Corona Coupé (AT160) | 4A-GE | 131 CV | 1985-1987 |
| Toyota MR2 (AW11) | 4A-GE | 116-131 CV | 1984-1990 |
| Geo Prizm 1.6 GSI | 4A-GE | 132 CV | 1989-1992 |
| Toyota Corolla (E101) Ceres | 4A-GE 20V (Silver Top) | 160 CV | 1992-1995 |
| Toyota Corolla (E111) BZ-G / BZ-R | 4A-GE 20V (Black Top) | 165 CV | 1995-2000 |
| Toyota Corolla Levin AE101 | 4A-GE 20V (Silver Top) | 160 CV | 1991-1995 |
| Toyota Corolla Levin AE111 | 4A-GE 20V (Black Top) | 165 CV | 1995-2000 |
| Toyota Sprinter AE101 | 4A-GE 20V (Silver Top) | 160 CV | 1991-2000 |
| Toyota Sprinter AE111 / Sprinter Carib | 4A-GE 20V (Black Top) | 165 CV | 1997-2000 |
| Toyota Sprinter Marino AE101 | 4A-GE 20V (Silver Top) | 160 CV | 1992-1995 |
| Toyota Sprinter Trueno AE101 | 4A-GE 20V (Silver Top) | 160 CV | 1991-1995 |
| Toyota Sprinter Trueno AE111 | 4A-GE 20V (Black Top) | 165 CV | 1995-2000 |
| Toyota Carina GT (AT210) | 4A-GE (20V) | 165 CV | 1996-2001 |
Perché è la soluzione più economica?
Su un 4A-GE preparato, sostituire le viti dei cappelli di banco originali con prigionieri o viti ARP in 8740 trattiene i cuscinetti dell'albero motore con più fermezza e riduce il rischio di danni alla parte bassa del motore. Il costo di questi kit resta contenuto rispetto alla sostituzione di un albero motore e di un basamento.
-
