Bielle forgiate Renault - 2.0L & 1.8L 16V - F4R / F7R / F7P per pistoni forgiati

I motori Renault F4R, F7R e F7P (2.0 / 1.8 16V)

I blocchi F7P, F7R e F4R costituiscono la gamma a 16 valvole del motore Renault «F-Type», pilastro di Renault Sport. Il F7P inaugura la famiglia nel 1991: un 1.8L 16V (1.764 cm³, 82 mm × 83,5 mm) che anima la Clio 16S e la Williams. Il F7R porta poi la cilindrata a 2.0L 16V (Clio Williams, Mégane Coupé, circa 147 CV). Il F4R, presentato nel 1998, generalizza il 2.0L 16V (1.998 cm³, 82,7 mm × 93 mm) su Clio RS e Mégane RS, sia aspirato sia turbo (F4Rt), da 138 a 275 CV secondo il modello.

Tutta la famiglia F condivide lo stesso manovellismo (interasse biella 144 mm), il che consente una biella forgiata comune. Molto apprezzato in competizione e nell'elaborazione (Clio RS, Mégane RS), il F4R sopporta volentieri la sovralimentazione e l'aumento di regime. Ma oltre i valori di fabbrica, la biella di serie diventa l'anello debole: ed è qui che entrano in gioco le bielle forgiate rinforzate.

Le bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, queste bielle forgiate rinforzano il basamento dei F4R, F7R e F7P quando la potenza aumenta. Diventano indispensabili nel passaggio a pistoni forgiati, in una preparazione turbo, nell'aumento del regime o della cilindrata, dove la biella di serie raggiunge i suoi limiti.

Progettate per sopportare le forti sollecitazioni dei motori F elaborati (aspirato o turbo), coprono tutte le discipline (rally, circuito e track day, drift, drag, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e oltre. A seconda del profilo (I o H) e della bulloneria scelti, garantiscono obiettivi di diverse centinaia di cavalli.

Caratteristiche tecniche delle bielle forgiate F4R / F7R / F7P

Coppia di serraggio e allungamento

I produttori raccomandano il metodo per allungamento (comparatore) come riferimento: le istruzioni fornite con il kit prevalgono sempre. Le coppie indicate corrispondono a un montaggio con lubrificante ARP.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

	Profilo I-Beam. Con la sua sezione centrale più sottile, la biella I-Beam è più leggera: meno inerzia e salite di giri più libere. È il profilo preferito sui moderni motori turbo come l’F4R. La sua variante I-HD (Heavy Duty) è una versione rinforzata, progettata per carichi più elevati.
	Profilo H-Beam. Sezione a «H» che offre grande rigidità ed eccellente resistenza a flessione e compressione. Un po’ più pesante di una biella I-Beam, punta sulla solidità: la scelta per motori ad alta coppia, grandi cilindrate e drag. Su un F4R orientato a coppia e affidabilità, è una scelta sicura.

Come scegliere la viteria di biella?

Su un F4R o un F7R preparato, la vite di biella è ciò che limita davvero il regime e la pressione in camera: da lei si parte. La scelta si fa in base alla disciplina, dalla coppia sfruttata ai medi regimi nei rally al regime tenuto alto durante una sessione in pista, fino alle brevi salite di carico del drag, e poi in base alla potenza cercata per cilindro. I gradi proposti qui sono forniti in 3/8"-38 mm con le bielle Manley, Wössner e ZRP.

ARP 2000, con i suoi ~220 000 psi (~1 517 MPa) di resistenza alla trazione, copre la maggior parte dei F4R, F7R e F7P preparati: fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min. È il grado che si ritrova in pista, nei track day, nel drift, nei rally, nel drag e in salita, e qui equipaggia le bielle Manley, Wössner e ZRP, senza vincoli particolari di stoccaggio.

L19 porta il livello a ~260 000 psi (~1 793 MPa) e consente fino a 250 CV per cilindro in 3/8" oltre a 10 000 giri/min. Si rivolge ai F4R fortemente sovralimentati, con elevata pressione in camera o tenuti a lungo agli alti regimi, e alle grandi potenze nel drag, nel drift, nei rally e in pista. Qui è proposto sulla biella ZRP in profilo I. La sua sensibilità alla corrosione e all’infragilimento da idrogeno impone stoccaggio e montaggio oliati, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

	MANLEY, costruttore americano di bielle forgiate dal 1966. Lavorate in acciaio 4340 di qualità aeronautica degassato sotto vuoto, pallinate e controllate una a una, le sue bielle «Turbo Tuff» sono qui proposte nel profilo I-HD, con viteria ARP 2000. Un grande nome della preparazione motori, dalla strada alla competizione.
	Wössner, forgiatore tedesco noto per i suoi pistoni e bielle forgiati ad alte prestazioni. Le sue bielle sono forgiate in acciaio 4340, lavorate con cura ed equilibrate, e fornite con viteria ARP 2000 (3/8"). Il profilo a I ottimizzato cerca il miglior compromesso tra leggerezza e resistenza sui motori sovralimentati.

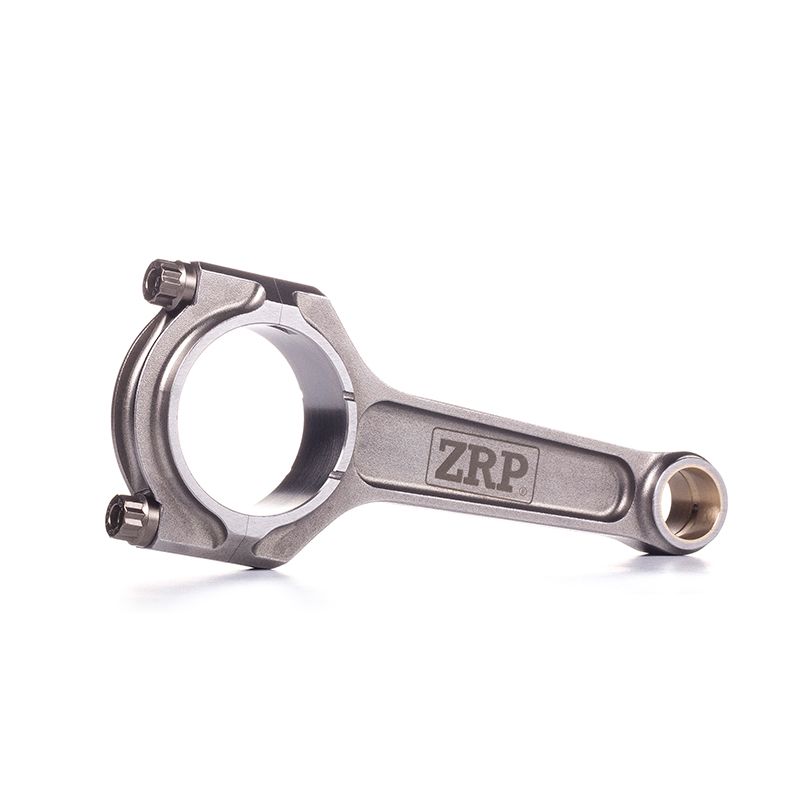

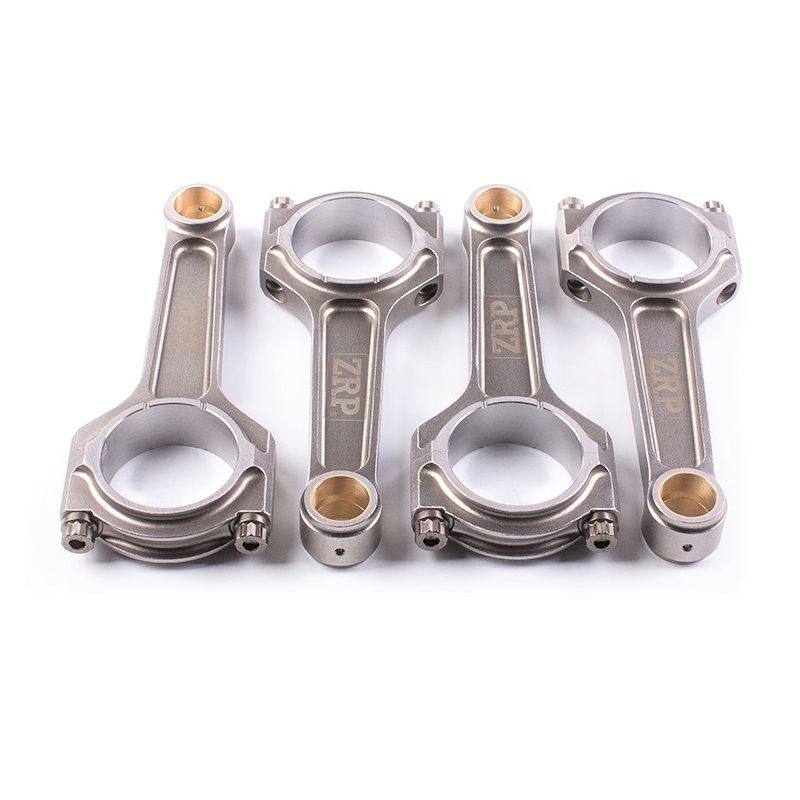

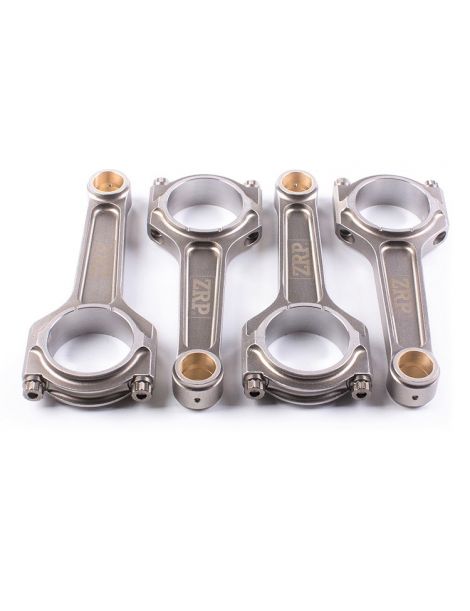

	ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Qui disponibili nel profilo I con viteria ARP 2000 o L19, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli – Renault F4R / F7R / F7P (2.0 e 1.8 16V)

Queste bielle forgiate equipaggiano i motori Renault della famiglia F a 16 valvole elencati di seguito:

Riferimento OEM: 7701478497 (set di 4 bielle).

Perché è la soluzione più economica?

Su questi 16 valvole Renault la rottura di una biella di origine porta con sé il pistone e impone un controllo del basamento: il ripristino con pezzi di serie si conta allora in bielle e pistoni nuovi. Il motore, intanto, riparte con gli stessi limiti del primo giorno, pronto a ripetersi.

A budget comparabile, spesso più basso, un set di bielle forgiate in acciaio 4340 abbinato a pistoni forgiati cambia il livello di affidabilità e il margine di sicurezza, aprendo un vero potenziale di potenza. I preparatori europei lavorano così da più di 15 anni sui F4R e F7R da competizione.

A parità di budget la conclusione è la stessa: più affidabilità, più potenziale, più durata per la parte bassa.
