Bielles forgées Renault - 2.0L & 1.8L 16V - F4R / F7R / F7P pour pistons forgés

Les moteurs Renault F4R, F7R et F7P (2.0 / 1.8 16V)

Les blocs F7P, F7R et F4R forment la lignée 16 soupapes du moteur Renault « F-Type », pierre angulaire des Renault Sport. Le F7P inaugure la famille en 1991 : un 1.8L 16V (1 764 cm³, 82 mm × 83,5 mm) qui anime la Clio 16S et la Williams. Le F7R porte ensuite la cylindrée à 2.0L 16V (Clio Williams, Mégane Coupé, environ 147 ch). Le F4R, apparu en 1998, généralise le 2.0L 16V (1 998 cm³, 82,7 mm × 93 mm) sur les Clio RS et Mégane RS, en version atmosphérique comme en version turbo (F4Rt), de 138 à 275 ch selon les modèles.

Toute la famille F partage le même attelage mobile (entraxe de bielle 144 mm), ce qui autorise une bielle forgée commune. Très prisé en compétition et en préparation (Clio RS, Mégane RS), le F4R encaisse volontiers la suralimentation et la montée en régime. Mais au-delà des valeurs d'usine, la bielle de série devient le maillon faible : c'est là qu'interviennent les bielles forgées renforcées.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, ces bielles forgées fiabilisent le bas moteur des F4R, F7R et F7P dès que la puissance augmente. Elles s'imposent lors d'un passage en pistons forgés, d'une préparation turbo, d'une montée en régime ou d'un gain de cylindrée, là où la bielle d'origine atteint ses limites.

Conçues pour encaisser les fortes contraintes des moteurs F préparés (atmosphérique comme turbo), elles couvrent toutes les disciplines (rallye, circuit et roulage, drift, drag, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et au-delà. Selon la visserie retenue, ARP 2000 ou ARP L19, elles sécurisent des objectifs de plusieurs centaines de chevaux.

Caractéristiques techniques des bielles forgées F4R / F7R / F7P

ZRP : Avec ergot de positionnement de coussinet ; conception allégée.

Couple de serrage et allongement

Les deux références ZRP de cette fiche ne reçoivent pas la même visserie, et c’est précisément pourquoi il n’existe pas un couple unique valable pour tout le moteur : chacune a été calculée avec sa propre visserie, ARP 2000 pour la R-REN-001-I, ARP L19 pour la R-REN-001-I-L19, et possède donc sa propre ligne dans le tableau ci-dessus. On applique la valeur de la bielle réellement montée, sans jamais transposer celle du voisin. Il faut aussi garder en tête que la clé dynamométrique ne mesure pas la précharge mais le couple qu’elle transmet, dont une fraction variable disparaît en frottement. D’où l’intérêt du comparateur d’allongement, qui vérifie l’étirement effectif des huit vis et constitue la méthode fiable en cas de doute. Filets propres, lubrifiant de montage ARP en film mince, serrage repris en plusieurs fois plutôt qu’en une seule tirée : la précharge devient alors homogène d’un cylindre à l’autre. La notice du fabricant reste prioritaire.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Le profil de bielle

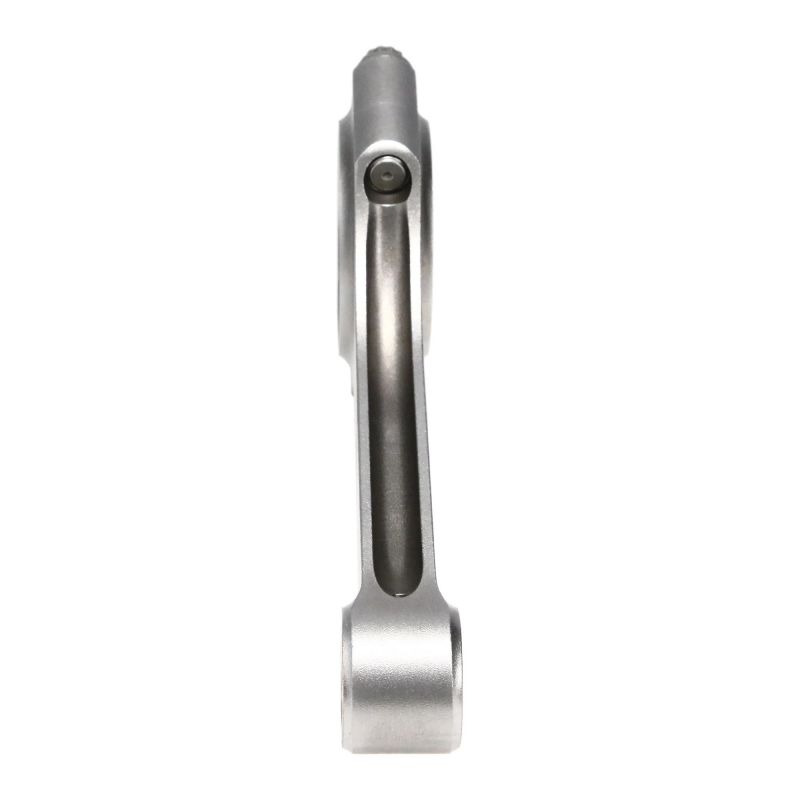

Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie et des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes comme le F4R.

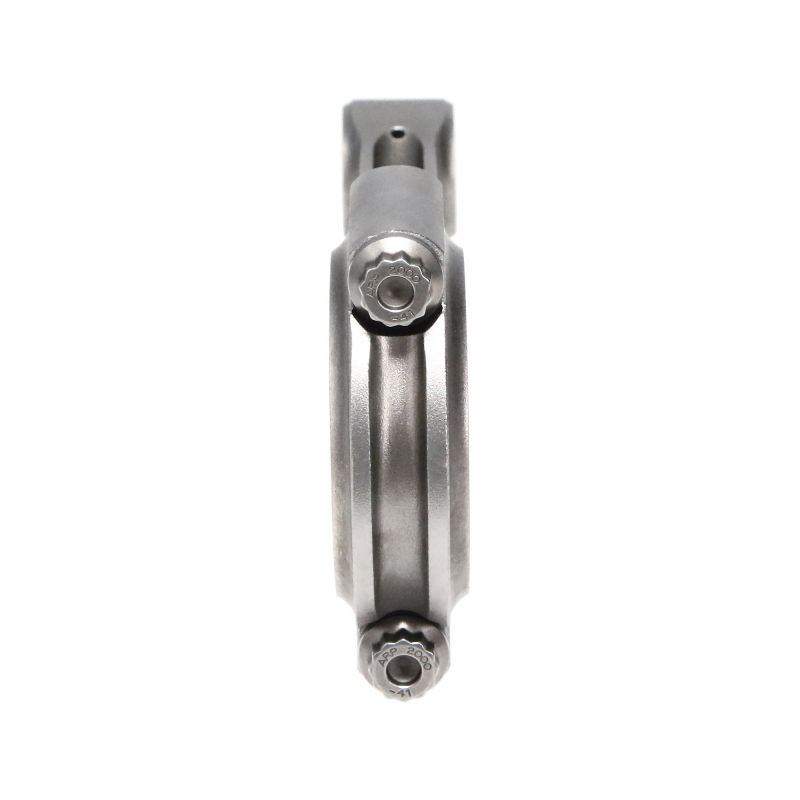

Comment choisir sa visserie de bielle ?

Sur un F4R ou un F7R préparé, la vis de bielle est ce qui borne réellement le régime et la pression cylindre : c’est par elle qu’il faut commencer. Le choix se fait selon la discipline, du couple exploité à mi-régime en rallye au régime tenu haut pendant une session de circuit, jusqu’aux montées en charge brèves du drag, puis selon la puissance visée par cylindre. Les grades proposés ici sont livrés en 3/8"-38 mm avec les bielles ZRP.

ARP 2000, avec ses ~220 000 psi (~1 517 MPa) de résistance à la traction, couvre l’essentiel des F4R, F7R et F7P préparés : jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min. C’est le grade que l’on retrouve en circuit, en trackday, en drift, en rallye, en drag et en course de côte, et il équipe ici les bielles ZRP, sans contrainte de stockage particulière.

L19 porte le niveau à ~260 000 psi (~1 793 MPa) et autorise jusqu’à 250 ch par cylindre en 3/8" ainsi que 10 000 tr/min. Il s’adresse aux F4R fortement suralimentés, à pression cylindre élevée ou tenus longtemps dans les hauts régimes, ainsi qu’aux grosses puissances en drag, en drift, en rallye et sur circuit. Il est proposé ici sur la bielle ZRP en profil I. Sa sensibilité à la corrosion et à la fragilisation par l’hydrogène impose un stockage et un montage huilés, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

La marque proposée

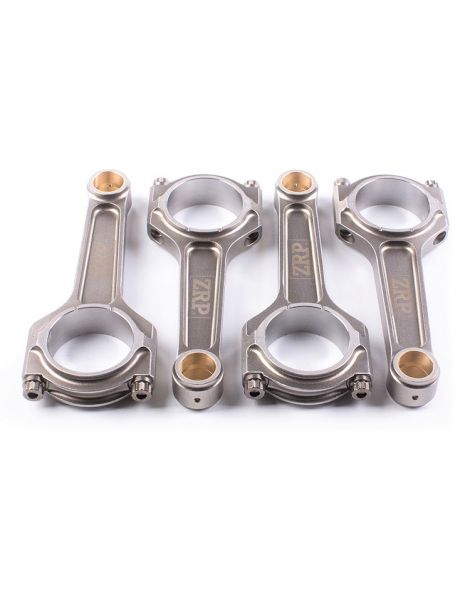

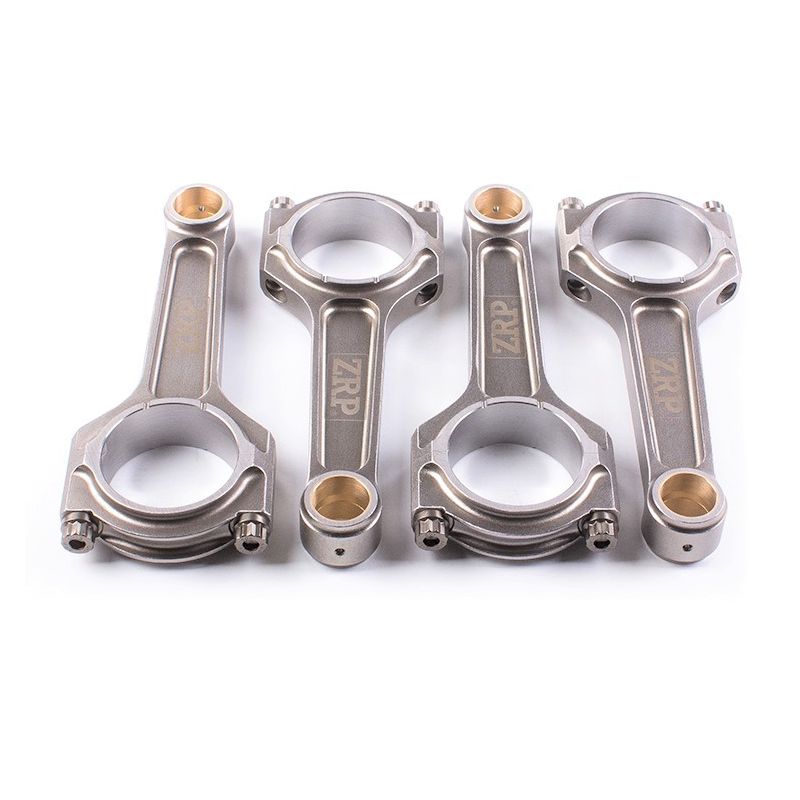

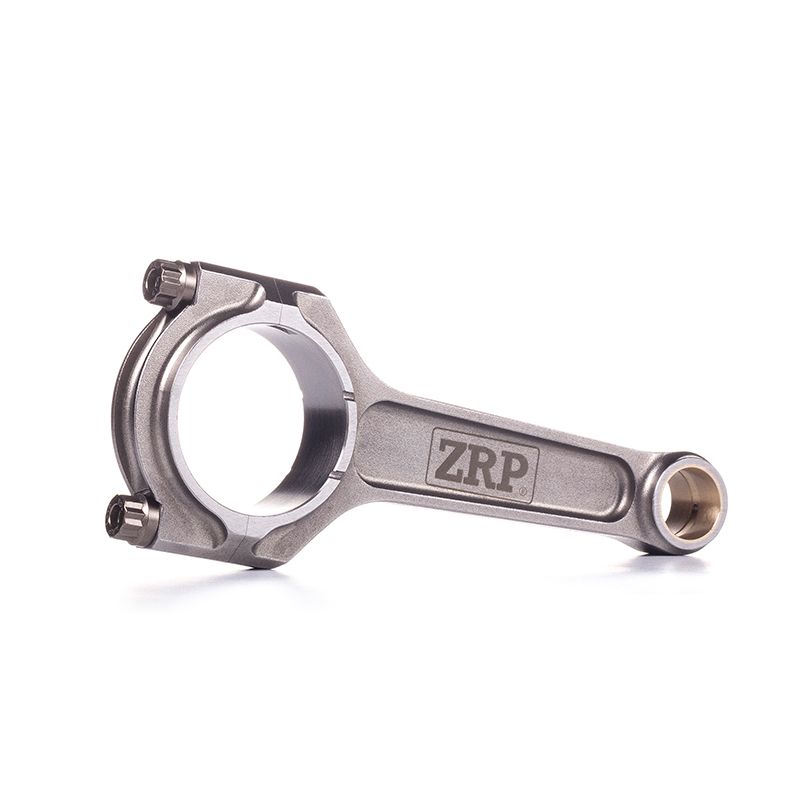

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Retenues ici en profil I avec visserie ARP 2000 ou L19, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules Renault F4R / F7R / F7P (2.0 et 1.8 16V)

Ces bielles forgées équipent les moteurs Renault de la famille F 16 soupapes listés ci-dessous :

Référence OEM : 7701478497 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique ?

Sur ces 16 soupapes Renault, la rupture d’une bielle d’origine emporte le piston et impose un contrôle du bloc : la remise en état en pièces de série se compte alors en bielles et en pistons neufs. Le moteur, lui, repart avec les mêmes limites qu’au premier jour, prêt à recommencer.

À budget comparable, souvent plus faible, un jeu de bielles forgées en acier 4340 associé à des pistons forgés change le niveau de fiabilité et la marge de sécurité, tout en ouvrant un vrai potentiel de puissance. Les préparateurs européens travaillent ainsi depuis plus de 15 ans sur les F4R et F7R de compétition.

À budget égal, la conclusion est la même : plus de fiabilité, plus de potentiel, plus de longévité pour le bas moteur.
