Espárragos reforzados ARP para culata BMW M50B20 M50B25 M50B25TU

Los motores BMW compatibles

El BMW M50 (2.0 y 2.5 litros) es el seis cilindros en línea de gasolina con bloque de fundición que equipa a los Serie 3 (E36) y Serie 5 (E34). Los M3 E36 destinados a Norteamérica (S50B30US y luego S52B32US) retoman su arquitectura.

De origen, la culata se fija con 14 tornillos de culata (referencia 11 12 1 721 938, rosca M10 x 1,5), apretados por par y luego por ángulo. Este método los estira de forma permanente: no se reutilizan y BMW exige su sustitución cada vez que se desmonta la culata.

Espárragos reforzados ARP para culata

La tornillería de culata cumple una misión sencilla pero crítica: apretar la culata contra el bloque con fuerza suficiente para comprimir la junta y contener la presión de combustión, que trata constantemente de separar ambas piezas. Cualquier pérdida de apriete se traduce en una fuga de la junta de culata.

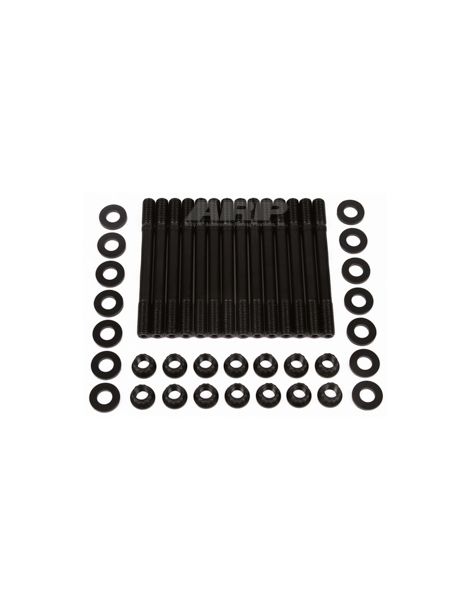

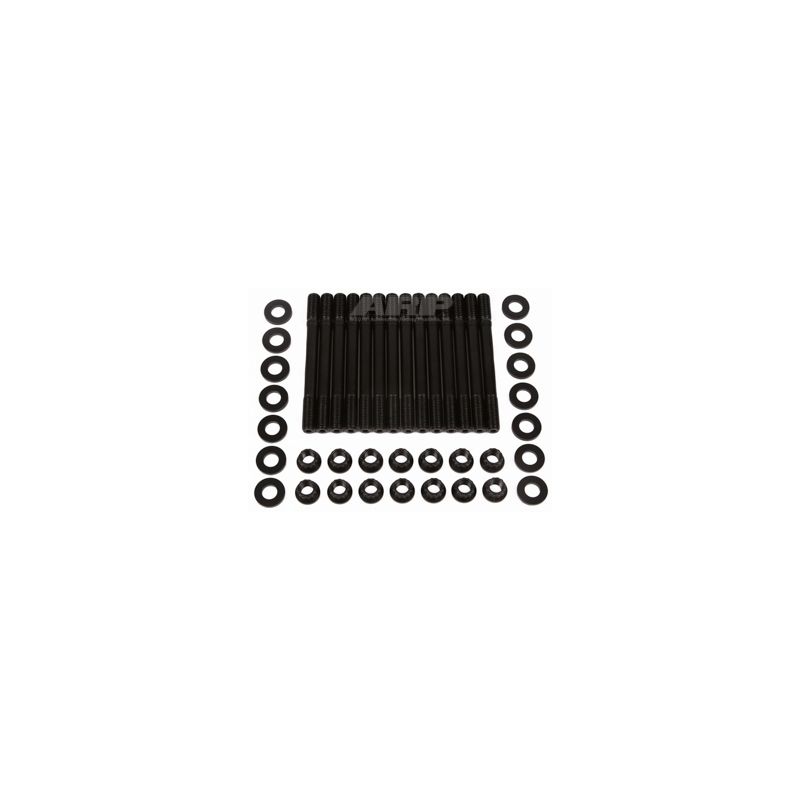

Este kit sustituye los tornillos de origen por 14 espárragos ARP2000 con tuercas de 12 puntas. El espárrago se enrosca a mano en el bloque, la culata se apoya sobre él y después se aprietan las tuercas por par. La precarga obtenida es más elevada y sobre todo mucho más regular de un punto a otro, lo que mejora directamente la estanqueidad de la junta de culata.

Características técnicas

Par de apriete

Las tuercas se aprietan en tres pasadas sucesivas, respetando el orden de apriete recomendado por el fabricante. Estos valores suponen el empleo del lubricante de montaje ARP en las roscas y bajo las tuercas.

Las arandelas se montan perfectamente secas, limpiadas por ambas caras, y los asientos de la culata deben estar desengrasados: cualquier resto de aceite hace que el apriete sea irregular.

Las instrucciones de montaje oficiales de ARP, con el procedimiento completo y el orden de apriete, están disponibles en la pestaña Descarga de esta ficha.

Guía técnica

La marca ARP

Procedente de la industria aeroespacial, Gary Holzapfel fundó ARP (Automotive Racing Products) a principios de los años 1970 para responder a una plaga del automovilismo: la rotura de motores por una tornillería insuficientemente resistente. Hoy ARP diseña y fabrica en Estados Unidos (California) miles de referencias declinadas en varios grados de material según la aplicación. Cada kit se entrega con su grasa de montaje y unas instrucciones que precisan las etapas y el par de apriete.

El material ARP2000

El ARP2000 es un acero aleado desarrollado por ARP, tratado térmicamente para soportar una resistencia a la tracción de 220 000 psi conservando una excelente resistencia a la fatiga y una buena resistencia a la corrosión bajo tensión.

En la tornillería de culata, esa reserva de resistencia se traduce en un apriete más elevado y sobre todo mantenido en el tiempo, incluso bajo los ciclos térmicos repetidos de un motor preparado. Los espárragos no se estiran de forma permanente al apretarlos, lo que los hace reutilizables.

Las ventajas frente a los tornillos de origen

Criterio	Tornillos de culata de origen	Espárragos ARP2000
Modo de apriete	Par y luego ángulo	Solo par, en 3 pasadas
Después del apriete	Estirado de forma permanente	Recupera su forma original
Reutilización	Un solo uso	Reutilizables
Regularidad de la precarga	Variable de un punto a otro	Homogénea en los 14 puntos
Rosca del bloque	Solicitada en cada apriete	Preservada (espárrago a mano)
Montaje de la culata	Posicionar y luego atornillar	Guiada por los espárragos

Cuándo son necesarios los espárragos

La tornillería de origen es suficiente mientras la presión en la cámara se mantenga próxima a la prevista por el fabricante. El paso a espárragos reforzados se impone en varios casos:

• Incorporación de sobrealimentación, o aumento de la presión de soplado en un motor ya turboalimentado
• Aumento de la relación de compresión, especialmente en preparación atmosférica
• Montaje de una junta de culata reforzada tipo MLS, que exige una precarga elevada y homogénea para sellar
• Motor que ya ha levantado la culata o ha sufrido una fuga de junta
• Uso en competición, con ciclos térmicos repetidos y desmontajes frecuentes de la culata

Compatibilidad de vehículos

Referencia OEM: 11 12 1 721 938

¿Por qué es la solución más económica?

Cada vez que se desmonta la culata, hay que sustituir los tornillos de origen. Los espárragos ARP, en cambio, se reutilizan: comprados una vez, sirven para todos los desmontajes siguientes, y además son mucho más resistentes.

Piense en la junta de culata reforzada

Unos espárragos reforzados dan toda su medida con una junta de culata capaz de soportar la misma presión. Ofrecemos las dos referencias correspondientes a estos motores:
