Junta de culata reforzada Audi RS3 8V TT RS 2.5 TFSI DAZA DNWA DNWC DNWB

Los motores Audi cubiertos

El motor de gasolina de cinco cilindros 2,5 TFSI con turbocompresor, identificado por los códigos DAZA, DNWA, DNWC y DNWB, equipa los Audi TT RS, RS 3 y RS Q3 de la tabla de abajo.

Para estos motores, el fabricante referencia las juntas de serie 07K 103 383 L y 07K 103 383 AE; no publica ni su diámetro, ni su espesor, ni su construcción. Cada motor lleva una sola, calibrada para la presión de combustión de serie: cuando esta sube, el apriete se afloja, la culata se levanta y el líquido refrigerante puede pasar a un cilindro.

Las juntas de culata reforzadas

La junta no sella por sí sola: la estanqueidad depende también de los tornillos que aprietan la culata contra el bloque. Una junta compuesta se asienta de forma permanente por encima de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLX soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión. Con el O-Ring, el anillo inoxidable sella él solo la cámara de combustión, el cuerpo de la junta cierra los circuitos de agua y aceite, y el bloque no necesita mecanizado.

Esta página reúne siete referencias de dos fabricantes de juntas de competición: el O-Ring de Athena (330117R), que combina una chapa de acero con fibra de aramida y un anillo inoxidable, y seis MLX de Cometic, multicapa de acero inoxidable. Todas las juntas tienen un diámetro de 83,5 mm y sus espesores van de 1,40 a 2,03 mm, suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

El volumen de una junta es el espacio libre que deja sobre cada pistón. Se suma a la cámara de combustión y reduce la relación de compresión; como todas las juntas tienen aquí el mismo diámetro de 83,5 mm, solo el espesor modifica ese volumen y los valores se comparan directamente.

Preparación y montaje

Antes del montaje, compruebe con una regla la planitud de la culata y del bloque, y rectifique el que esté fuera de tolerancia. Las juntas Athena y Cometic salen de fábrica listas para montar: no añada ninguna pasta selladora.

Guía técnica

Las dos construcciones propuestas

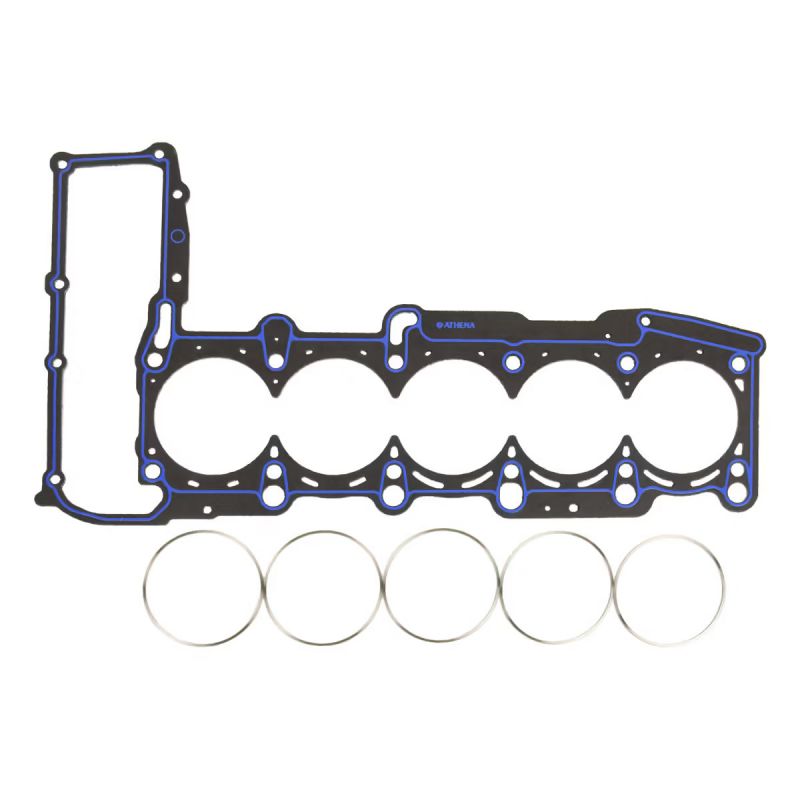

Athena O-Ring / Cut Ring Una chapa de acero revestida de fibra de aramida sin amianto, con un anillo de compresión de acero inoxidable alrededor de cada cilindro. El anillo concentra el apriete en una banda estrecha, justo donde se juega la estanqueidad, y un cordón de silicona protege los pasos de agua y aceite. Es la construcción que tolera las presiones más altas y la única compatible con una culata ya preparada con hilo de compresión.

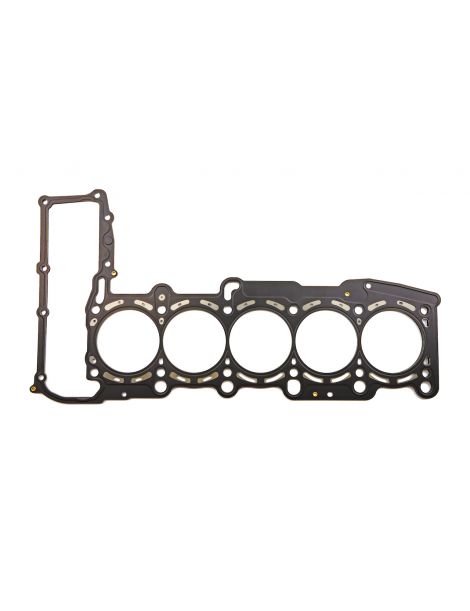

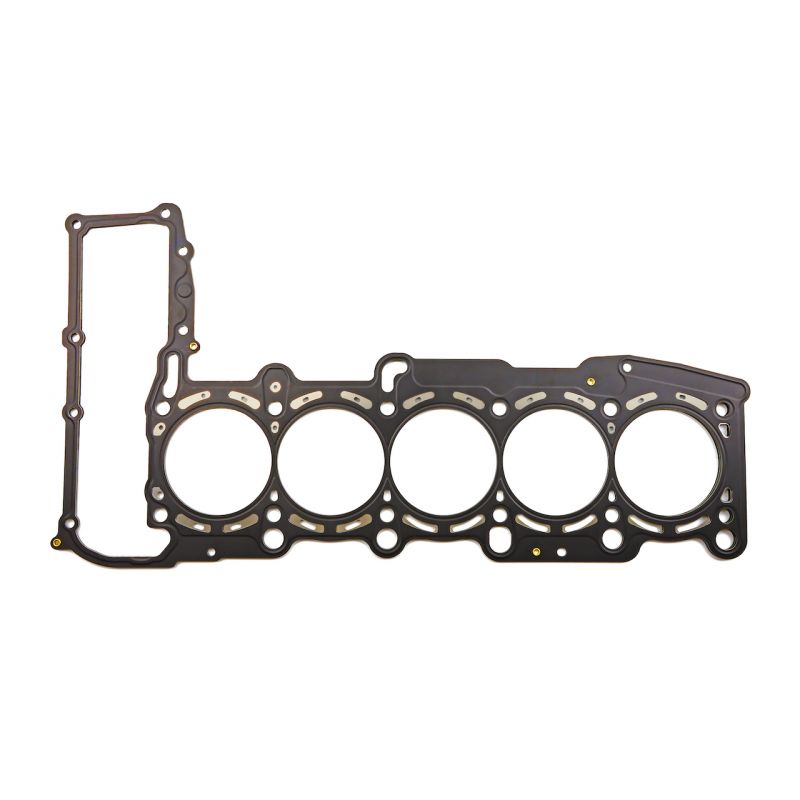

Cometic MLX Un apilamiento multicapa de acero inoxidable cuya lámina central, plegada con precisión, forma un tope alrededor de la cámara de combustión. Las láminas exteriores estampadas aíslan los pasos de aceite y de agua. El apriete local aumenta sin acrecentar la deformación del diámetro. Conviene cuando la sobrealimentación exige una junta de acero más resistente, aquí solo en 83,5 mm.

Elegir el diámetro y el espesor

El diámetro de la junta. El O-Ring de Athena y las MLX de Cometic existen todos en 83,5 mm, y solo con ese diámetro.

El espesor. Para las juntas 07K 103 383 L y 07K 103 383 AE, el fabricante no comunica ningún espesor. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Como el fabricante no da el espesor original, mida con el comparador cuánto sobresalen los pistones del plano del bloque, sobre todo si busca 1,40 mm: de ello depende la holgura que queda entre el pistón y la culata.

Las dos marcas

	Athena S.p.A. es un fabricante italiano de juntas y piezas para motores, con sede y fábrica principal en Alonte, en el Véneto, y otros centros en España, Estados Unidos, Brasil e India. Sus juntas multicapa equipan a fabricantes de automóviles como primer equipo, y su gama de competición se diseña y fabrica íntegramente en Italia.
	Cometic Gasket, Inc. es una empresa estadounidense fundada en 1989 en Concord, Ohio, que diseña juntas y soluciones de estanqueidad para motores. Se dio a conocer con la junta hecha a medida, con el diámetro y el espesor deseados, y sigue fabricándolo todo en Estados Unidos con materiales estadounidenses.

Ventajas frente a la junta de origen

Cuándo se hace necesaria una junta reforzada

• Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
• Cilindro rectificado más allá de lo que cubre el diámetro de la junta original
• Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
• Motor que ya ha perdido su junta, o que consume refrigerante
• Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Referencia OEM: 07K 103 383 L y 07K 103 383 AE.

Importante: las referencias de esta página solo se aplican a los motores DAZA, DNWA, DNWC y DNWB: compruebe el código motor de su vehículo antes de pedir.

¿Por qué pasar a una junta reforzada?

Allí donde la junta original llega a su límite, la junta reforzada toma el relevo: con una presión de combustión más alta conserva su forma en lugar de aplastarse.

En cuanto un motor recibe más presión de sobrealimentación, un turbo mayor o una relación de compresión más alta, la junta de culata es lo primero que cede en la parte alta del motor. Una junta reforzada evita la fuga y el desmontaje de culata que la sigue: es una ganancia de fiabilidad antes que de comodidad.
