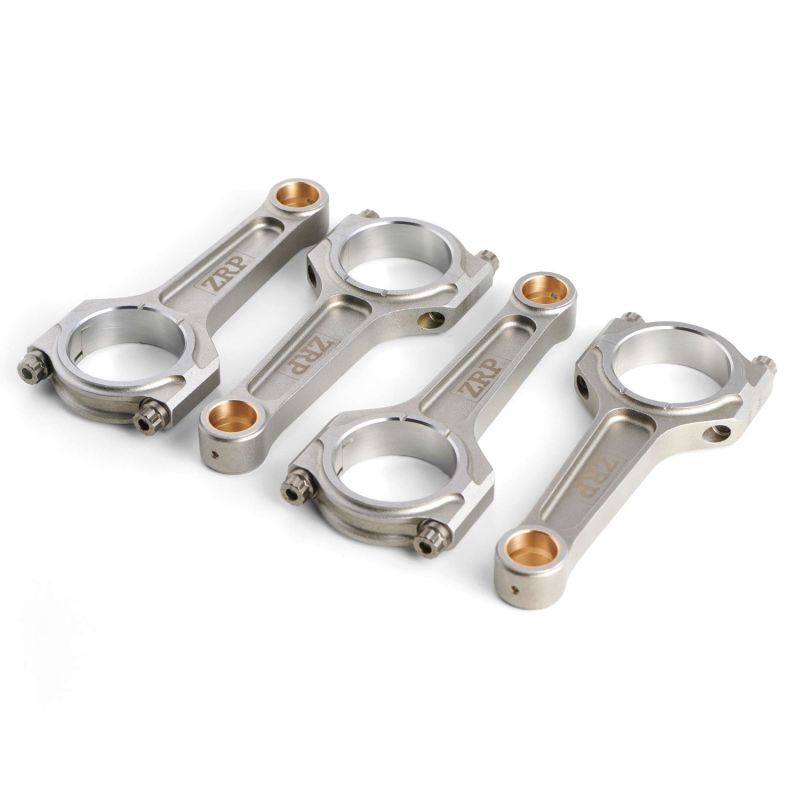

Bielas forjadas Toyota - 1.3L 16V Turbo - 4E-FTE (Starlet GT / Glanza) para pistones forjados

El motor Toyota 4E-FTE

El Toyota 4E-FTE es un cuatro cilindros en línea de 1,3 L (1.331 cm³) y 16 válvulas, el único miembro turboalimentado de la familia de motores Toyota serie E. Con bloque de doble árbol de levas, inyección electrónica y turbocompresor, desarrolla unos 135 CV a 6.400 rpm y 157 N·m a 4.800 rpm, con 74 mm de diámetro y 77,4 mm de carrera. Esta unidad compacta se fabricó en Japón de 1989 a 1999.

El 4E-FTE se montó en exclusiva en el Toyota Starlet GT Turbo (EP82) y después en el Toyota Glanza V (EP91), dos compactos japoneses convertidos en iconos de la preparación ligera. Su versión atmosférica, el 4E-FE (unos 85 a 90 CV), impulsa entre otros al Corolla y al Starlet. Apreciado por la robustez de su tren alternativo, el 4E-FTE es una base de preparación muy buscada: en cuanto suben la presión de sobrealimentación o el régimen, las bielas de serie se convierten en el eslabón débil.

Sobre una base tan compacta, cada caballo extra se paga en solicitaciones: la ligereza del Starlet GT y del Glanza V invita a subir la presión de sobrealimentación y a estirar el régimen, y ambos factores cargan directamente el conjunto móvil. Montar bielas forjadas emparejadas al gramo y apretadas con tornillería ARP asegura el bloque inferior antes de buscar potencia y evita reabrir el motor tras una primera temporada en circuito.

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, estas bielas forjadas sustituyen a las de serie para soportar potencias y regímenes muy superiores a los de origen. Donde la biela sinterizada de fábrica está optimizada para el coste de producción, la biela forjada lo está para la resistencia mecánica y asegura el tren alternativo cuando la preparación aumenta su carga.

Cubren todos los usos de la competición y la preparación: rally, drift, drag, circuito, subida de montaña y time attack. En la práctica resultan indispensables a partir de un Stage 2 exigente y se imponen en Stage 3 y Stage 4+, sobre todo en un 4E-FTE al que se aumenta la presión de turbo, el régimen máximo o el par. Junto a pistones forjados, forman un conjunto capaz de soportar los ciclos de carga de un motor muy sobrealimentado.

Características técnicas de las bielas forjadas 4E-FTE

Par de apriete y alargamiento

Los fabricantes recomiendan el método por medición de alargamiento antes que el par a secas: refleja mucho mejor la tensión real del tornillo. La tabla anterior indica, para cada referencia, el par orientativo (sin comparador) y el alargamiento objetivo (con comparador).

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil I. Su sección central más fina aligera la biela: menos masa alternativa, por tanto menores fuerzas de inercia a alto régimen y una subida de vueltas más viva, una cualidad valiosa en un turbo pequeño como el 4E-FTE, cuyo carácter depende de la rapidez con que llega la presión. En esta ficha la versión en I pesa 377 g por biela y recibe tornillería ARP de 3/8", a elegir entre ARP 2000 y L19: es la combinación para preparaciones que priorizan el régimen y la respuesta buscando potencias elevadas.

Perfil H. Su sección en H, con dos flancos macizos unidos por un alma, ofrece una gran rigidez y una excelente resistencia a la flexión y a la compresión, allí donde la presión en el cilindro y la carga sobre la tapa se vuelven dimensionantes. Aquí la versión en H es la más ligera de la gama ofrecida, con 367 g por biela, y recibe tornillería ARP 2000 de 5/16": se dirige a preparaciones de mucho par en las que la robustez del cuerpo importa más que las últimas vueltas.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es una de las piezas más solicitadas del motor: mantiene la tapa frente a las fuerzas de inercia. El grado de tornillería depende directamente de la potencia buscada y del régimen máximo.

ARP 2000 (resistencia a la tracción ~220.000 psi, es decir ~1.517 MPa). Grado polivalente que cubre la gran mayoría de las preparaciones: hasta unos 150 CV por cilindro con un tornillo de 5/16" y hasta unos 200 CV por cilindro con uno de 3/8", con regímenes habituales de hasta ~8.500 rpm. No exige precauciones particulares de almacenamiento, se aprieta a par y luego se verifica por alargamiento, y admite varios montajes si se respeta el procedimiento. En un 4E-FTE preparado es la elección por defecto, sea cual sea el perfil.

ARP L19 (resistencia a la tracción ~260.000 psi, es decir ~1.793 MPa). Grado superior reservado a preparaciones extremas: hasta unos 250 CV por cilindro y regímenes de hasta ~10.000 rpm. A cambio, el L19 es sensible a la corrosión y a la fragilización por hidrógeno: se almacena y se monta engrasado, y nunca debe quedar desnudo ni decapado. Se reserva por ello a los 4E-FTE muy sobrealimentados o que giran muy alto, donde el margen adicional justifica esos cuidados.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP es una marca griega de bielas forjadas de alto rendimiento fundada por Alex Drakos (Atenas). Cada juego se mecaniza con precisión y se empareja: las bielas de un mismo kit se pesan y seleccionan con una tolerancia de ±1 g. ZRP abastece preparaciones de rally, circuito y drift, con bielas de acero 4340 en perfiles I y H y tornillería ARP 2000 o L19.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor 4E-FTE

Estas bielas forjadas son compatibles con las siguientes motorizaciones. El 4E-FTE comparte su arquitectura (distancia entre centros y diámetro del bulón) con la versión atmosférica 4E-FE, por lo que el conjunto forjado sirve para ambas.

¿Por qué es la solución más económica?

Rehacer unos bajos de motor sale caro, y más aún después de una rotura: hay que sumar la revisión del bloque, la rectificación del cigüeñal y la sustitución de piezas que no estaban previstas. Montar bielas forjadas desde la preparación es invertir una sola vez en lugar de pagar dos o tres reparaciones sucesivas.

Una biela de serie que cede se lleva muy a menudo el cigüeñal y el bloque, a veces la culata: la factura supera entonces con mucho el precio de un juego completo de bielas forjadas, sin contar las semanas de inmovilización y, en competición, una temporada perdida. En un 1.3 turbo que gira alto no es una hipótesis teórica: es el fallo más frecuente.

Al asegurar el conjunto móvil, estas bielas forjadas prolongan la vida del motor preparado y protegen todo lo que se ha construido alrededor, del turbocompresor a la gestión electrónica. A igual presupuesto, es el gasto que más tranquilidad devuelve.
