Bielles forgées Toyota 4E-FTE 1.3 16V turbo (Starlet GT / Glanza)

Le moteur Toyota 4E-FTE

Le Toyota 4E-FTE est un quatre-cylindres en ligne 1,3 L (1 331 cm³) à 16 soupapes, seul membre turbocompressé de la famille des moteurs Toyota série E. Bloc à double arbre à cames en tête, injection électronique et turbocompresseur : il développe environ 135 ch à 6 400 tr/min et 157 N·m à 4 800 tr/min, pour un alésage de 74 mm et une course de 77,4 mm. Cette architecture compacte a été assemblée au Japon de 1989 à 1999.

Le 4E-FTE équipe exclusivement la Toyota Starlet GT Turbo (EP82) puis la Toyota Glanza V (EP91), deux compactes japonaises devenues cultes en préparation légère. Sa version atmosphérique, le 4E-FE (environ 85 à 90 ch), anime notamment la Corolla et la Starlet. Réputé pour la robustesse de son bas moteur, le 4E-FTE est une base de préparation recherchée : dès que la pression de suralimentation ou le régime augmentent, les bielles d'origine deviennent le maillon fragile.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, ces bielles forgées remplacent les bielles de série pour encaisser des puissances et des régimes très supérieurs à ceux d'origine. Là où la bielle frittée d'usine est optimisée pour le coût de production, la bielle forgée l'est pour la tenue mécanique et sécurise l'attelage mobile lorsque la préparation monte en charge.

Elles couvrent tous les usages de la compétition et de la préparation : rallye, drift, drag, circuit, course de côte et time attack. En pratique, elles deviennent indispensables dès un Stage 2 poussé et s'imposent en Stage 3 et Stage 4+, en particulier sur un 4E-FTE dont on augmente la pression de turbo, le régime maximal ou le couple. Associées à des pistons forgés, elles forment un attelage capable d'endurer les cycles de charge d'un moteur fortement suralimenté.

Caractéristiques techniques des bielles forgées 4E-FTE

Couple de serrage et allongement

Les fabricants recommandent la méthode par mesure d'allongement plutôt que le simple couple : elle traduit bien plus fidèlement la tension réelle de la vis. Le tableau ci-dessus donne, pour chaque référence, le couple indicatif (sans jauge) et l'allongement cible (avec jauge).

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I. Sa section centrale plus fine allège la bielle : moins d'inertie et des montées en régime plus vives. C'est le profil de prédilection des moteurs turbo recherchant la réactivité ; sur le 4E-FTE, il convient aux préparations privilégiant le régime et la réponse.
	Profil H. Sa section en H offre une grande rigidité et une excellente résistance à la flexion comme à la compression. On le privilégie sur les préparations à fort couple et à forte pression de suralimentation, où la robustesse prime sur le gain de poids.

Comment choisir sa visserie de bielle ?

La vis de bielle compte parmi les pièces les plus sollicitées du moteur : c'est elle qui maintient le chapeau contre les efforts d'inertie. Le choix du grade dépend directement de la puissance visée et du régime maximal.

	ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa). Grade polyvalent qui couvre la grande majorité des préparations : jusqu'à environ 150 ch/cylindre avec une vis de 5/16″ et jusqu'à environ 200 ch/cylindre avec une vis de 3/8″, pour des régimes courants jusqu'à ~8 500 tr/min. C'est le choix par défaut d'un 4E-FTE préparé.
	ARP L19 (résistance à la traction ~260 000 psi, soit ~1 793 MPa). Grade haut de gamme réservé aux préparations extrêmes : jusqu'à environ 250 ch/cylindre et des régimes jusqu'à ~10 000 tr/min. Sensible à la corrosion et à l'hydrogène, il exige un stockage huilé et un montage soigné ; on le réserve aux moteurs très fortement suralimentés ou tournant très haut.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

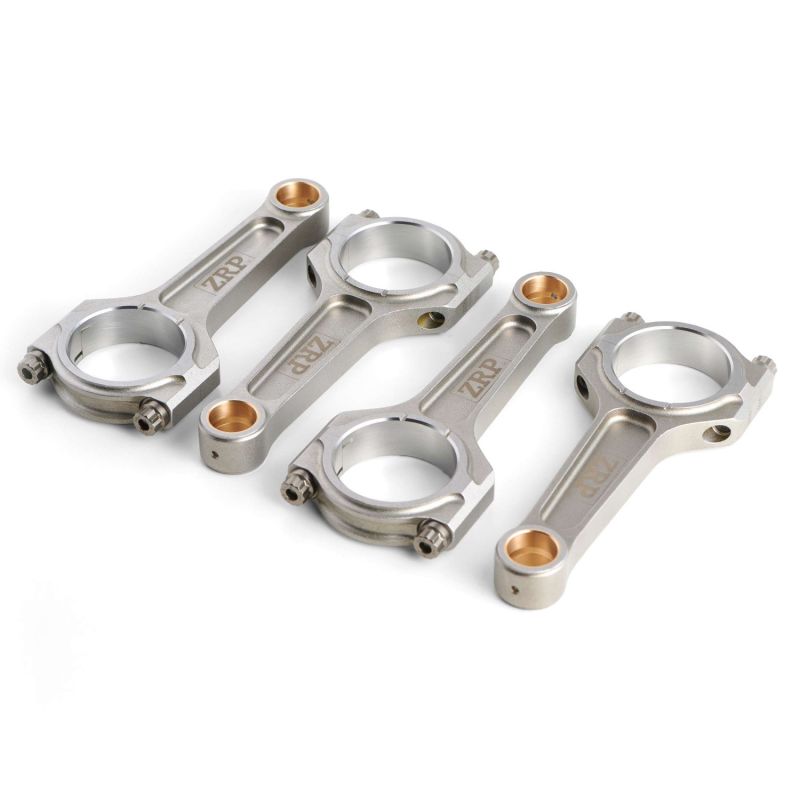

ZRP, marque grecque de bielles forgées haute performance fondée par Alex Drakos (Athènes). Chaque jeu est usiné avec précision puis apparié : les bielles d'un même kit sont pesées et sélectionnées à ±1 g près. ZRP fournit les préparations de rallye, de circuit et de drift, avec des bielles en acier 4340 proposées en profils I et H et en visserie ARP 2000 ou L19.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur 4E-FTE

Ces bielles forgées sont compatibles avec les motorisations suivantes. Le 4E-FTE partage son architecture (entraxe et diamètre d'axe) avec la version atmosphérique 4E-FE : l'attelage forgé convient donc aux deux.

Pourquoi c’est la solution la plus économique ?

Refaire le bas moteur coûte cher, surtout après une casse. Monter des bielles forgées dès la préparation, c'est investir une fois pour éviter des réparations à répétition.

Une bielle d'origine qui lâche entraîne fréquemment le vilebrequin, le bloc et parfois la culasse : la facture dépasse alors très largement le prix d'un jeu de bielles forgées.

En sécurisant l'attelage mobile, ces bielles forgées prolongent la durée de vie du moteur préparé et protègent l'ensemble de votre investissement.
