MTR-04 2-poliger Zündmodulstecker

7-poliger Stecker für das 2-Wege-Zündmodul MTR-04

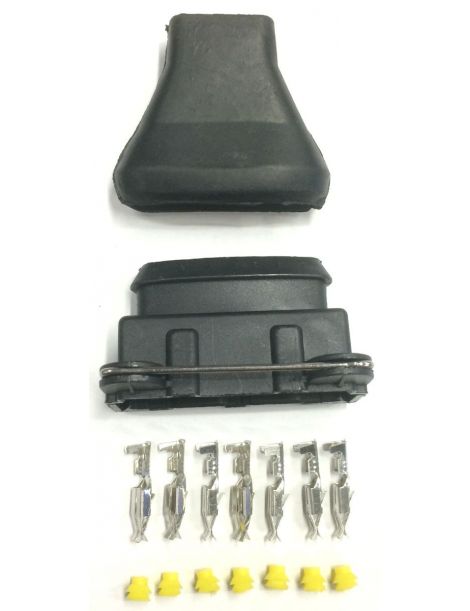

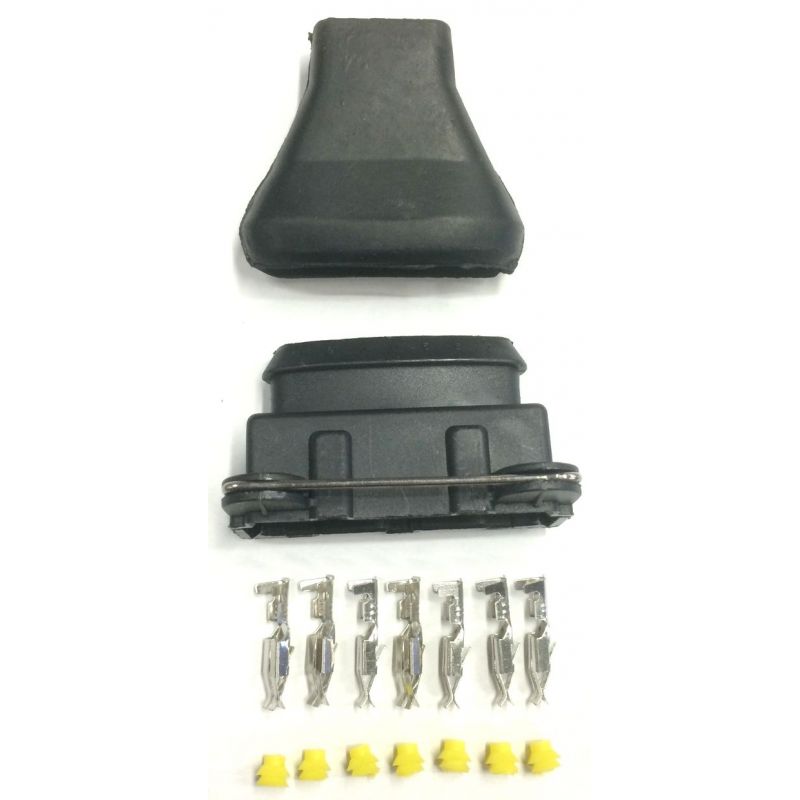

Dieser Stecker für das Modul MTR04 verfügt über 7 Crimp-Anschlüsse/Kappen und eine Schutzkappe.

Originalausrüstung oder nach dem Einbau eines programmierbaren Steuergerts (Challenger 5 oder EMS-4 ermßglicht Ihnen beispielsweise das Zündmodul MTR04 die Ansteuerung von 2 Zündspulen.

Zur Information: Hier ist der Anschluss des Moduls MTR-04:

• Referenz 1: Ausgangskanal 1 ---> an Zündspule (Zylinder 1 und 4)

• Referenz 2: Eingangskanal 1 ---> Vom Computer kommend

• Markierung 3: Nicht verwendet

• Markierung 4: Massekabel 1,5 am Motorblock

• Markierung 5: Nicht verwendet

• Markierung 6: Ausgang Kanal 2 ---> zu Zündspule Kanal 2 (Zylinder 2 und 3)

• Referenz 7: Eingang Kanal 2 ---> Vom Rechner kommend
