MTR-04 2-weg ontstekingsmodulemetnector

7-polige metnector voor MTR-04 2-weg ontstekingsmodule

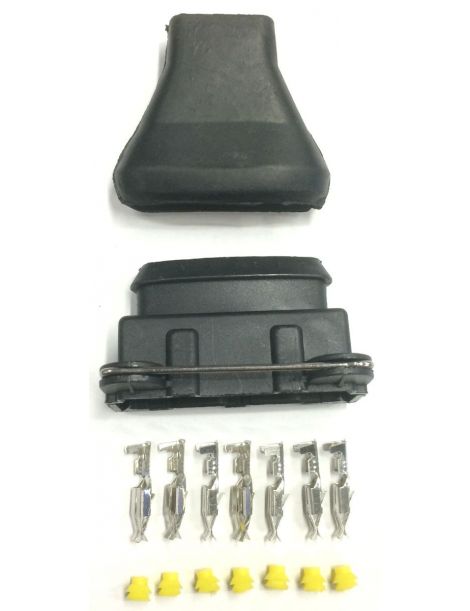

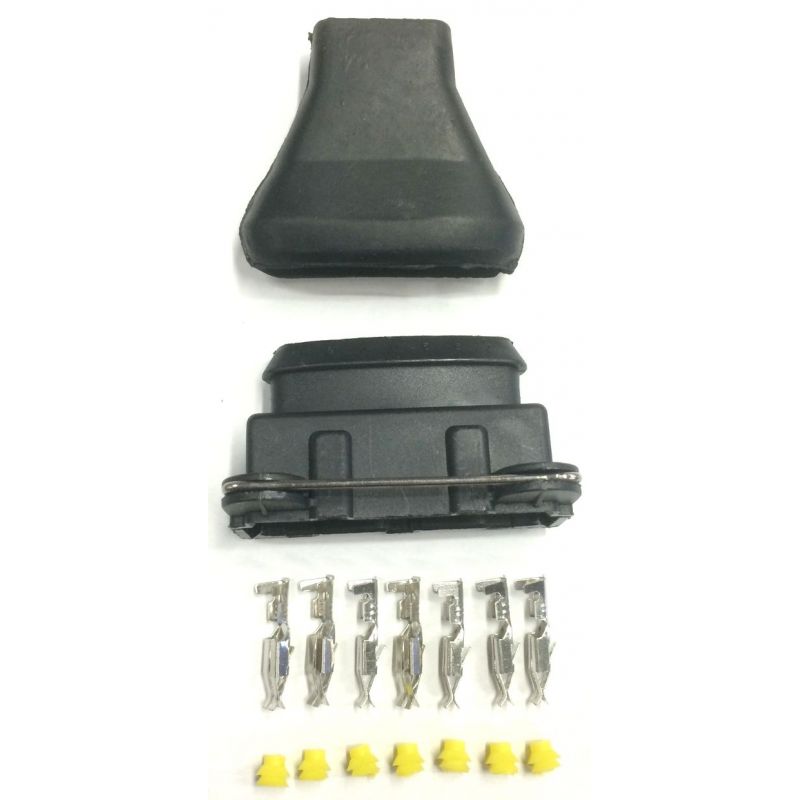

Deze metnector voor de MTR04-module wordt geleverd met 7 krimpklemmen/kapjes en een beschermkap.

Originele uitrusting of na installatie van een programmeerbare regeleenheid (Challenger 5 of EMS-4 (bijvoorbeeld), met de MTR04-ontstekingsmodule kunt u 2 bobines aansturen.

Ter informatie, hier is de aansluiting van de MTR-04-module::

Referentie 1: uitgangskanaal 1 ---> naar Ontstekingsspoel (cilinders 1 en 4)

• Referentie 2: ingangskanaal 1 ---> Afkomstig van de computer

• Markering 3: niet gebruikt

• Markering 4: massadraad van 1,5 op het motorblok

• Markering 5: niet gebruikt

• Markering 6: uitgang kanaal 2 ---> naar bobinekanaal 2 (cilinders 2 en 3)

• Referentie 7: ingang kanaal 2 ---> afkomstig van de rekenmachine
