Prise module allumage 2 voies MTR-04 DESTOCKAGE: PAS DE RETOUR

Prise / connecteur 7 voies pour module d'allumage 2 voies MTR-04

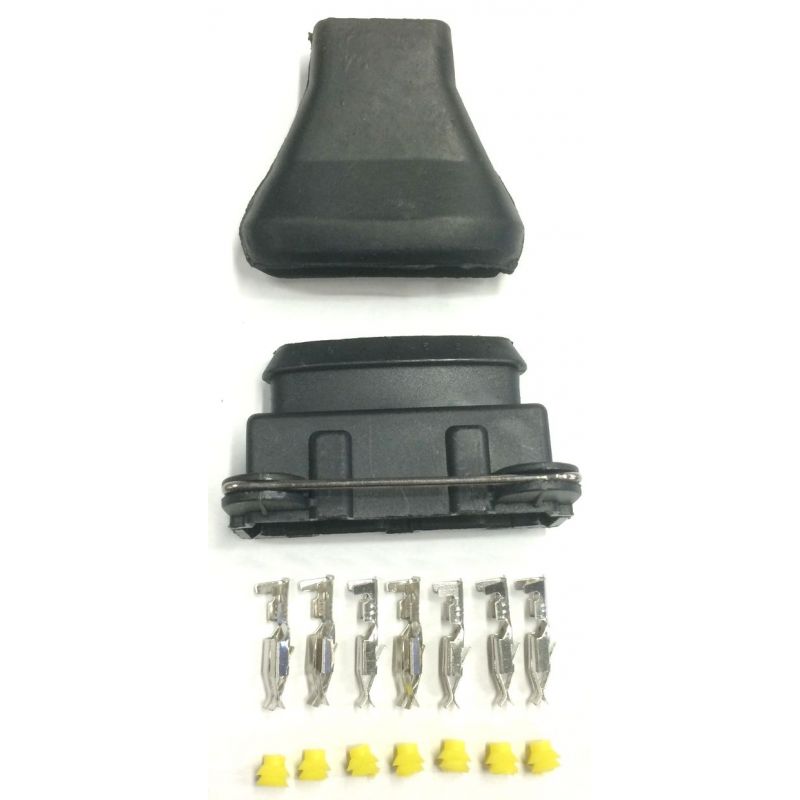

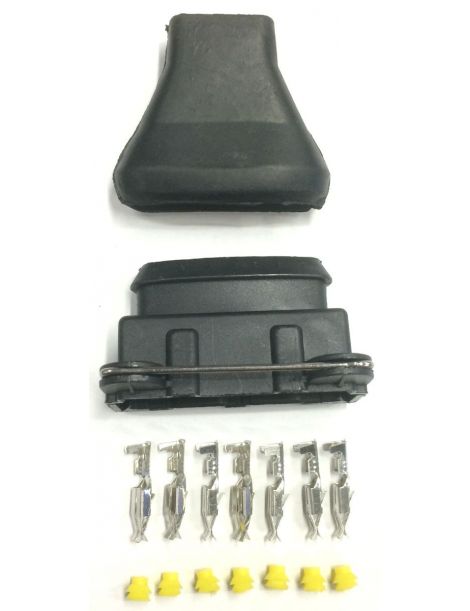

Cette prise pour module MTR04 est livrée avec 7 cosses / bonnettes à sertir et un capuchon de protection.

D'origine ou suite à l'installation d'un boitier programmable (Challenger 5 ou EMS-4 par exemple), le module d'allumage MTR04 permet de piloter 2 bobines d'allumage.

Pour information, voici le branchement du module MTR-04 :

• Repère 1 : sortie voie 1 ---> vers bobine (cylindres 1 et 4)

• Repère 2 : entrée voie 1 ---> venant du calculateur

• Repère 3 : non utilisé

• Repère 4 : masse fil de 1,5 sur BLOC MOTEUR

• Repère 5 : non utilisé

• Repère 6 : sortie voie 2 ---> vers bobine voie 2 (cylindres 2 et 3)

• Repère 7 : entrée voie 2 ---> venant du calculateur
