Conector del m-dulo de encendido de 2 vías MTR-04

Conector de 7 vías para m-dulo de encendido de 2 vías MTR-04

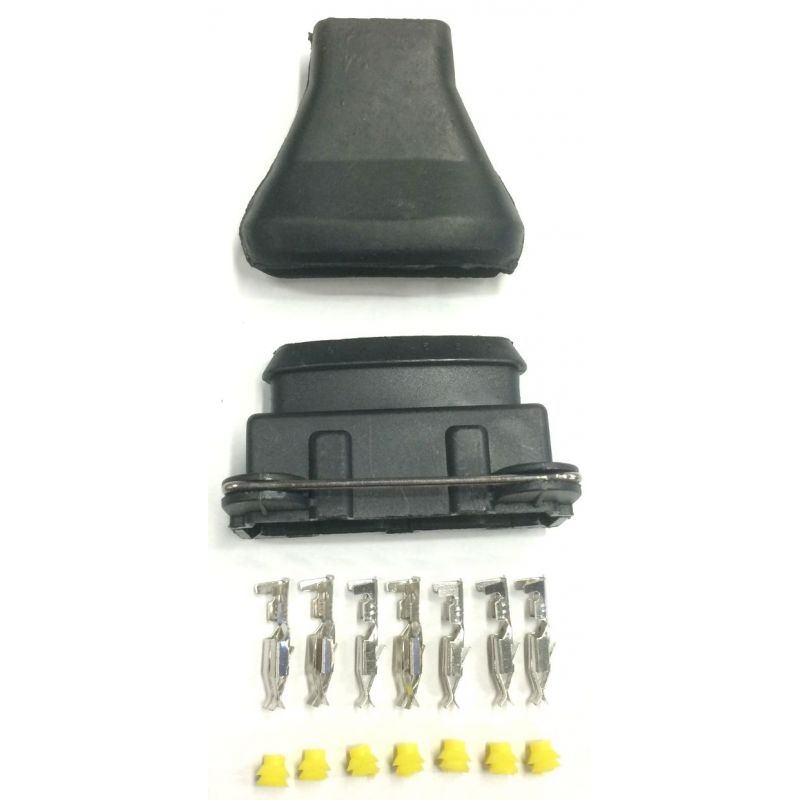

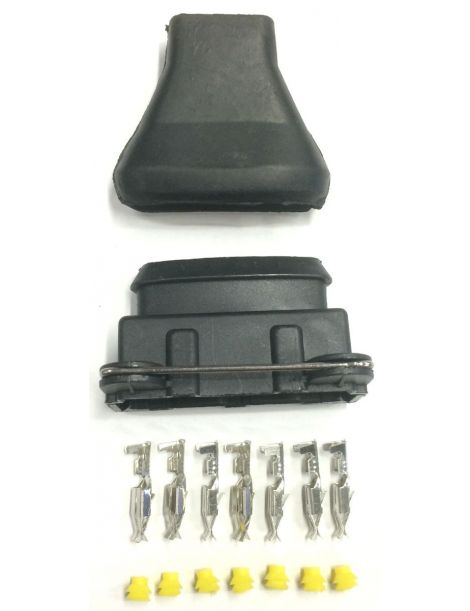

Este conector para el m-dulo MTR04 incluye 7 terminales/tapas de crimpado y una tapa protectora.

Equipo original o tras la instalación de una unidad de control programable (Challenger 5 o EMS-4 por ejemplo), el m-dulo de encendido MTR04 permite controlar 2 bobinas de encendido.

Para su información, aqu' está la conexión del m-dulo MTR-04:

• Referencia 1: canal de salida 1 ---> a bobina (cilindros 1 y 4)

• Referencia 2: canal de entrada 1 ---> Proviene de la computadora.

• Marca 3: no se usa.

• Marca 4: cable de tierra de 1.5 en BLOQUE DE MOTOR.

• Marca 5: no se usa.

• Marca 6: salida del canal 2 ---> al canal de bobina 2 (cilindros 2 y 3).

• Referencia 7: entrada del canal 2 ---> proviene de la calculadora.
