Connettore del modulo di accensione a 2 vie MTR-04

Connettore a 7 vie per modulo di accensione a 2 vie MTR-04

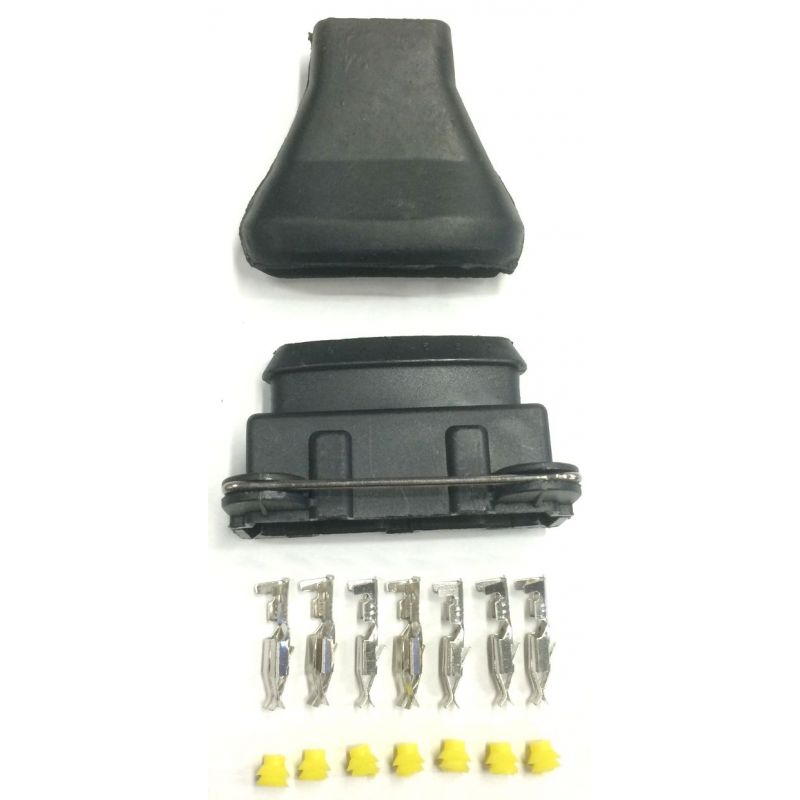

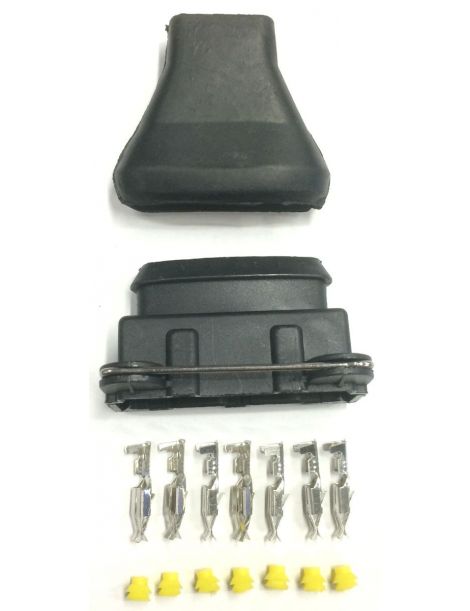

Questo connettore per il modulo MTR04 è dotato di 7 terminali/cappucci a crimpare un cappuccio protettivo.

Attrezzatura originale o dopo l'installazione di un'unit di controllo programmabile (Challenger 5 o EMS-4 ad esempio), il modulo di accensione MTR04 consente di controllare 2 bobine di accensione.

Per vostra informazione, ecco il collegamento del modulo MTR-04:

• Riferimento 1: canale di uscita 1 ---> alla bobina (cilindri 1 e 4)

• Riferimento 2: canale di ingresso 1 ---> proveniente dal computer

• Marchio 3: non utilizzato

• Marchio 4: filo di terra da 1,5 sul BLOCCO MOTORE

• Marchio 5: non utilizzato

• Marchio 6: uscita canale 2 ---> al canale bobina 2 (cilindri 2 e 3)

• Riferimento 7: canale di ingresso 2 ---> proveniente dalla calcolatrice
