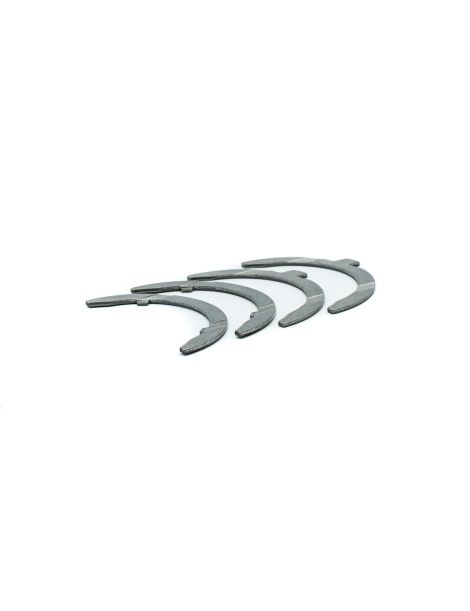

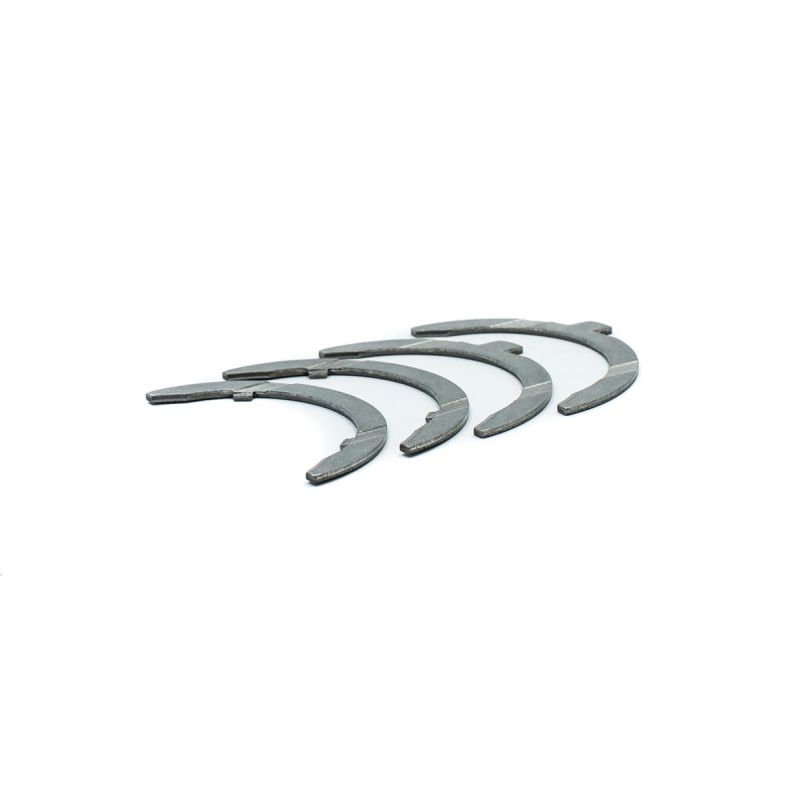

Anlaufscheiben Kurbelwelle Toyota 1UZ-FE, 2UZ-FE, 3UZ-FE

Die Toyota V8-Motoren 1UZ-FE, 2UZ-FE und 3UZ-FE

Der 1UZ-FE (4.0 Liter), der 3UZ-FE (4.3 Liter) und der 2UZ-FE (4.7 Liter) sind Toyota V8-Motoren mit 32 Ventilen. Sie treiben unter anderem Toyota Land Cruiser, Crown, Celsior, Soarer, Sequoia und Tundra sowie Lexus LS, GS, SC, LX und GX an. Diese Toyota V8-Motoren mit 90° Zylinderwinkel, zwei obenliegenden Nockenwellen und 4 Ventilen pro Zylinder haben 4,0 Liter Hubraum (1UZ-FE, Aluminiumblock, erschienen 1989), 4,7 Liter (2UZ-FE, Graugussblock) und 4,3 Liter (3UZ-FE, Aluminiumblock).

Anlaufscheiben (Axiallager)

Anlaufscheiben nehmen den Kupplungsdruck auf und bestimmen das Axialspiel der Kurbelwelle. Bei einem getunten Motor mit verstärkter Kupplung steigt dieser Druck. Die ACL-Version ohne Beschichtung bringt die Anlaufscheiben zurück auf das Originalmaß.

Beidseitig eines Hauptlagers eingebaut, halten die Halbscheiben die Kurbelwelle in ihrer axialen Lage. Sie arbeiten bei jedem Auskuppeln, wenn die Kupplung die Kurbelwelle dagegen drückt. Eine verschlissene Scheibe lässt das Axialspiel wachsen und die Kurbelwelle wandern, zulasten ihrer eigenen Anlaufflächen.

Technische Daten

Technischer Leitfaden

Die Schmiernuten, die sich nur auf einer Seite der Halbscheibe befinden, müssen zur Kurbelwelle zeigen; die glatte Seite liegt am Block oder am Deckel an. Eine verkehrt eingebaute Scheibe entzieht der Anlauffläche der Kurbelwelle das Öl und beschädigt sie schnell.

Tragen Sie vor dem Aufsetzen des Deckels Montagefett auf die kurbelwellenseitige Fläche auf und kontrollieren Sie, ob die Halbscheiben im Block bündig sind. Der Deckel wird ohne Gewalt aufgesetzt und anschließend nach Herstellervorgabe angezogen. Zum Schluss das Axialspiel mit der Messuhr prüfen und mit dem Herstellerwert vergleichen.

Die Marke

ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, liefert für diese Motoren Anlaufscheiben ohne Behandlung.

Aufbau und Vorteile

Fahrzeugkompatibilität

Diese Anlaufscheiben passen zu den Toyota V8-Motoren 1UZ-FE, 2UZ-FE und 3UZ-FE (Motorcodes 1UZ-FE, 2UZ-FE, 3UZ-FE) folgender Fahrzeuge:
