Verstärkte Zylinderkopfdichtung BMW M3 E36 Z3M S50B30 S50B32

Wir bieten Ihnen hier mehrere verstärkte Zylinderkopfdichtungen für S50B30- und S50B32-Motoren der Marken ATHENA und COMETIC an. Die technischen Daten finden Sie nachfolgend.

Nachfolgend finden Sie (klicken Sie auf das Bild) die Zylinderkopf-Stehbolzen / Zylinderkopfschrauben für den BMW-Motor S50B30 S50B32:

Technische Daten der Serien-Zylinderkopfdichtung

• Bohrung: 86 mm (S50B30) / 86,4 mm (S50B32)
• Dicke: 1,74 mm

Technische Daten

• Bohrung: bis 87 oder 87,1 mm
• Dicke(n) zur Auswahl: 1,80 mm
• Dichtungstyp: MLS oder O-Ring
• Referenzen: 330020R, 338081R

Die in Italien entwickelten und hergestellten verstärkten Zylinderkopfdichtungen der Marke Athena sind in zwei Ausführungen erhältlich:

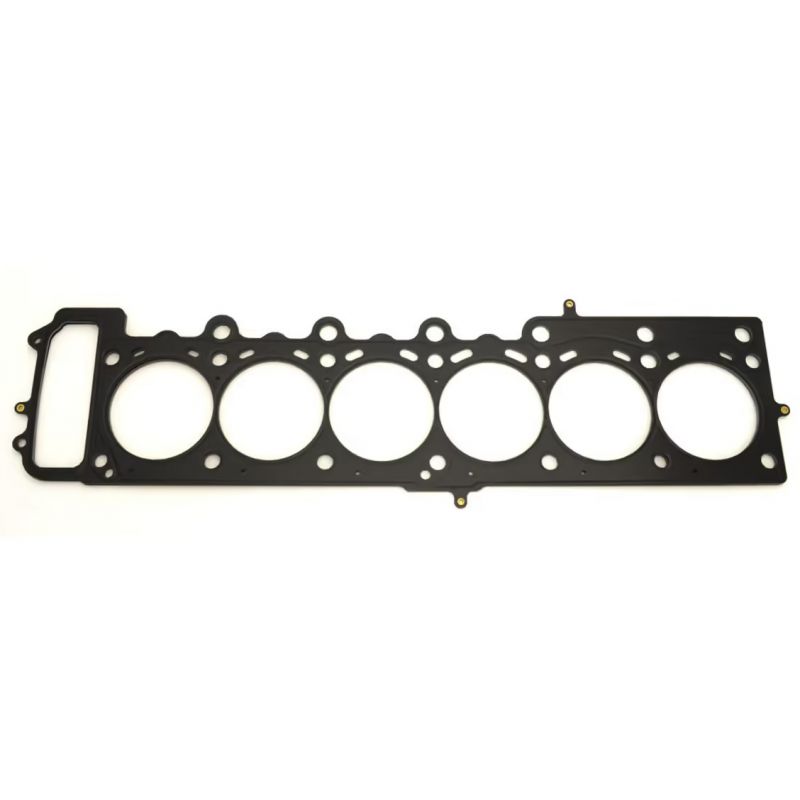

• MLS: Diese Dichtungen bestehen aus mehreren übereinandergelegten und miteinander vernieteten Edelstahlblechen. Die Edelstahlbleche werden für erhöhte Präzision lasergeschnitten und erhalten eine Oberflächenbehandlung auf Elastomerbasis (NBR oder FKM). Um eine optimale Abdichtung zu erzielen, sind die Konturen der Zylinder sowie der Wasser- und Ölkanäle geprägt/gestanzt. Für die extremsten Anwendungen wird eine zusätzliche Verstärkung im Bereich der Zylinder hinzugefügt.

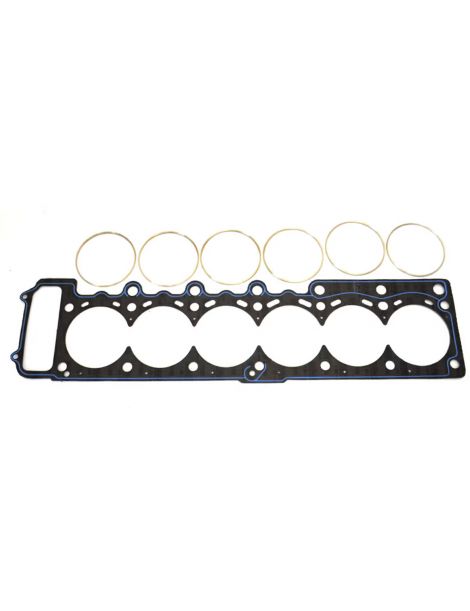

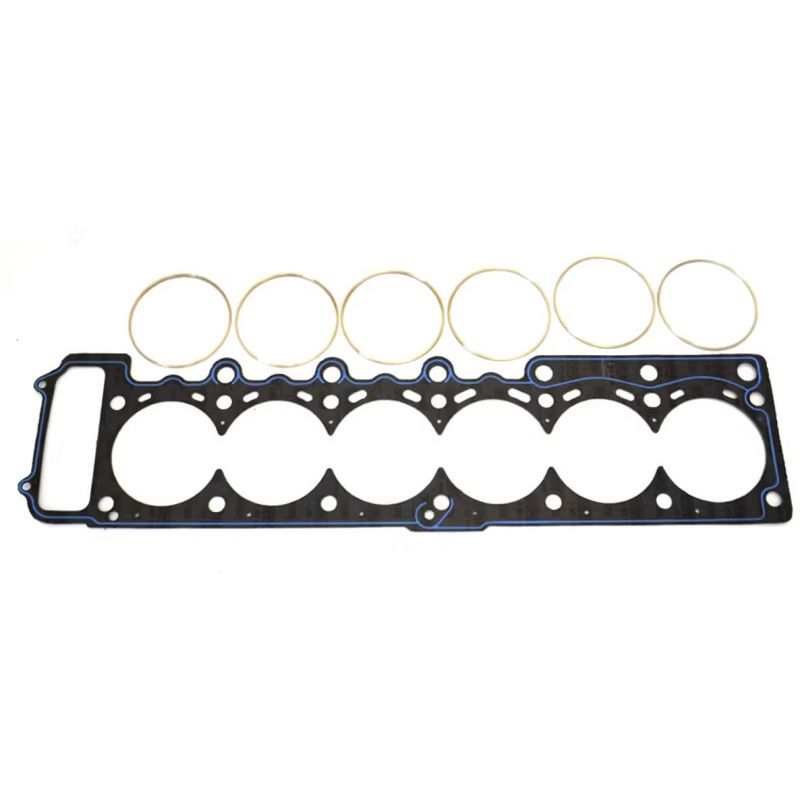

• O-Ring: Diese Dichtungen bestehen aus einem mit asbestfreier Aramidfaser überzogenen Stahlblech und einem Ring aus Edelstahl AISI 304 (im Bereich der Zylinder). Eine an kritischen Stellen (Wasser- und Ölkanäle) aufgetragene Silikonraupe garantiert eine maximale Abdichtung der Zylinderkopfdichtung. Dieser Dichtungstyp ist bei stark aufgeladenen Motoren zwingend vorgeschrieben.

Technische Daten

• Bohrung: bis 87 mm
• Dichtungstyp: MLS
• Anzahl der Lagen: 3, dann 5 bei Dichtungen ab 1,42 mm Dicke
• Dicke(n) zur Auswahl: 0,69, 0,76, 0,91, 1,02, 1,14, 1,30, 1,42, 1,52, 1,68, 1,78, 1,91, 2,03, 2,13, 2,18, 2,34, 2,49, 3,05, 3,56 mm
• Referenzen: C4508, C4508-027, C4508-030, C4508-036, C4508-040, C4508-045, C4508-051, C4508-056, C4508-060, C4508-066, C4508-070, C4508-075, C4508-080, C4508-084, C4508-086, C4508-092, C4508-098, C4508-120, C4508-140

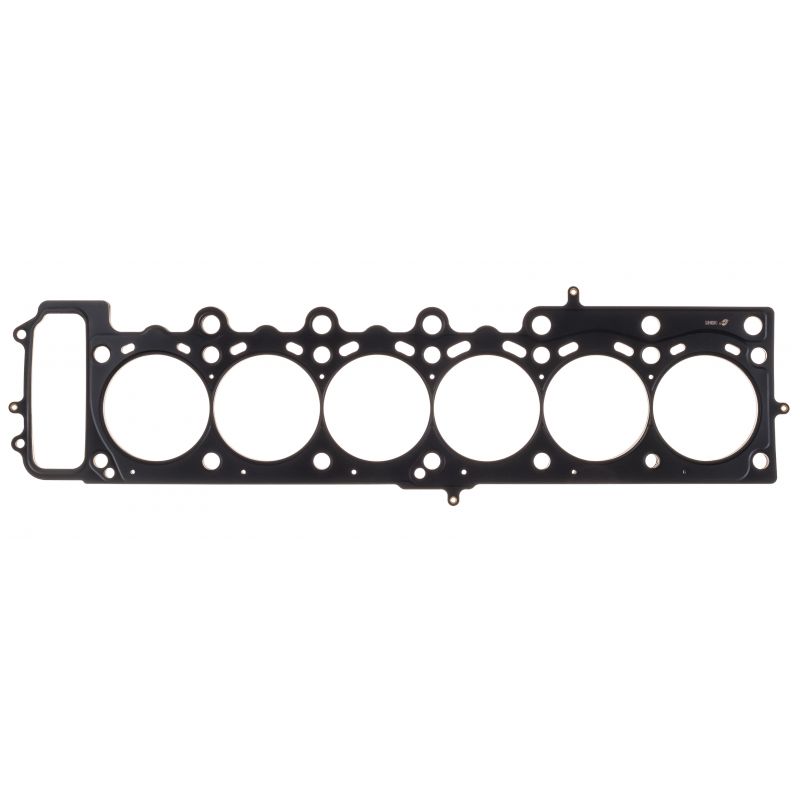

Die 1989 von Bob Gorman gegründete Marke Cometic gilt weltweit als führend in der Entwicklung und Herstellung verstärkter Zylinderkopfdichtungen. Diese werden, wie alle Produkte der Marke, in den USA hergestellt. Die verstärkten Zylinderkopfdichtungen von Cometic bestehen aus mehreren gestanzten Edelstahlblechen, die durch Nieten zusammengehalten werden. Es gibt drei Arten von Cometic-Zylinderkopfdichtungen:

• MLS: äquivalent zu den MLS-Dichtungen von Athena, verfügen diese mehrschichtigen Dichtungen (zwischen 3 und 5 Edelstahlblechen je nach Dichtungsdicke) über Prägungen um die Zylinder und Flüssigkeitskanäle.

• MLX: Diese Dichtung hat dieselbe Basis wie die MLS-Dichtung, verfügt jedoch über eine zusätzliche Verstärkung (gefaltetes Blech) im Bereich der Zylinder und eine spezielle Hochtemperaturbeschichtung.

• HP: Hierbei handelt es sich um eine MLX-Dichtung, der eine zusätzliche Lage hinzugefügt wurde, um die Abdichtung der Zylinder zu verstärken (siehe unten).
