2,4 l 16 V - 4G64
Hersteller
2,4 l 16 V - 4G64
Achtung: Letzte verfügbare Teile!
Neuer Artikel

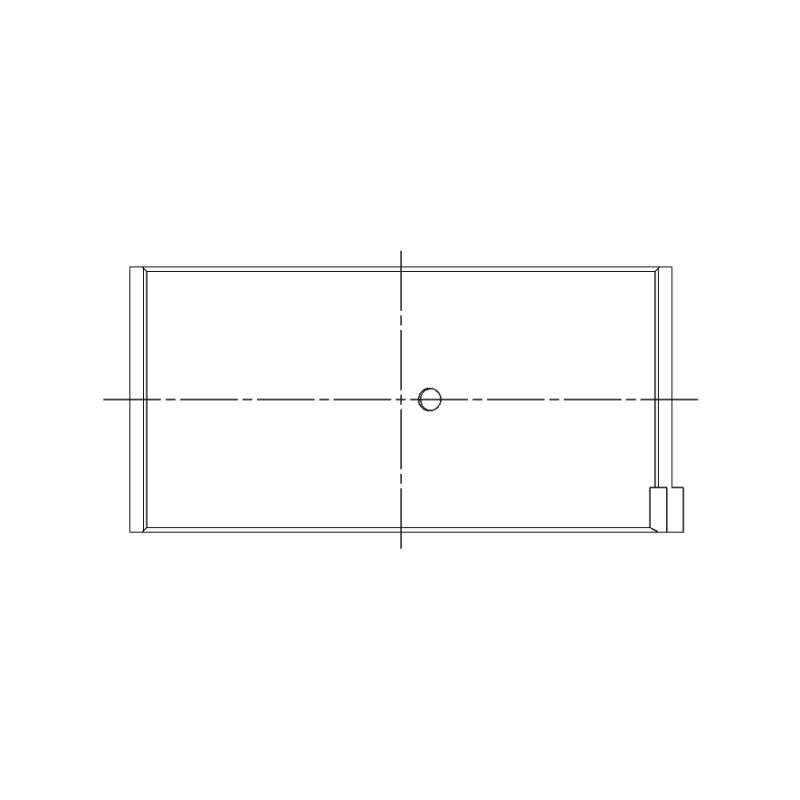

Satz mit 8 Trimetall-Pleuellagerhälften für Mitsubishi Benzin-Vierzylinder.
Die 4G30 bis 4G37 (1,2 bis 1,8 Liter), 4G61 (1,6 Liter, Sauger oder Turbo), 4G62 (1,8 Liter) und 4G64 (2,4 Liter) sowie die G31B, G32B, G33B, G37B, G62B, G63B und G64B sind Benzin-Vierzylinder-Reihenmotoren von Mitsubishi, eingebaut unter anderem in Colt, Lancer, Mirage, Galant, Sapporo, Sigma, Cordia, Tredia, Space Wagon, Eclipse, Pajero, L200 und L300. ACL gibt einen einzigen Lagersatz für diese Motoren an: gleicher Hubzapfendurchmesser, ein einziger Satz deckt die Familie ab.
Ab Werk erhält dieser Motor Serien-Pleuellager, die für die Belastungen des Originalmotors ausgelegt sind: Sobald Leistung, Drehzahl oder Ladedruck steigen, stoßen sie an ihre Grenzen.
Beim Trimetall-Lager trägt ein Stahlrücken eine Zwischenschicht aus Kupfer-Blei mit hoher Tragfähigkeit, die ihrerseits von einer reibungsarmen Laufschicht bedeckt ist, die den Hubzapfen schont. Der Satz wird komplett geliefert: 8 Lagerschalen, also 4 Paare.
Trimetall zielt auf hohe, anhaltende Lasten, während Aluminium-Bimetall auf niedrige bis mittlere Lasten beschränkt bleibt: etwa 8 000 psi für Letzteres, bis zu 12 000 psi für ein Performance-Trimetall, also 50 % mehr. Der Vorteil zeigt sich in Festigkeit und Haltbarkeit bei Turbo-, Kompressor- und hochdrehenden Motoren.
| ACL Lager Ø Pleuelzapfen 44.991 / 45.000 mm Ø Lagersitz 48.000 / 48.020 mm Breite 23.5 mm |
| Referenz | Marke und Behandlung | Maß | Wandstärke (mm) |
|---|---|---|---|
| 4B1146H-STD | ACL Race - Ohne Behandlung | Standard | 1.489 |
| 4B1146HX-STD | ACL Race - Ohne Behandlung | Std, erhöhtes Spiel (HX) | 1.476 |
| 4B1146H-.025 | ACL Race - Ohne Behandlung | +0.025 | 1.5015 |
| 4B1146H-.25 | ACL Race - Ohne Behandlung | +0.25 | 1.614 |
Als Betriebsspiel bezeichnet man den Abstand zwischen Lager und Hubzapfen, der vom Ölfilm gefüllt wird.
Während der Motor läuft, schwimmt der Hubzapfen auf diesem Ölfilm, der die Last ohne direkten Kontakt zum Lager trägt. Die Filmdicke hängt vom Spiel ab: zu eng, fließt das Öl schlecht, die Temperatur steigt und die Fressgefahr wächst; zu weit, entweicht das Öl, der Film trägt weniger und der Öldruck nimmt ab. Ein korrektes Spiel sichert sowohl ausreichende Schmierung als auch einen stabilen Film.
| Maß / Ausführung | Wann wählen | ACL Race Series |
|---|---|---|
| Standard (STD) | Serienzapfen, nicht geschliffen | 0.049 bis 0.058 mm |
| Erhöhtes Spiel (HX) | Größeres Spiel: hoher Öldurchsatz, hohe Drehzahl | 0.074 bis 0.083 mm |
| +0.025 mm | Polierter Zapfen | 0.049 bis 0.058 mm |
| +0.25 mm | Zapfen auf 0.25 mm geschliffen | 0.049 bis 0.058 mm |
Kontrolle bei der Montage: einen Messfaden (Plastigauge) auf den Zapfen legen, den Pleueldeckel mit dem vorgeschriebenen Drehmoment anziehen und die Quetschbreite mit der Skala vergleichen, um das Spiel abzulesen.
Diese Trimetall-Pleuellager von ACL richten sich an getunte Motoren und den Rennsport: Wo ein Serienlager schnell an seine Grenze kommt, verkraften sie mehr Leistung, mehr Drehzahl und mehr Ladedruck. Das Programm umfasst das Standardmaß, ein Maß +0.025 mm für einen nur polierten Hubzapfen, ein Schleifmaß von +0.25 mm und eine HX-Version mit vergrößertem Spiel für hochdrehende Motoren oder hohen Öldurchsatz. Es erlaubt, nach dem Schleifen der Kurbelwelle dieselbe Referenz beizubehalten und das Spiel an das verwendete Öl und den Einsatz des Motors anzupassen.
 | Als australischer Spezialist für Hochleistungs-Motorlager seit 1949 liefert ACL Bearing Company die Race Series: präzise gefertigte Trimetall-Lager in zahlreichen Maßen, geschätzt in getunten Motoren auf der ganzen Welt. |
Dieser Pleuellagersatz passt für die Benzin-Vierzylinder 4G30 bis 4G37, 4G61, 4G62, 4G64 und G31B bis G64B der folgenden Mitsubishi-Modelle:
| Marke | Modell (Baureihe) | Motorcode | Leistung | Jahre |
|---|---|---|---|---|
| MITSUBISHI | COLT II (C1_A) 1.4 (C12A) / 1.6 (C13A) | 4G33, 4G32 (SOHC 8V) | 73–80 PS | 1982–1986 |
| MITSUBISHI | COLT III (C5_A) 1.6 GTi 16V (C53A) / 1.4 / 1.6 | 4G61 (DOHC 16V), 4G33, 4G32 (SOHC 8V) | 76–124 PS | 1986–1990 |
| MITSUBISHI | CORDIA (A21_A, AB, AC) 1.6 GSL (A212A) / 1.8 GSL (A215A) / 1.8 (A215A) / 1.8 (A213A) | 4G32 (SOHC 8V), 4G37, 4G62 (SOHC 8V) | 75–95 PS | 1982–1989 |
| MITSUBISHI | ECLIPSE Cabriolet 1.8 | 4G37 | 92 PS | 1989–1994 |
| MITSUBISHI | ECLIPSE I (D2_A) 1.8 (D21A) | 4G37 | 92 PS | 1989–1994 |
| MITSUBISHI | EXPO Station Wagon 2.4 | 4G64 (SOHC 8V) | 118 PS | 1991–1992 |
| MITSUBISHI | GALANT III (A12_) 1.6 (A121) | 4G32 (SOHC 8V) | 75 PS | 1977–1980 |
| MITSUBISHI | GALANT III Station Wagon (A12_V) 1.6 GL (A121V) | 4G32 (SOHC 8V) | 75 PS | 1979–1980 |
| MITSUBISHI | GALANT IV (A16_) 1.6 GLX (A161A) | 4G32 (SOHC 8V) | 75 PS | 1980–1984 |
| MITSUBISHI | GALANT IV Station Wagon (A16_V) 1.6 GLX (A161V) | 4G32 (SOHC 8V) | 75 PS | 1980–1984 |
| MITSUBISHI | GALANT V (E1_A) 1.6 GLX (E11A) / 2.0 GLS (E15A) / 2.4 GLS (E16A) / 2.4 / 1.8 (E12A) | 4G32 (SOHC 8V), G63B, G64B, 4G64 (SOHC 8V), 4G37 | 75–125 PS | 1984–1990 |
| MITSUBISHI | GALANT VI (E3_A) 1.8 (E32A) / 1.8 | 4G37 | 86–90 PS | 1988–1992 |
| MITSUBISHI | GALANT VI Stufenheck (E3_A) 1.8 (E32A) / 1.6 (E31A) / 1.8 (E37A) | 4G37, 4G32 (SOHC 8V) | 75–94 PS | 1987–1993 |
| MITSUBISHI | L 300 / DELICA II Bus (L03_P/G, L0_2P) 1.6 (L032P, L062P) / 1.8 4WD (L035G) / 2.0 DL / 1.8 (L035P) / 1.6 (L032P, L032W) | 4G32 (SOHC 8V), 4G62 (SOHC 8V), G63B | 65–90 PS | 1980–1987 |
| MITSUBISHI | L 300 / DELICA II Pritsche/Fahrgestell (L03_P) 1.6 (L032P, L062P, L036P) / 2.0 / 1.8 | 4G32 (SOHC 8V), G63B, 4G62 (SOHC 8V) | 70–90 PS | 1982–1994 |
| MITSUBISHI | L 300 / DELICA II Kasten (L03_P) 1.6 (L032P, L062P) / 2.0 DL (L037P) / 1.6 (L062P, L032P) / 1.8 (L035P) / 1.8 4WD (L035P) | 4G32 (SOHC 8V), G63B, 4G62 (SOHC 8V) | 65–90 PS | 1980–1986 |
| MITSUBISHI | L 300 III Bus (P0_W, P1_W, P2_W, P3_W) 1.6 (P02W, P12W) / 2.0 (P03W, P13W) / 2.4 4WD (P24W) / 2.4 (P04W, P14W) | 4G32 (SOHC 8V), G63B, G64B, 4G64 (SOHC 8V) | 69–112 PS | 1986–2004 |
| MITSUBISHI | L 300 III Kasten (P0_V, P1_V, P2_V) 1.6 (P12V, P02V) / 2.0 (P03V, P13V) / 1.4 (P01V, P11V) / 2.0 (P23W, P23V) / 2.4 (P24V, P24W) / 2.4 4WD (P24V, P24W) / 2.4 (P04V, P14V) | 4G32 (SOHC 8V), G63B, 4G33, G64B, 4G64 (SOHC 8V) | 68–112 PS | 1986–1997 |
| MITSUBISHI | L200 1.6 | 4G32 (SOHC 8V) | 82 PS | 1980–1986 |
| MITSUBISHI | L200 (K3_T, K2_T, K1_T, K0_T) 1.6 (K11T) / 2.4 4WD / 2.4 | 4G32 (SOHC 8V), 4G64 (SOHC 8V) | 82–124 PS | 1986–1996 |
| MITSUBISHI | L400 Kasten (PD_W, PC_W, PB_V, PA_W, PA_V) 1.6 | 4G32 (SOHC 8V) | 69 PS | 1996–2002 |
| MITSUBISHI | LANCER CELESTE Coupe (A7_) 1.6 ST (A73A) | 4G32 (SOHC 8V) | 73 PS | 1977–1981 |
| MITSUBISHI | LANCER F (A15_) 1.4 (A156) / 1.6 (A157) | 4G33, 4G32 (SOHC 8V) | 73–80 PS | 1984–1986 |
| MITSUBISHI | LANCER I (A7_) 1.2 (A75A) / 1.4 (A72A) / 1.6 (A73A) | 4G36, 4G33, 4G32 (SOHC 8V) | 55–82 PS | 1975–1979 |
| MITSUBISHI | LANCER I Station Wagon (A7_V) 1.4 (A72V) | 4G33 | 68 PS | 1978–1979 |
| MITSUBISHI | LANCER II (A17_) 1.6 (A174) | 4G32 (SOHC 8V) | 82–84 PS | 1979–1983 |
| MITSUBISHI | LANCER III (C1_A, C6_A) 1.4 / 1.6 | 4G33, 4G32 (SOHC 8V) | 76–80 PS | 1986–1990 |
| MITSUBISHI | LANCER III Station Wagon (C1_V, C3_V) 1.8 4WD (C37V) | G37B, 4G37 | 83–94 PS | 1987–1992 |
| MITSUBISHI | LANCER IV (C6_A, C7_A) 1.6 GTi (C63A) / 1.6 GLX (C63A) / 1.6 GSR Turbo (C63A) / 1.6 GSR Turbo 4WD (C73A) | 4G61 (DOHC 16V), 4G61-T (DOHC 16V) | 124–146 PS | 1988–1992 |
| MITSUBISHI | LANCER IV Schrägheck (C6_A, C7_A) 1.8 4WD (C77A) / 1.6 GTi (C63A) / 1.8 GTi (C77A) / 1.6 i (C63A) | 4G37, 4G61 (DOHC 16V) | 95–124 PS | 1988–1993 |
| MITSUBISHI | LANCER V (CB_A, CD_A, CE_A) 1.8 GTi | 4G37 | 95 PS | 1992–1993 |
| MITSUBISHI | MIRAGE I Stufenheck (A15_) 1.6 (A157) | G32B, 4G32 (SOHC 8V) | 88 PS | 1979–1983 |
| MITSUBISHI | MIRAGE II Stufenheck (C10) 1.5 (C18A) | G31B | 71 PS | 1986–1988 |
| MITSUBISHI | MIRAGE II Schrägheck (C10) 1.5 (C18V) | G31B | 71 PS | 1986–1988 |
| MITSUBISHI | MIRAGE III Schrägheck (C5_ - C8_) 1.6 Gti (C53A) / 1.6 Turbo (C53A) / 1.6 Turbo / 1.6 Turbo (C83A) | 4G61 (DOHC 16V), 4G61-T (DOHC 16V) | 125–145 PS | 1988–1991 |
| MITSUBISHI | MIRAGE III Station Wagon 1.8 GS 4WD (C37W) / 1.5 (C18W) | G37B, G31B | 71–90 PS | 1986–1988 |
| MITSUBISHI | PAJERO I (L04_G, L14_G) 2.0 4WD (L041G, L046G, L146G) | G63B | 110 PS | 1983–1991 |
| MITSUBISHI | PAJERO II (V3_W, V2_W, V4_W, V5_W) 2.4 (V21W) | 4G64 (SOHC 8V) | 112 PS | 1991–1999 |
| MITSUBISHI | PAJERO II Canvas Top (V2_C, V4_C) 2.4 (V21C) | 4G64 (SOHC 8V) | 112 PS | 1991–2000 |
| MITSUBISHI | SAPPORO I (A12_) 1.6 SL, GL (A121) | 4G32 (SOHC 8V) | 75 PS | 1978–1980 |
| MITSUBISHI | SAPPORO II (A16_A) 1.6 GLX (A161A) | 4G32 (SOHC 8V) | 75 PS | 1980–1984 |
| MITSUBISHI | SAPPORO III (E16A) 2.4 (E16A) | 4G64 (SOHC 8V) | 124 PS | 1987–1990 |
| MITSUBISHI | SIGMA (GE) 1.6 | 4G32 (SOHC 8V) | 76 PS | 1977–1980 |
| MITSUBISHI | SIGMA (GJ, GK, GN) 1.6 | 4G32 (SOHC 8V) | 82 PS | 1982–1985 |
| MITSUBISHI | SIGMA Kombi (GJ, GK, GN) 1.6 | 4G32 (SOHC 8V) | 82 PS | 1982–1985 |
| MITSUBISHI | SPACE WAGON (D0_V/W) 1.8 GLX (D05V, D05W) / 2.0 GLX (D04W) / 2.0 GLX 4WD (D08W) / 1.8 4WD (D05V, D05W) / 1.8 GLX (D05W) / 1.8 (D05W, D05V) | 4G37, G63B, G37B | 84–95 PS | 1984–1991 |
| MITSUBISHI | SPACE WAGON (N3_W, N4_W) 2.4 | 4G64 (SOHC 8V) | 117 PS | 1991–1992 |
| MITSUBISHI | SPACE WAGON VAN (D0_V/W) 1.8 (D05V) | 4G37 | 86–90 PS | 1983–1988 |
| MITSUBISHI | TREDIA (A21_) 1.6 GLS (A212) / 1.8 GLS (A215) / 1.8 Turbo (A215A) / 1.8 Turbo / 2.0 / 1.8 GLS 4WD (A215G) / 1.8 | 4G32 (SOHC 8V), 4G37, G62B, G63B, 4G62 (SOHC 8V) | 75–136 PS | 1982–1988 |
Wer die Lager beim Aufbau oder bei der Überholung erneuert, schützt sich vor dem teuersten Schaden: Ein verschlissenes Pleuellager beschädigt den Hubzapfen, verschmutzt den Ölkreislauf mit Partikeln und erzwingt mindestens das Nachschleifen der Kurbelwelle, wenn nicht sogar neue Pleuel und einen neuen Block. Gegen diese Kosten fällt ein neuer Satz kaum ins Gewicht: Er ist das günstigste Teil des Kurbeltriebs, aber das, dessen Ausfall am meisten kostet.
