2.0L 16v - B20A/F20A
Hersteller
2.0L 16v - B20A/F20A
Achtung: Letzte verfügbare Teile!
Neuer Artikel

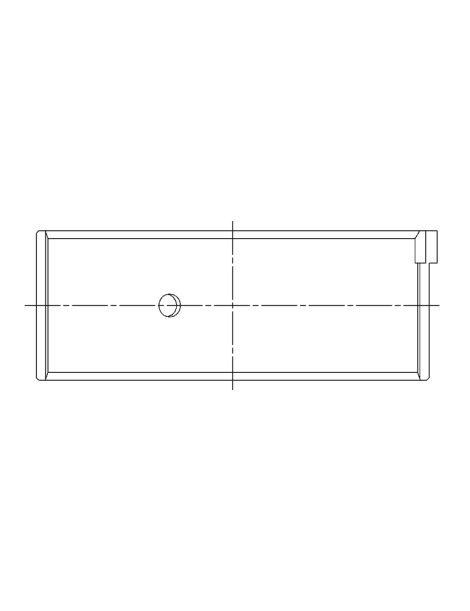

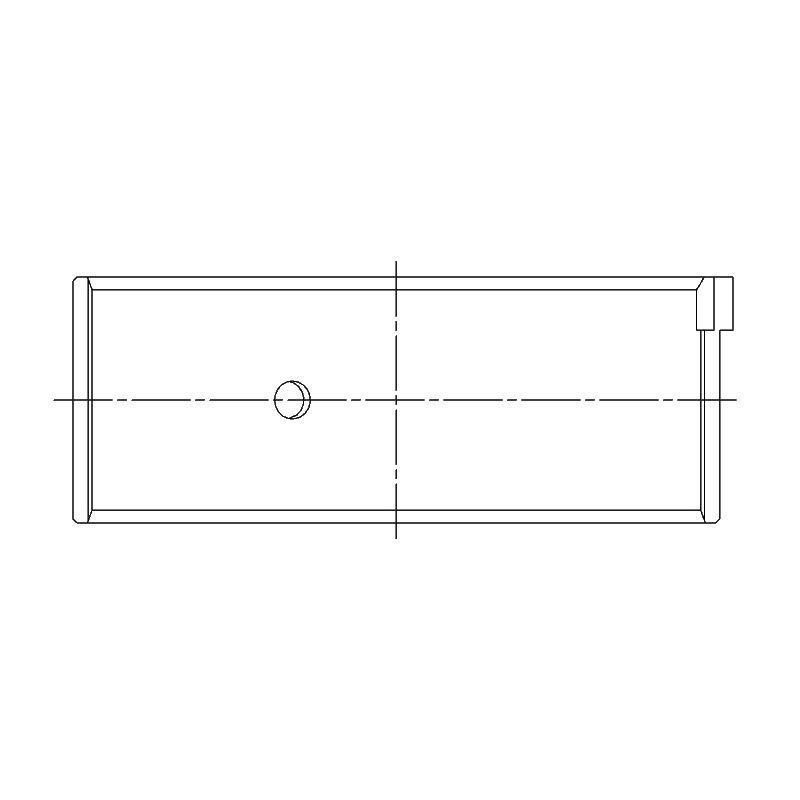

Satz mit 8 Trimetall-Pleuellagerhalbschalen für Honda B20A, F20A, F22A, F22B und H23A.
Die B20A, F20A, F22A, F22B und H23A sind die 16-Ventil-Vierzylindermotoren von Honda mit 2,0 bis 2,3 Litern Hubraum, eingebaut in Prelude, Accord, Shuttle und Odyssey. ACL gibt einen einzigen Lagersatz für diese Motoren an: gleicher Hubzapfendurchmesser, ein Satz deckt die Familie ab.
Ab Werk erhält dieser Motor Serien-Pleuellager, die für die Belastungen des Originalmotors ausgelegt sind: Sobald Leistung, Drehzahl oder Ladedruck steigen, stoßen sie an ihre Grenzen.
Ein Trimetall-Lager besteht aus drei Schichten: einem Stahlrücken, einer Zwischenschicht aus Kupfer-Blei mit hoher Tragfähigkeit und einer reibungsarmen Laufschicht, die den Zapfen schützt. Der komplette Satz umfasst 8 Lagerschalen, also vier Paare für einen Vierzylinder.
Das Originallager beschränkt sich auf eine Aluminiumlegierung auf Stahlrücken, ausgelegt für niedrige bis mittlere Belastungen, während Trimetall für hohe und dauerhafte Belastungen konzipiert ist: ein Aluminium-Bimetall verträgt etwa 8 000 psi, ein Performance-Trimetall bis zu 12 000 psi, also 50 % mehr. Daraus ergeben sich eine höhere Belastbarkeit und eine längere Lebensdauer bei Turbo-, Kompressor- und hochdrehenden Motoren.
| ACL Lager Ø Pleuelzapfen 47.980 / 48.000 mm Ø Lagersitz 51.004 / 51.024 mm Breite 19.4 mm |
| Referenz | Marke und Behandlung | Maß | Wandstärke (mm) |
|---|---|---|---|
| 4B1936H-STD | ACL Race - Ohne Behandlung | Standard | 1.496 |
| 4B1936HX-STD | ACL Race - Ohne Behandlung | Std, erhöhtes Spiel (HX) | 1.483 |
| 4B1936H-.025 | ACL Race - Ohne Behandlung | +0.025 | 1.5085 |
| 4B1936H-.25 | ACL Race - Ohne Behandlung | +0.25 | 1.621 |
Das Betriebsspiel ist der Spalt zwischen Lager und Zapfen, in dem der Ölfilm zirkuliert.
Im Betrieb reibt der Pleuelzapfen nicht am Lager: Er läuft auf diesem Ölfilm, der die Last trägt. Das Spiel bestimmt die Dicke dieses Films: zu eng fließt das Öl schlecht, die Temperatur steigt und die Fressgefahr nimmt zu; zu weit entweicht das Öl, der Film verliert Tragfähigkeit und der Öldruck sinkt. Das richtige Spiel ist der Ausgleich zwischen ausreichender Schmierung und einem gut aufrechterhaltenen Ölfilm.
| Maß / Ausführung | Wann wählen | ACL Race Series |
|---|---|---|
| Standard (STD) | Serienzapfen, nicht geschliffen | 0.051 bis 0.061 mm |
| Erhöhtes Spiel (HX) | Größeres Spiel: hoher Öldurchsatz, hohe Drehzahl | 0.077 bis 0.086 mm |
| +0.025 mm | Polierter Zapfen | 0.051 bis 0.061 mm |
| +0.25 mm | Zapfen auf 0.25 mm geschliffen | 0.051 bis 0.061 mm |
Kontrolle bei der Montage: einen Messfaden (Plastigauge) auf den Zapfen legen, den Pleueldeckel mit dem vorgeschriebenen Drehmoment anziehen und die Quetschbreite mit der Skala vergleichen, um das Spiel abzulesen.
Die hier gezeigten Pleuellager von ACL sind Trimetall-Lager, ausgelegt für den Motorenbau und den Rennsport. Im Vergleich zu einem Original-Lager nehmen sie deutlich höhere Belastungen auf: Sie verkraften mehr Leistung, hohe Drehzahlen oder den Einbau eines Turbos oder Kompressors, dort wo ein Serienlager schnell an seine Grenze kommt.
 | ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, bietet mit seiner Race Series präzise Trimetall-Lager, in zahlreichen Maßen erhältlich und weltweit in getunten Motoren bewährt. |
Dieser Pleuellagersatz passt für die Vierzylindermotoren B20A, F20A, F22A, F22B und H23A der folgenden Honda-Modelle:
| Marke | Modell (Baureihe) | Motorcode | Leistung | Jahre |
|---|---|---|---|---|
| Honda | ACCORD III (CA) Stufenheck 2.0 i 16V (CA5) | B20A2, B20A8 | 133–137 PS | 1987–1989 |
| Honda | PRELUDE III (BA) Coupé 2.0 i EX 16V (BA2, BA4, BA5) / 2.1 | B20A1, B20A5, B20A6, B20A7, B20A9, B21A1 | 137–150 PS | 1986–1992 |
| Honda | PRELUDE IV (BB_) Coupé 2.0 i 16V (BB3) / 2.3 i 16V (BB2) / 2.2 S (BA8) / 2.2 (BB5) | F20A4, F22A1, H23A2 | 131–160 PS | 1991–1996 |
| Honda | ACCORD IV (CB) Stufenheck 2.0 16V (CB3) / 2.2 i 16V (CB7) | F20A2, F20A4, F20A5, F20A6, F20A8, F22A1, F22A3, F22A4, F22A6 | 90–150 PS | 1990–1993 |
| Honda | ACCORD IV Coupe (CB, CC) Coupé 2.0 i 16V (CC1) / 2.2 (CB7) | F20A5, F20A7, F22A1, F22A4, F22A6 | 126–141 PS | 1989–1993 |
| Honda | ACCORD V (CC, CD) Stufenheck 2.3 i SR (CD6) / 2.2 16V / 2.2 Vti (SV4, CD5) / 2.2 EXi (CD5) | F22B1, F22B2, F22B3, H23A3 | 132–158 PS | 1993–1997 |
| Honda | SHUTTLE (RA) Van 2.2 16V (RA1) | F22B8 | 150 PS | 1994–1998 |
| Honda | PRELUDE V (BB_) Coupé 2.0 16V (BB9) / 2.2 Si (BB5) | F20A4, F22Z6 | 133–160 PS | 1996–2001 |
| Honda | ACCORD V Coupe (CD) Coupé 2.2 16V | F22B2 | 132 PS | 1993–1997 |
| Honda | ACCORD IV Aerodeck (CB) Kombi 2.2 / 2.2 16V (CB7, CB8, CB9) / 2.0 i | F20A5, F22A1, F22A4, F22A6 | 126–141 PS | 1990–1993 |
| Honda | ACCORD V (CE, CF_, CD) Stufenheck 2.2 (CE1) / 2.2 | F22B1, F22B2 | 132–146 PS | 1995–1997 |
| Honda | ODYSSEY (RA_) Van 2.2 4x4 (RA2) / 2.2 16V (RA1) | F22B6 | 140–146 PS | 1995–1999 |
| Honda | ACCORD V Aerodeck (CE) Kombi 2.2 / 2.2 i EX (CE1) | F22B1, F22B2 | 132–147 PS | 1993–1997 |
