2.0L 16v - B20A/F20A
Attention : dernières pièces disponibles !
Neuf

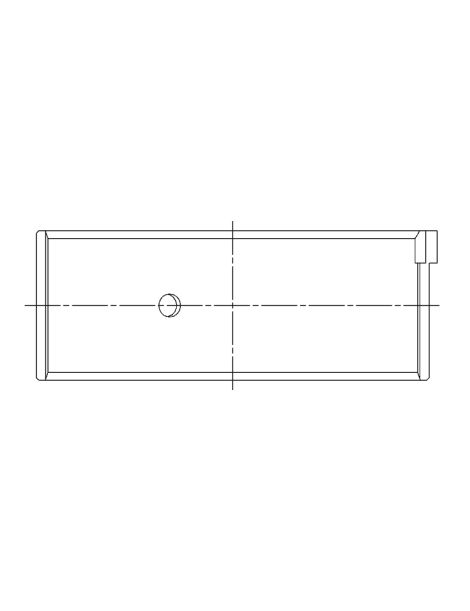

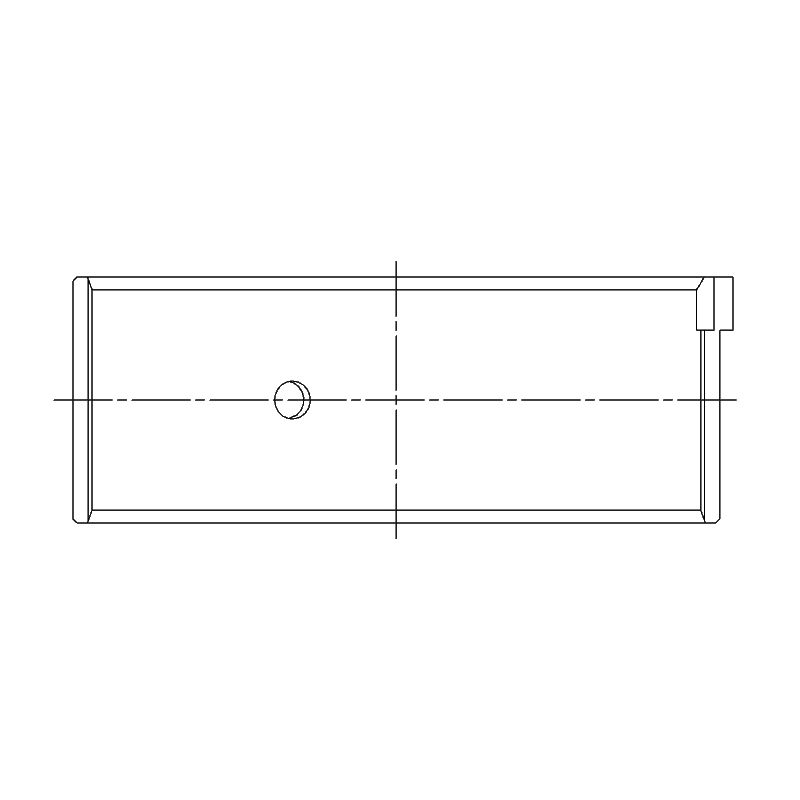

Jeu de 8 demi-coussinets de bielles trimétal pour Honda B20A, F20A, F22A, F22B et H23A.
Les B20A, F20A, F22A, F22B et H23A sont des quatre cylindres de 2,0 à 2,3 litres à 16 soupapes de Honda, montés sur les Prelude, Accord, Shuttle et Odyssey. ACL donne un seul jeu de coussinets pour ces moteurs : même diamètre de maneton, un seul jeu couvre la famille.
En sortie d'usine, ce moteur reçoit des coussinets de bielles de série, dimensionnés pour les charges du moteur d'origine : dès que la puissance, le régime ou la pression de suralimentation augmentent, ils atteignent leurs limites.
Un coussinet trimétal superpose trois couches : un dos en acier, une couche intermédiaire en cuivre-plomb à forte capacité de charge et une couche de glissement anti-friction qui protège le maneton. Le jeu complet comprend 8 demi-coussinets, soit 4 paires pour un quatre cylindres.
Le coussinet d'origine se limite à un alliage d'aluminium sur dos acier, destiné aux charges faibles à moyennes, alors que le trimétal est conçu pour des charges élevées et prolongées : un bi-métal aluminium encaisse environ 8 000 psi, un trimétal performance jusqu'à 12 000 psi, soit 50 % de plus. D'où une meilleure résistance et une meilleure durabilité sur les moteurs turbo, compresseur et haut régime.
| Coussinets ACL Ø maneton 47.980 / 48.000 mm Ø logement 51.004 / 51.024 mm Largeur 19.4 mm |
| Référence | Marque et traitement | Côte | Épaisseur paroi (mm) |
|---|---|---|---|
| 4B1936H-STD | ACL Race - Sans traitement | Standard | 1.496 |
| 4B1936HX-STD | ACL Race - Sans traitement | Std, jeu augmenté (HX) | 1.483 |
| 4B1936H-.025 | ACL Race - Sans traitement | +0.025 | 1.5085 |
| 4B1936H-.25 | ACL Race - Sans traitement | +0.25 | 1.621 |
Le jeu de fonctionnement est l'espace entre le coussinet et le maneton où circule le film d'huile.
En marche, le maneton ne frotte pas sur le coussinet : il tourne sur ce film d'huile, qui supporte la charge. Le jeu règle l'épaisseur de ce film : trop serré, l'huile circule mal, la température grimpe et le risque de grippage augmente ; trop large, l'huile s'échappe, le film perd en portance et la pression d'huile chute. Un jeu correct est le bon compromis entre une lubrification suffisante et un film bien maintenu.
| Côte / version | Quand la choisir | ACL Race Series |
|---|---|---|
| Standard (STD) | Maneton d'origine, non rectifié | 0.051 à 0.061 mm |
| Jeu majoré (HX) | Jeu plus large : fort débit d'huile, haut régime | 0.077 à 0.086 mm |
| +0.025 mm | Maneton poli | 0.051 à 0.061 mm |
| +0.25 mm | Maneton rectifié à 0.25 mm | 0.051 à 0.061 mm |
Contrôle au montage : posez un fil calibré (Plastigauge) sur le maneton, serrez le chapeau de bielle au couple prescrit par le constructeur, puis comparez l'écrasement du fil à la réglette pour lire le jeu.
Les coussinets de bielles ACL présentés ici sont des coussinets trimétal, conçus pour la préparation moteur et la compétition. Face à un coussinet d'origine, ils encaissent des charges bien plus élevées : ils supportent une hausse de puissance, un haut régime ou l'ajout d'un turbo ou d'un compresseur, là où un coussinet de série atteint vite sa limite.
 | ACL Bearing Company, fabricant australien de coussinets moteur haute performance depuis 1949, propose avec sa gamme Race Series des coussinets trimétal précis, déclinés en de nombreuses cotes et éprouvés sur les moteurs préparés du monde entier. |
Ce jeu de coussinets de bielles convient aux quatre cylindres B20A, F20A, F22A, F22B et H23A des Honda suivantes :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| Honda | ACCORD III (CA) Berline tricorps 2.0 i 16V (CA5) | B20A2, B20A8 | 133–137 cv | 1987–1989 |
| Honda | PRELUDE III (BA) Coupé 2.0 i EX 16V (BA2, BA4, BA5) / 2.1 | B20A1, B20A5, B20A6, B20A7, B20A9, B21A1 | 137–150 cv | 1986–1992 |
| Honda | PRELUDE IV (BB_) Coupé 2.0 i 16V (BB3) / 2.3 i 16V (BB2) / 2.2 S (BA8) / 2.2 (BB5) | F20A4, F22A1, H23A2 | 131–160 cv | 1991–1996 |
| Honda | ACCORD IV (CB) Berline tricorps 2.0 16V (CB3) / 2.2 i 16V (CB7) | F20A2, F20A4, F20A5, F20A6, F20A8, F22A1, F22A3, F22A4, F22A6 | 90–150 cv | 1990–1993 |
| Honda | ACCORD IV Coupe (CB, CC) Coupé 2.0 i 16V (CC1) / 2.2 (CB7) | F20A5, F20A7, F22A1, F22A4, F22A6 | 126–141 cv | 1989–1993 |
| Honda | ACCORD V (CC, CD) Berline tricorps 2.3 i SR (CD6) / 2.2 16V / 2.2 Vti (SV4, CD5) / 2.2 EXi (CD5) | F22B1, F22B2, F22B3, H23A3 | 132–158 cv | 1993–1997 |
| Honda | SHUTTLE (RA) Monospace 2.2 16V (RA1) | F22B8 | 150 cv | 1994–1998 |
| Honda | PRELUDE V (BB_) Coupé 2.0 16V (BB9) / 2.2 Si (BB5) | F20A4, F22Z6 | 133–160 cv | 1996–2001 |
| Honda | ACCORD V Coupe (CD) Coupé 2.2 16V | F22B2 | 132 cv | 1993–1997 |
| Honda | ACCORD IV Aerodeck (CB) Break 2.2 / 2.2 16V (CB7, CB8, CB9) / 2.0 i | F20A5, F22A1, F22A4, F22A6 | 126–141 cv | 1990–1993 |
| Honda | ACCORD V (CE, CF_, CD) Berline tricorps 2.2 (CE1) / 2.2 | F22B1, F22B2 | 132–146 cv | 1995–1997 |
| Honda | ODYSSEY (RA_) Monospace 2.2 4x4 (RA2) / 2.2 16V (RA1) | F22B6 | 140–146 cv | 1995–1999 |
| Honda | ACCORD V Aerodeck (CE) Break 2.2 / 2.2 i EX (CE1) | F22B1, F22B2 | 132–147 cv | 1993–1997 |
