2,0 l 16V - SR20DE/DET
Hersteller
2,0 l 16V - SR20DE/DET
Achtung: Letzte verfügbare Teile!
Neuer Artikel
Satz Trimetall-Lagerschalen für die Kurbelwelle für die fünf Hauptlager des Nissan SR20DET GTi-R Vierzylinders.
Der SR20DET GTi-R ist der Nissan 2,0-Liter-Vierzylinder mit zwei obenliegenden Nockenwellen, 16 Ventilen und Turbolader, verbaut im Nissan Sunny GTI-R (N14) mit Allradantrieb. ACL bietet dafür einen Hauptlagersatz an. Die Kurbelwelle läuft in fünf Hauptlagern.

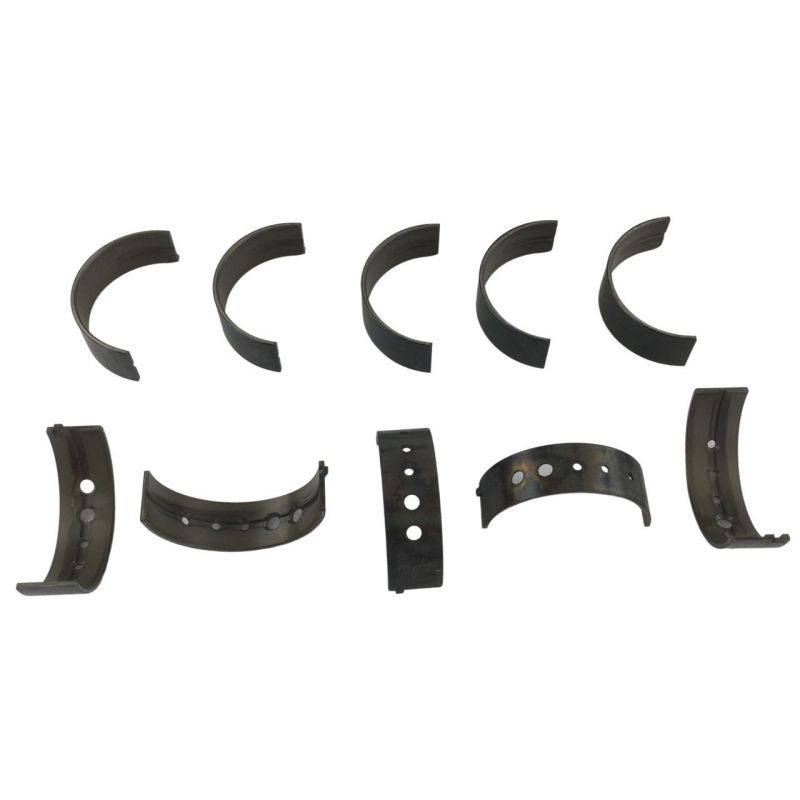

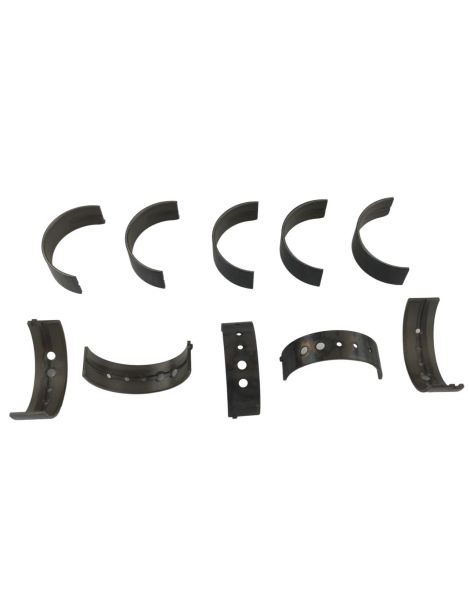

Die Kurbelwelle dieses Motors läuft in fünf Hauptlagern. Jeder Zapfen dreht sich zwischen zwei Lagerschalen, eine im Block, die andere im Lagerdeckel: Sie tragen die Kurbelwelle. Der hier gezeigte Trimetall-Satz von ACL Race Series ersetzt sie bei aufgebauten Motoren.
Ein Trimetall-Lager besteht aus drei Schichten: einem Stahlrücken, einer Zwischenschicht aus Kupfer-Blei mit hoher Tragfähigkeit und einer reibungsarmen Laufschicht, die den Zapfen schützt. Der komplette Satz deckt die fünf Hauptlager der Kurbelwelle ab. Die oberen und unteren Lagerschalen sind unterschiedlich: Jede gehört an ihren eigenen Platz.
Ein Aluminium-Bimetall verträgt etwa 8 000 psi, ein Performance-Trimetall bis zu 12 000 psi, also 50 % mehr. Daraus ergeben sich eine höhere Belastbarkeit und eine längere Lebensdauer bei Turbo-, Kompressor- und hochdrehenden Motoren.
| ACL Lager Ø Hauptlagerzapfen 54.956 / 54.980 mm Ø Lagersitz 58.944 / 58.968 mm Breite 19.1 mm |
Hinweis des Herstellers (ACL 5M2975H): Passend für GTiR-Motoren.
| Referenz | Marke und Behandlung | Maß | Wandstärke (mm) |
|---|---|---|---|
| 5M2975H-STD | ACL Race - Ohne Behandlung | Standard | 1.98 |
| 5M2975HX-STD | ACL Race - Ohne Behandlung | Std, erhöhtes Spiel (HX) | 1.967 |
| 5M2975H-.025 | ACL Race - Ohne Behandlung | +0.025 | 1.9925 |
| 5M2975H-.25 | ACL Race - Ohne Behandlung | +0.25 | 2.105 |
| 5M2975HC-STD | ACL Race - Calico | Standard | |
| 5M2975HXC-STD | ACL Race - Calico | Std, erhöhtes Spiel (HX) |
Das Betriebsspiel ist der Spalt zwischen Lager und Zapfen, in dem der Ölfilm zirkuliert.
Im Betrieb reibt der Hauptlagerzapfen nicht am Lager: Er läuft auf diesem Ölfilm, der die Last trägt. Das Spiel bestimmt die Dicke dieses Films: zu eng fließt das Öl schlecht, die Temperatur steigt und die Fressgefahr nimmt zu; zu weit entweicht das Öl, der Film verliert Tragfähigkeit und der Öldruck sinkt. Das richtige Spiel ist der Ausgleich zwischen ausreichender Schmierung und einem gut aufrechterhaltenen Ölfilm.
| Maß / Ausführung | Wann wählen | ACL Race Series |
|---|---|---|
| Standard (STD) | Serienzapfen, nicht geschliffen | 0.057 bis 0.068 mm |
| Erhöhtes Spiel (HX) | Größeres Spiel: hoher Öldurchsatz, hohe Drehzahl | 0.082 bis 0.093 mm |
| +0.025 mm | Polierter Zapfen | 0.057 bis 0.068 mm |
| +0.25 mm | Zapfen auf 0.25 mm geschliffen | 0.057 bis 0.068 mm |
Kontrolle bei der Montage: einen Messfaden (Plastigauge) auf den Zapfen legen, den Lagerdeckel mit dem vorgeschriebenen Drehmoment anziehen und die Quetschbreite mit der Skala vergleichen, um das Spiel abzulesen.
Die hier gezeigten Hauptlager von ACL sind Trimetall-Lager, ausgelegt für den Motorenbau und den Rennsport. Im Vergleich zu einem Original-Lager nehmen sie deutlich höhere Belastungen auf: Sie verkraften mehr Leistung, hohe Drehzahlen oder den Einbau eines Turbos oder Kompressors, dort wo ein Serienlager schnell an seine Grenze kommt.
 | ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, bietet mit seiner Race Series präzise Trimetall-Lager, in zahlreichen Maßen erhältlich und weltweit in getunten Motoren bewährt. |
Dieser Hauptlagersatz passt für den Nissan SR20DET GTi-R Vierzylindermotor des folgenden Fahrzeugs:
| Marke | Modell (Baureihe) | Motorcode | Leistung | Jahre |
|---|---|---|---|---|
| NISSAN | SUNNY III Fließheck (N14) 2.0 GTI-R 4x4 | SR20DET | 220–230 PS | 1990–1995 |
