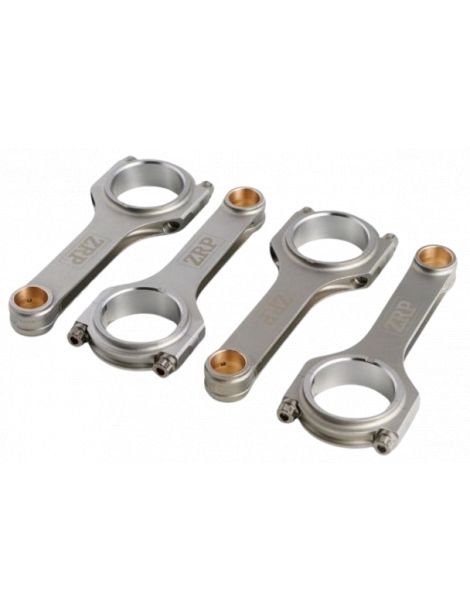

Geschmiedete Pleuel Citroën / Peugeot - 2.0L 16V - XU10J4 / XU10J4R / XU10J4Z für geschmiedete Kolben

Der Motor PSA 2.0 16V XU10J4

Der PSA XU10J4 ist ein 2,0-Liter-Vierzylinder-Reihenmotor mit 16 Ventilen aus der bekannten XU-Familie, die Peugeot und Citroën gemeinsam entwickelt haben. Als Saugmotor verbindet er einen für seine nahezu unverwüstliche Haltbarkeit bekannten Graugussblock mit einem Aluminium-DOHC-Zylinderkopf und Zahnriemenantrieb. Er hat 1.998 cm³ Hubraum (Bohrung 86 mm × Hub 86 mm, ein „quadratischer" Motor) bei einem Verdichtungsverhältnis von 10,4 bis 10,8:1. Je nach Ausführung XU10J4 (RFY), XU10J4R (RFV) oder XU10J4Z liegt die Leistung bei etwa 132 bis 155 PS und das Drehmoment bei rund 180 bis 195 Nm. Die stärksten Varianten wie der XU10J4 im 306 S16 und 405 Mi16 nutzen die ACAV-Variabelsauganlage und erreichen 155 PS.

Der XU10J4 wurde in einer breiten Peugeot- und Citroën-Palette verbaut (306 S16, 405 Mi16, 406, 605, 806, Citroën ZX, Xantia, Xsara und XM) und blieb von etwa 1992 bis 2005 in Produktion. Mit Graugussblock, integrierten Laufbuchsen und robuster Kurbelwelle zählt er zu den beliebtesten Basismotoren französischer Tuner für Rennsport und Leistungssteigerung. Um einen hochdrehenden, hochverdichteten oder auf Aufladung (Turbo oder Kompressor) umgebauten Motor standfest zu machen, bleibt das serienmäßige Triebwerk das schwache Glied, das diese geschmiedeten Pleuel ersetzen.

Die geschmiedeten Pleuel

Aus hochfestem 4340-Nickel-Chrom-Molybdän-Stahl gefertigt, verstärken diese geschmiedeten Pleuel das Triebwerk, sobald Leistung oder Drehzahl steigen. Unverzichtbar werden sie beim Umstieg auf Schmiedekolben, bei bearbeitetem Zylinderkopf, erhöhter Verdichtung, größerem Hubraum oder der Umrüstung auf Aufladung: Situationen, in denen das kostenoptimierte Serienpleuel an seine Grenzen stößt.

Ausgelegt für die hohen Belastungen getunter Motoren, im leistungsstarken Saugbetrieb ebenso wie bei Turbo- oder Kompressoraufbauten, decken diese geschmiedeten Pleuel alle Disziplinen ab: Rallye, Bergrennen, Rundstrecke und Trackday, Drift, Drag und Time Attack. Sie begleiten Stage-2-, Stage-3- und Stage-4-Aufbauten und darüber hinaus bis zum Wettbewerbsmotor.

Technische Daten der geschmiedeten Pleuel XU10J4

Anzugsmoment und Längung

Die Hersteller empfehlen die Messung der Schraubendehnung (Stretch Gauge) als Referenzmethode zum Anziehen der Pleuelschrauben; die dem Kit beiliegende Anleitung hat stets Vorrang. Wo ein Anzugsdrehmoment angegeben ist, gilt es mit ARP-Schmiermittel.

Technischer Leitfaden

Geschmiedeter 4340-Stahl: Was ist das?

Die Pleuelprofile

H-Beam-Profil. Sein „H"-Querschnitt verleiht ihm große Steifigkeit und hervorragende Beständigkeit gegen Biegung und Druck. Etwas schwerer als ein I-Beam-Pleuel, setzt es vor allem auf Festigkeit: das bevorzugte Profil für drehmomentstarke Motoren, große Hubräume und den Drag-Einsatz. Auf einem auf Zuverlässigkeit und Standfestigkeit ausgelegten XU10J4, auch bei Aufladungsumbauten, ist es eine sichere Wahl.

Wie wählt man seine Pleuelschrauben?

Die Pleuelschraube gehört zu den am stärksten beanspruchten Bauteilen des gesamten Motors. Das Prinzip ist einfach: die ARP-Güte auf das tatsächliche Ausbaustadium abstimmen und anschließend Anzugsdrehmoment und Dehnung genau einhalten.

ARP 2000 (Zugfestigkeit etwa 220.000 psi, also ~1.517 MPa) ist der Hochleistungsstandard. Geeignet für Aufbauten bis etwa 200 PS pro Zylinder und Dauerdrehzahlen bis ~8.500 U/min, ist es die verbreitetste Güte auf Rundstrecke, Trackday, Rallye, Drift, Drag und Bergrennen, geschätzt für Robustheit und ein hervorragendes Verhältnis von Festigkeit und Preis.

Messung der Schraubenlängung

ARP-Längenmessuhr kaufen →

Die angebotenen Marken

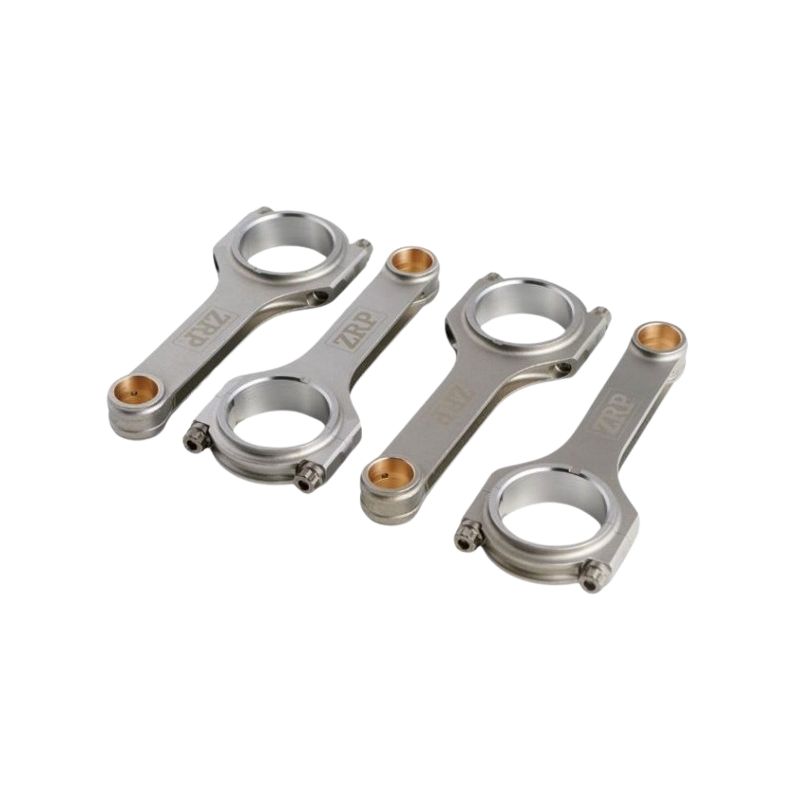

ZRP ist eine griechische Marke für geschmiedete Hochleistungspleuel, entworfen von Alex Drakos in Athen. Jedes Pleuel wird aus 4340-Stahl geschmiedet, präzise bearbeitet und auf ±1 g gewuchtet, um bei hoher Drehzahl zuverlässig zu bleiben. Erhältlich im I-Beam- oder H-Beam-Profil mit ARP 2000-, L19- oder Custom Age 625+-Schrauben, werden sie im eigenen Haus für Motorenbau und Motorsport entwickelt und geprüft.

Glossar

1) Kleines Pleuelauge 2) Durchmesser kleines Auge 3) Pleuelschaft 4) Pleuelschraube 5) Großes Pleuelauge 6) Mutter / Pleuelschraube 7) Pleueldeckel 8) Durchmesser großes Auge 9) Augenabstand

Fahrzeugkompatibilität des Motors PSA 2.0 16V XU10J4

Diese geschmiedeten Pleuel sind mit Peugeot- und Citroën-Fahrzeugen kompatibel, die mit dem 2.0 16V XU10J4 (RFY), XU10J4R (RFV) und XU10J4Z ausgestattet sind:

Warum ist es die wirtschaftlichste Lösung?

Wenn ein Serien-Kurbeltrieb aufgibt (gebrochenes, verbogenes oder angeschlagenes Pleuel), erfordert die bloße Rückkehr zur Serienkonfiguration den Austausch der Pleuel und häufig auch der gleichzeitig beschädigten Kolben. Die Rechnung steigt schnell für eine reine Instandsetzung, ohne jeden Zugewinn an Festigkeit.

Für ein vergleichbares oder sogar geringeres Budget bringt der Einbau geschmiedeter 4340-Pleuel zusammen mit Schmiedekolben deutlich mehr Zuverlässigkeit und Sicherheitsreserve, dazu echtes Potenzial für spätere Leistungssteigerungen. Es ist die Wahl europäischer Tuner seit über fünfzehn Jahren.

Bei gleichem Budget: mehr Zuverlässigkeit, mehr Potenzial, mehr Langlebigkeit.
