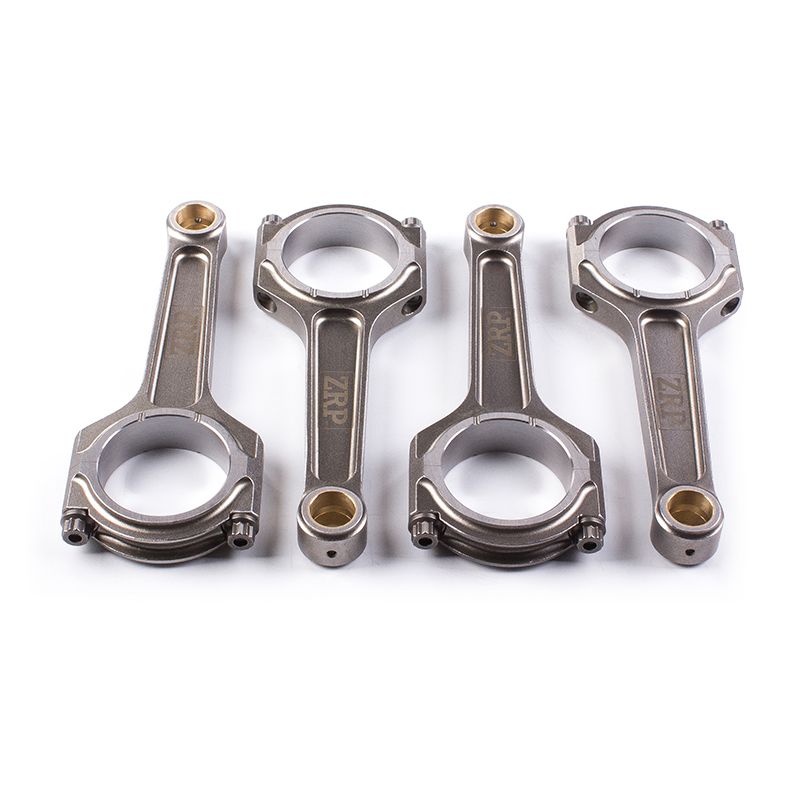

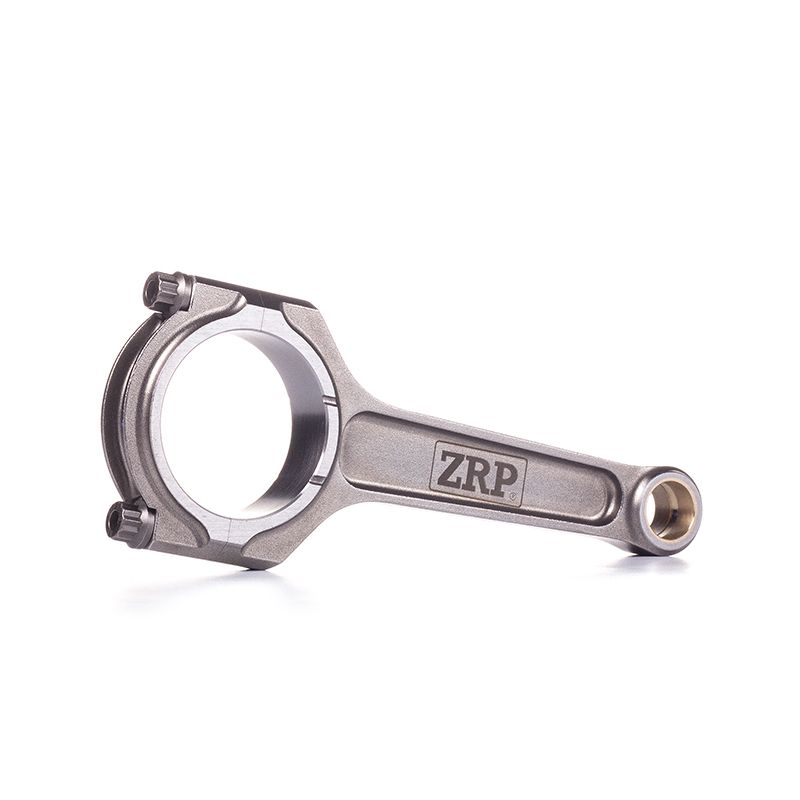

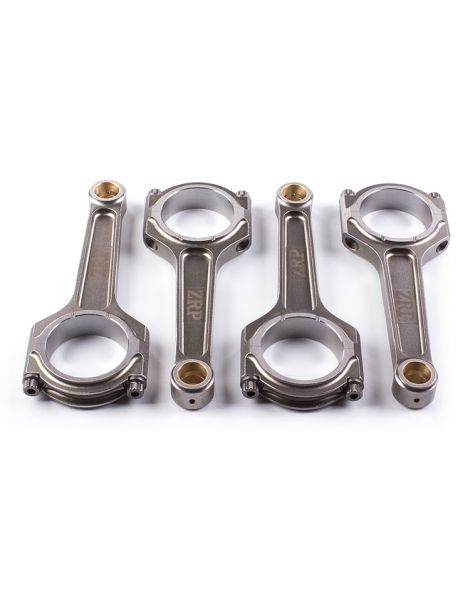

Kit de 4 bielles forgées en acier 4340 pour Volkswagen 1.4L 16V AFH AFK AHW.
Le 1.4 16V de Volkswagen, codes AFH, AFK et AHW, est un quatre-cylindres atmosphérique de 1 390 cm³ à culasse seize soupapes. Ses cotes quasi carrées (alésage 76,5 mm, course 75,6 mm) et son remplissage soigné lui donnent un caractère volontaire dans les tours ; entre 1996 et 2002, il a animé les petites cylindrées du groupe VAG, Polo III, Lupo, SEAT Ibiza et Cordoba, avec 100 à 101 ch selon les versions.
Ce bloc compact est une base de préparation classique : admission, ligne d’échappement, arbres à cames plus généreux, culasse retravaillée, jusqu’à la conversion turbo ou compresseur. Le moteur suit volontiers, mais son attelage mobile n’a pas été conçu pour cela : les bielles d’origine sont réalisées en métal fritté, un procédé économique et parfaitement adapté à la série, dont la tenue chute dès que la pression cylindre et le régime sortent du cadre prévu.
La bielle devient alors le point de rupture le plus probable, avant le vilebrequin comme avant le bloc. Un jeu forgé en acier 4340, usiné et apparié, replace la marge au bon endroit : il autorise la montée en régime, encaisse la charge d’une suralimentation ajoutée et supporte le surpoids de pistons forgés sans faire vieillir prématurément les paliers.
Une bielle forgée naît d’un lopin d’acier comprimé sous presse : le fibrage du métal suit le contour de la pièce et lui procure une résistance qu’aucune bielle coulée ou frittée n’atteint. Le corps est ensuite usiné sur toutes ses faces, puis pesé et équilibré à l’unité, de sorte que les efforts d’inertie et de combustion se répartissent également sur les quatre cylindres.
Le jeu proposé pour ce 1.4 16V reprend les cotes d’origine, entraxe 144 mm et axe de 17 mm : il se monte sans retoucher le vilebrequin ni les pistons, tout en relevant nettement la charge admissible. Le profil I-Lite retenu par ZRP privilégie la légèreté, ce qui va dans le sens d’un petit moteur qui aime les hauts régimes.
Ces bielles couvrent les usages sportifs du 1.4 16V : rallye, circuit et roulage, drift, drag, course de côte et time attack. Elles sécurisent les préparations Stage 2, Stage 3 et Stage 4+, c’est-à-dire dès que pistons forgés, arbres à cames pointus, rupteur relevé ou ajout d’une suralimentation portent la pression cylindre au-delà de ce que la bielle de série peut encaisser.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 17 mm | Largeur pied | Diamètre tête OEM n.p. | Largeur tête | Entraxe OEM 144 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| R-VW-003-I | ZRP | I-Lite | ARP 2000-5/16"-38mm | 17 mm | 50,6 mm | 20 mm | 144 mm | 425 g |
| Bielle | Visserie | Couple de serrage | Allongement préconisé |
|---|---|---|---|
| ZRP (R-VW-003-I) | ARP 2000 | 40,7 N·m | 0,140 – 0,152 mm |
Les fabricants privilégient la mesure de l’allongement des vis (stretch gauge) plutôt que le seul couple : la notice fournie avec le kit fait toujours foi. Les valeurs ci-dessus s’entendent vis enduites de lubrifiant ARP.
| L’acier 4340 est un acier allié au nickel, au chrome et au molybdène, employé aussi bien en aéronautique qu’en sport automobile. Forgé puis traité thermiquement (trempe et revenu), il combine une limite élastique élevée, une excellente tenue en fatigue et une bonne ductilité. Comparé à une bielle d’origine en métal fritté, optimisée pour le coût de série, une bielle forgée 4340 gagne environ 19 % de limite élastique, 8 % de résistance à la traction et de 19 à 37 % de résistance en fatigue : sa durée de vie sous charges répétées est plusieurs fois supérieure. Voilà pourquoi le 4340 forgé s’impose dès que la suralimentation ou le régime grimpent. |
 | Profil I. Sa section centrale affinée allège la bielle : moins d’inertie, des montées en régime plus franches et un bas moteur réactif. C’est le profil de référence sur les petits quatre cylindres comme ce 1.4 16V. La version I-Lite de ZRP pousse la logique d’allègement plus loin, pour libérer le régime sans sacrifier la robustesse. |
La vis de bielle compte parmi les pièces les plus sollicitées de l’attelage mobile : c’est elle qui maintient le chapeau serré sur le maneton à chaque cycle. Le kit est livré avec de la visserie ARP, gage de fiabilité.
 | ARP 2000 (résistance à la traction d’environ 220 000 psi, soit près de 1 517 MPa) est le standard haute performance. En diamètre 5/16", il convient jusqu’à 150 ch par cylindre et 8 500 tr/min : une marge très confortable sur ce 1.4 16V. C’est le grade le plus répandu en circuit, trackday, drift, rallye, drag et course de côte, sans contrainte de stockage particulière. |
| En complément du serrage au couple, la mesure de l’allongement de la vis au montage est la vérification la plus fiable d’une précharge juste et reproductible. Vis montée, on place une jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son étirement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple et allongement ci-dessus). En s’affranchissant des écarts de frottement propres au seul serrage au couple, cette méthode garantit une précharge homogène et sécurise le bas moteur, y compris sur un petit 1.4 16V poussé en haut régime. |
Acheter la jauge d'allongement ARP →
 | ZRP est une marque grecque de bielles forgées haute performance, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Le kit proposé ici se décline en profil I (version I-Lite allégée) avec visserie ARP 2000. Conçues et contrôlées en Grèce, ces bielles sont éprouvées en rallye, sur circuit et en drift. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées sont compatibles avec les véhicules du groupe VAG équipés du 1.4 16V (codes AFH, AFK, AHW). Voici les principaux modèles concernés :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| SEAT | Cordoba (6K1, 6K2) | AFH / AQQ / AUB | 101 ch | 1996–2002 |
| SEAT | Ibiza (6K) | AFH / AQQ / AUB | 101 ch | 1997–2002 |
| Volkswagen | Polo III (6N) | AFH | 100 ch | 1996–1999 |
Référence OEM :
Quand le bas moteur cède au milieu d’une préparation, la facture ne se limite jamais à la bielle : bloc rayé ou percé, vilebrequin à reprendre, parfois culasse et turbo à changer, sans compter l’immobilisation. Le jeu de bielles forgées coûte une fraction de cette remise en état.
Le calcul est encore plus favorable si les bielles sont posées pendant que le moteur est déjà ouvert : la main-d’œuvre est mutualisée avec le reste de la préparation. Sur un 1.4 16V destiné au circuit ou à la compétition, c’est la dépense qui protège toutes les autres et permet de rouler sans surveiller le compte-tours.
