Versterkte ARP-cilinderkoptapeinden Honda D16Y8

De betrokken motoren

Deze kit past op de lijnviercilinder met 16 kleppen van 1,6 liter Honda D16Y8, onder meer gemonteerd op de Civic VI (EJ8) en de CR-X del Sol Si (EH6).

De cilinderkop wordt standaard vastgehouden door tien Honda-kopbouten (referentie 90005-PM3-003, M11-schroefdraad), in drie stappen aangehaald op 20, 49 en daarna 67 Nm, met een laatste ronde van bout 1 en 2 op 67 Nm. Deze bouten worden bij elke montage in de draad van het blok gedraaid.

Versterkte ARP-cilinderkoptapeinden

De cilinderkopbouten moeten de kop vast op het blok houden ondanks de druk in de verbrandingskamers. Ze zorgen dat de pakking samengeperst blijft; zodra hun klemkracht afneemt, ontstaan er lekken tussen kop en blok.

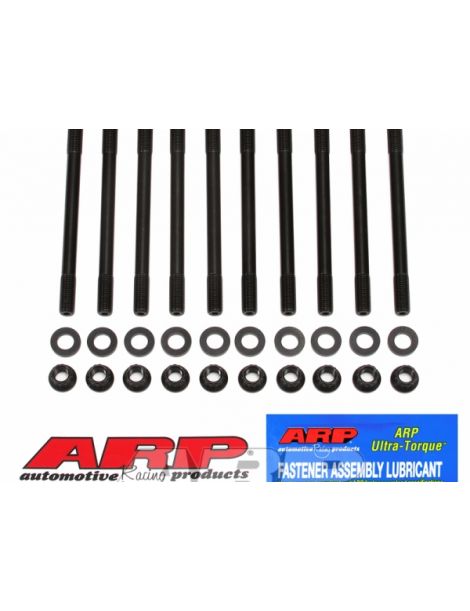

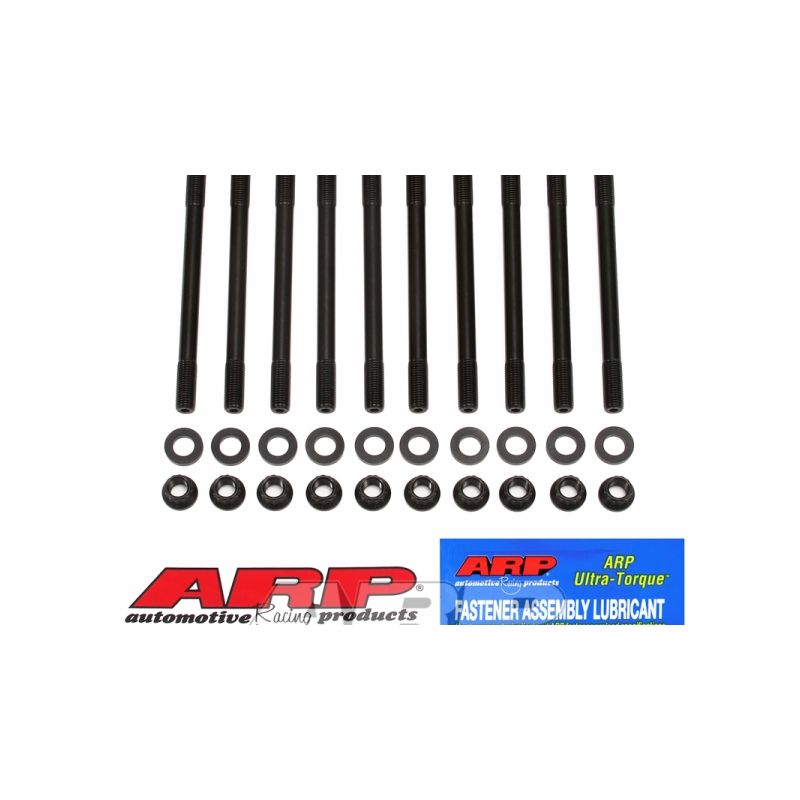

Voor deze motoren biedt ARP kit 208-4305 aan: tapeinden van 10 mm in 8740 en 12-puntsmoeren. De handleiding vraagt eerst de draden in het blok te reinigen, de tapeinden met de hand in te draaien, de cilinderkop te plaatsen en daarna draden, moeren en sluitringen te smeren met het meegeleverde ARP Ultra-Torque-smeermiddel vóór het aanhalen in drie gelijke stappen, in de volgorde van de fabrikant. 8740 is een chroom-molybdeenstaal dat ARP opgeeft met 200.000 psi treksterkte. Ter referentie: de standaardbouten van een motor behoren meestal tot de sterkteklassen 10.9 en 12.9, met een minimale treksterkte tussen 150.800 en 176.900 psi. In 10 mm houden de 8740-tapeinden stand tot 500 pk op deze viercilinder (berekende richtwaarde).

Technische kenmerken

Aanhaalmoment

De tapeinden worden met de hand, zonder koppel, in het blok gedraaid. Hun handleiding staat schroefdraadborging toe als ze blijvend vast moeten zitten, op voorwaarde dat het aanhalen klaar is voor ze uithardt.

Zo nodig kunnen de draden in het blok worden nagesneden met het ARP-gereedschap voor het reinigen van schroefdraad, zoals de handleiding aangeeft.

Als de tapeinden in de koelwatermantel uitkomen, schrijft de handleiding het ARP-afdichtmiddel op de blokdraden voor.

Het eindaanhalen gebeurt in drie opeenvolgende stappen, volgens de aanhaalvolgorde van de fabrikant; deze aanhaalmomenten gelden alleen met ARP-montagesmeermiddel op de schroefdraad en onder de moeren.

De handleiding schrijft ook ARP-smeermiddel op de ringen voor.

De bovenstaande aanhaalmomenten komen uit de ARP-handleiding 208-4305, versie die geldt op de dag van publicatie. Bij verschillen geldt de officiële handleiding, die de volledige procedure inclusief aanhaalvolgorde beschrijft. Raadpleeg de ARP-handleiding 208-4305

Technische gids

De opgegeven aanhaalmomenten hebben alleen zin met ARP-montagevet, aangebracht op de schroefdraad en onder de moeren.

Het merk ARP

ARP (Automotive Racing Products) ontstond begin jaren 1970 op initiatief van Gary Holzapfel, een ingenieur uit de lucht- en ruimtevaart, vastbesloten om motorschade door te zwakke bouten in de autosport uit te bannen. Het bedrijf ontwerpt en maakt in Californië duizenden referenties, in verschillende materiaalkwaliteiten voor elk gebruik.

De voordelen ten opzichte van de originele bouten

Criterium	Originele kopbouten	Versterkte ARP-tapeinden
Aanhaalmethode	20, 49 daarna 67 Nm	Drie gelijke stappen op koppel
Draad in het blok	Werkt bij elke montage	Gespaard: tapeinden met de hand ingedraaid

Wanneer tapeinden noodzakelijk worden

Op een motor die origineel is gebleven, doen de standaardbouten hun werk. Overstappen op versterkte bouten wordt zinvol zodra:

• Het vermogen ligt boven het standaardvermogen, bij een opgevoerde atmosferische motor of met turbo
• De compressieverhouding wordt verhoogd
• Er een versterkte MLS-pakking wordt gemonteerd, met haar behoefte aan een hoge en gelijkmatige voorspanning
• De kop al eens is losgekomen of de pakking al heeft begeven
• De motor in wedstrijden wordt gebruikt, met intense warmtecycli en herhaalde demontages

Voertuigcompatibiliteit

OEM-referentie: 90005-PM3-003

Waarom is dit de voordeligste oplossing?

Op de D16Y8 zijn de originele bevestigingen ontworpen voor het standaardvermogen en worden ze de zwakke schakel zodra de motor zwaarder wordt belast. De bouten vervangen door een kit ARP 8740-tapeinden kost veel minder dan een cilinderkop opnieuw te doen, inclusief pakking en arbeidsloon.

Denk aan de versterkte koppakking

Om ten volle te profiteren van versterkte bouten, combineert u ze met een koppakking die dezelfde druk verdraagt. Dit is de pakking die wij voor deze motor aanbieden:
