Trimetalen drijfstanglagers Honda K20A2 K20Z1 K20C1 K24

De Honda K20 en K24 viercilinders

De K20 en K24 zijn de viercilinders van 2,0 en 2,4 liter met 16 kleppen en dubbele bovenliggende nokkenassen uit de K-familie van Honda: de K20A2 en K20Z1 van de Civic Type R EP3 en Integra DC5, de K24 van de Accord, CR-V, Element, Odyssey, Stepwgn, FR-V en Elysion, en de K20C1 met turbo van de recente Civic Type R. ACL en King geven één lagerset voor deze motoren: dezelfde kruktapdiameter, één set dekt de familie.

Af fabriek krijgt deze motor serie-drijfstanglagers, gedimensioneerd voor de belastingen van de originele motor: zodra vermogen, toerental of turbodruk toenemen, bereiken ze hun grenzen.

Trimetalen drijfstanglagers

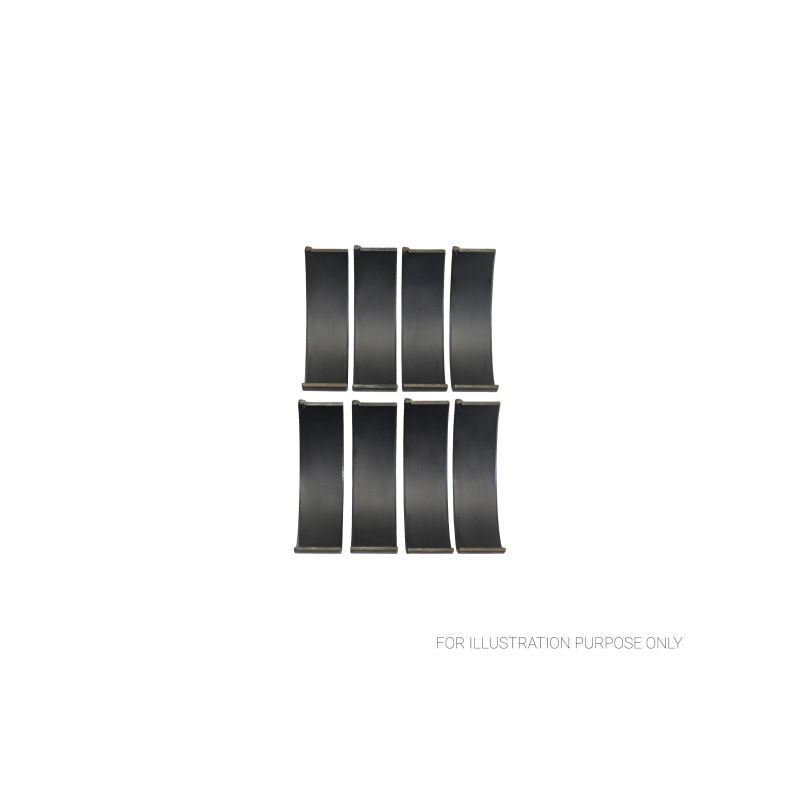

Een trimetalen lager bestaat uit drie lagen: de stalen rug voor de stijfheid, de koper-loodtussenlaag voor de draagkracht en daarboven de antifrictie-glijlaag die de drijfstangtap beschermt. Deze set bevat 8 lagerhelften, dus 4 paren.

Waar een aluminium bimetaal lager, ontworpen voor lage tot gemiddelde belastingen, ongeveer 8 000 psi verdraagt, gaat een performance-trimetaal lager tot 12 000 psi: 50 % extra marge. Dat houdt het duurzaam in een motor met turbo of compressor, of in een motor die hoog toert.

Technische specificaties

Technische gids

Deze trimetalen drijfstanglagers van ACL en King, ontworpen voor motorbouw en motorsport, dragen veel meer belasting dan een origineel lager, of de motor nu meer vermogen krijgt, hoger toert of een turbo of compressor krijgt. Ze bestaan in meerdere maten: de standaardmaat, een maat +0.025 / +0.026 mm voor een drijfstangtap die alleen gepolijst is, slijpmaten van +0.25 en +0.50 mm en een HX / STDX-versie met vergrote speling voor hoogtoerige motoren of motoren met een hoog oliedebiet. Daarmee kan een geslepen krukas zonder gammawissel weer in gebruik worden genomen en de speling op olie en gebruik worden afgesteld.

De twee merken

	ACL Bearing Company, een Australische fabrikant van hoogwaardige motorlagers sinds 1949, biedt met zijn Race Series-gamma nauwkeurige trimetalen lagers, verkrijgbaar in talrijke maten en beproefd op geprepareerde motoren wereldwijd. De Calico-versie (achtervoegsel HC) krijgt daarbovenop de CT-1-coating, een droge filmsmering die wrijving en slijtage door abrasie vermindert.

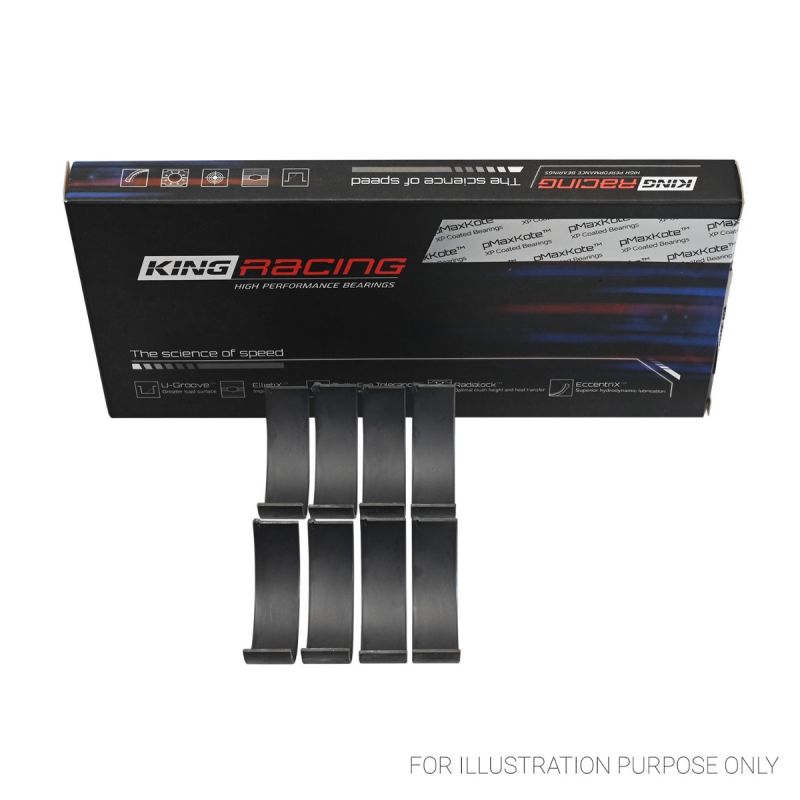

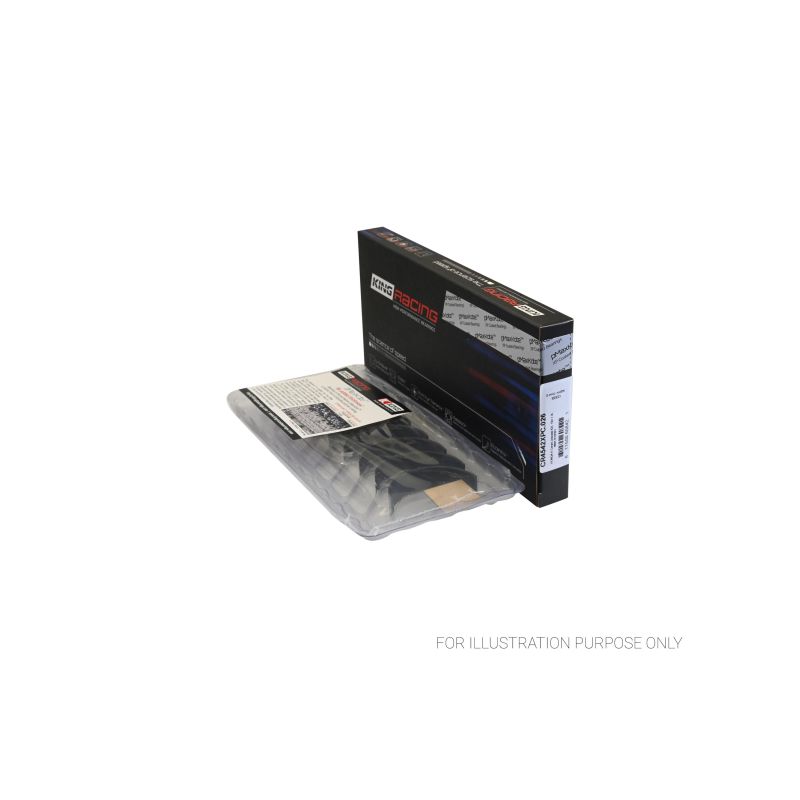

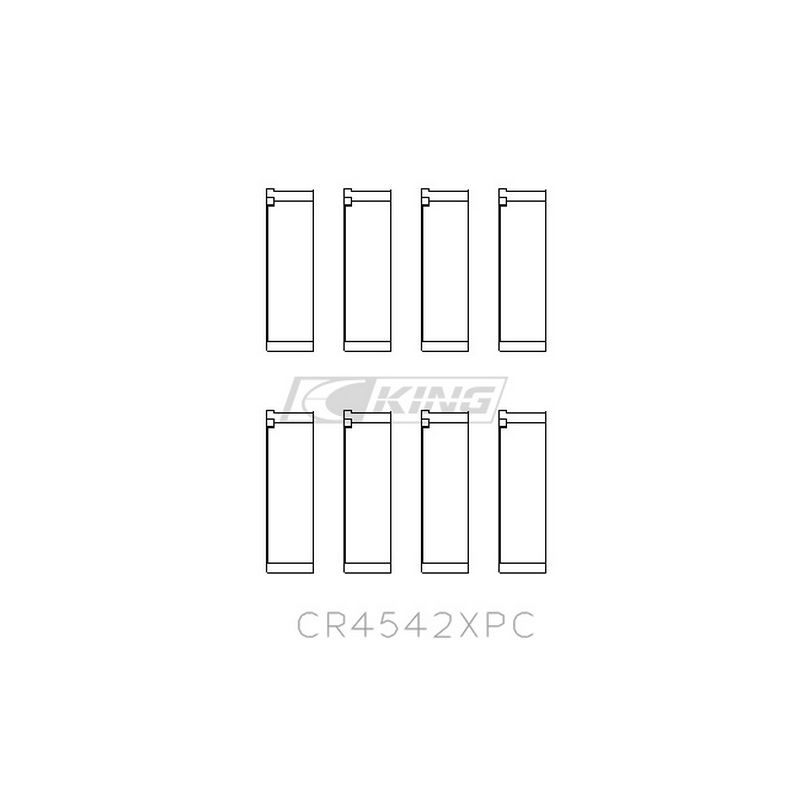

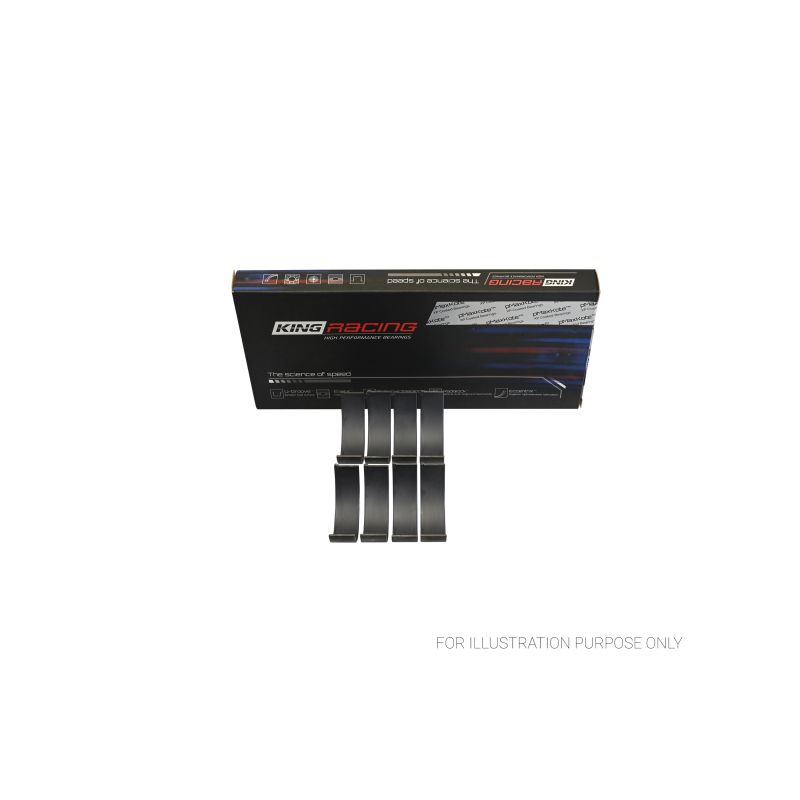

	King Engine Bearings, een Israëlische fabrikant van hoogwaardige motorlagers sinds de jaren 1960, biedt met zijn trimetalen pMax Black-legering, in de XPC-versie voorzien van een pMaxKote-coating, lagers ontworpen voor zware belastingen.

Constructie en voordelen

Kenmerk	ACL Race Series	King Racing
Doorsnede
Type	Trimetalen lager voor hoge prestaties	Trimetalen lager voor hoge prestaties
Land van fabricage	Australië	Israël
Constructie	Trimetaal: stalen rug, koperlaag, zachte oppervlakte	Trimetaal: stalen rug, koperlaag, zachte oppervlakte
Legering	Race Series (koper-lood)	pMax Black (gehard koper-lood)
Beschermende coating	Nee (Race); Calico CT-1 (HC)	Ja, pMaxKote: polymeercoating op het oppervlak die slijtage beperkt bij verminderde smering (koude starts, dunne oliefilm).
Beschikbare maten	Standaard tot +0.25 mm (+ vergrote speling HX)	Standaard tot +0.50 mm (+ vergrote speling STDX)

Voertuigcompatibiliteit

Deze drijfstanglagerset past op de K20 en K24 viercilinders van de volgende Honda-modellen:
