Junta de culata reforzada BMW S58B30

Los motores BMW cubiertos

El BMW S58B30 es el seis cilindros en línea de gasolina biturbo de 3,0 litros que equipa los BMW M2, M3, M4, X3 M y X4 M. Su diámetro es de 84 mm con una carrera de 90 mm.

Esta junta de origen lleva la referencia 11 12 8 088 729. BMW la designa como junta de culata, sin precisar su construcción, y le da un espesor de 0,95 mm. El motor monta solo una. Está calibrada para la presión de combustión de origen: cuando esta sube, el apriete se relaja, la culata se levanta y el refrigerante pasa a un cilindro.

Las juntas de culata reforzadas

La junta de culata no hace la estanqueidad por sí sola: esta se mantiene porque la tornillería aprieta la culata contra el bloque. Una junta de composite acaba aplastada para siempre por encima de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLX soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión. El O-Ring reparte los papeles de otro modo: su anillo inoxidable asegura solo la estanqueidad de la combustión, el cuerpo gestiona los circuitos de agua y de aceite, y no hay nada que mecanizar en el bloque.

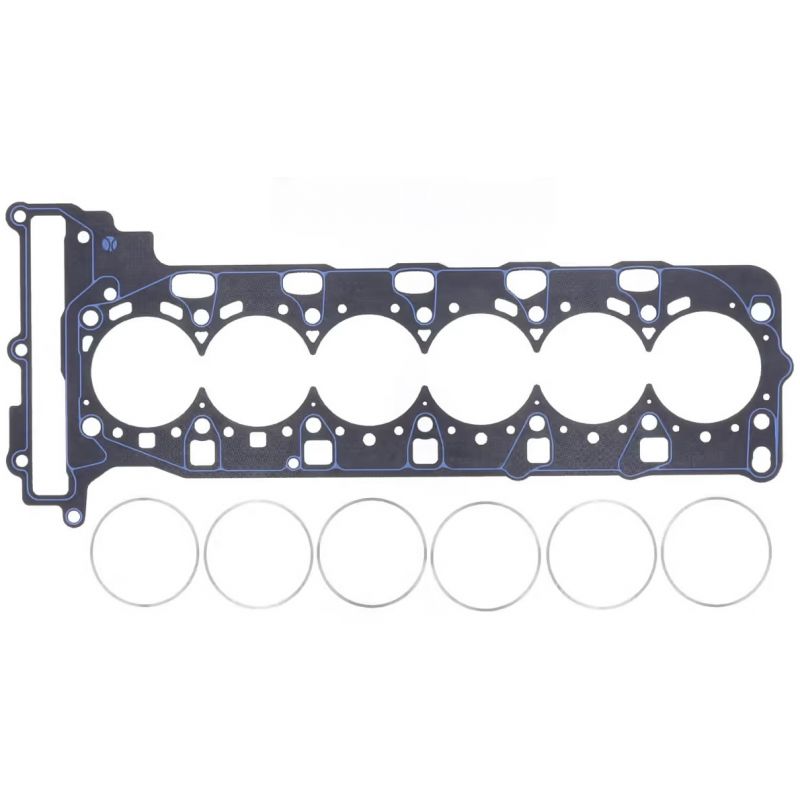

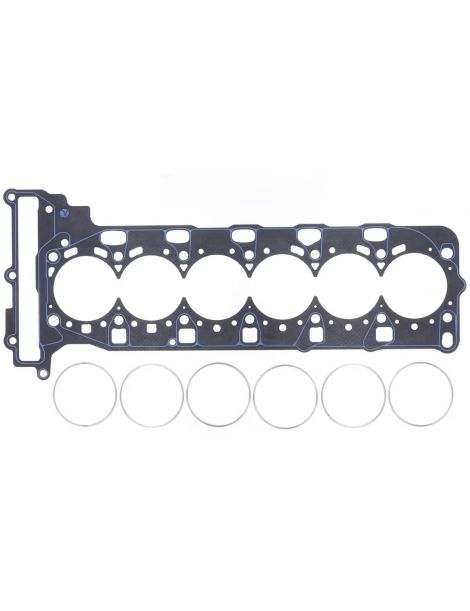

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en tres construcciones: O-Ring con anillo inoxidable, MLX con tope de cámara y DST con doble tope. Todas las juntas tienen un diámetro de 85 mm, superior al diámetro de 84 mm del motor, y los espesores van de 0,91 a 1,80 mm suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

El volumen de la junta es el espacio libre que deja sobre cada cilindro. Se suma a la cámara de combustión: cuanto mayor es, más baja la relación de compresión. Compárelo solo entre juntas del mismo diámetro.

Preparación y montaje

Antes del montaje, compruebe con una regla la planitud de la culata y del bloque, y mande rectificar si hace falta. Ninguna de estas juntas exige pasta de estanqueidad: Athena y Cometic las entregan ya tratadas.

Guía técnica

Las tres construcciones propuestas

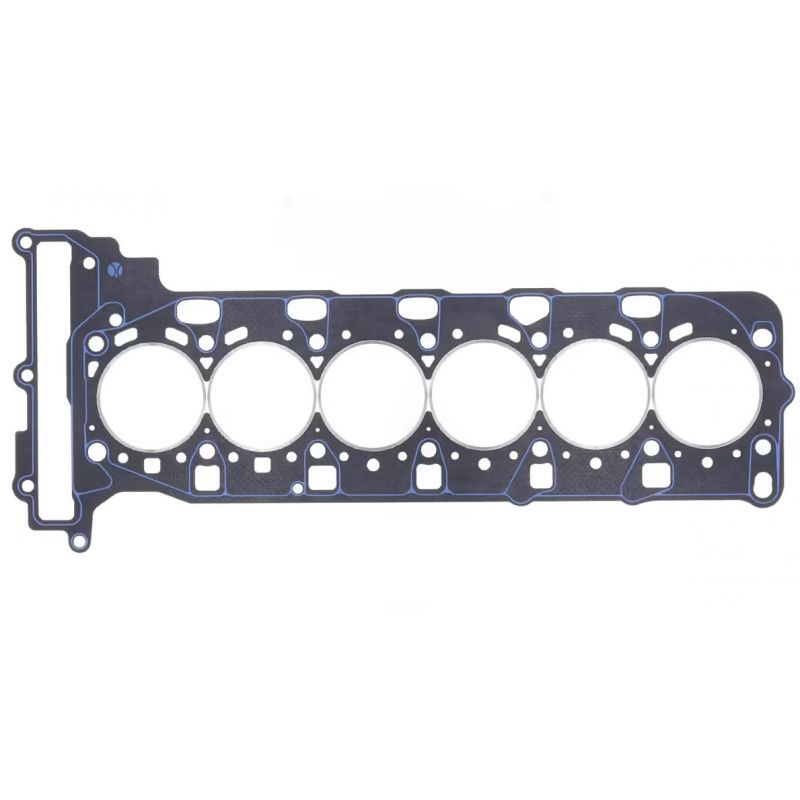

	DST Cometic Un conjunto de siete láminas de acero inoxidable: dos láminas «stopper» integradas y plegadas con precisión, junto con láminas de estanqueidad embutidas y recubiertas con el tratamiento propio de Cometic. La fuerza de apriete se reparte de manera uniforme entre la culata y el bloque, lo que reduce de forma notable la deformación del diámetro y mejora la fiabilidad de la estanqueidad. La DST se monta directamente, sin mecanizado adicional de la culata, sin ranurado ni O-Ring, como suele exigirse en sobrealimentación extrema. Da continuidad al diseño MLX con stopper de Cometic.
	MLX Cometic Un conjunto multicapa de acero inoxidable cuya lámina central, plegada con precisión, forma un tope alrededor de la cámara de combustión. Las láminas exteriores embutidas aíslan los pasos de aceite y de refrigerante. El apriete local aumenta sin acrecentar la deformación del diámetro. A elegir cuando la sobrealimentación pide una junta de acero íntegro más resistente, en 85 mm únicamente.
	O-Ring / Cut Ring Athena Una plancha de acero revestida de fibra de aramida sin amianto, con un anillo de compresión de acero inoxidable alrededor de cada cilindro. El anillo concentra el apriete en un diámetro reducido, allí donde se decide la estanqueidad, y un cordón de silicona protege los pasos de agua y de aceite. Es la construcción que resiste las presiones más altas, y la única que encaja con una culata ya preparada con un hilo de compresión.

Elegir el diámetro y el espesor

El diámetro de la junta. El O-Ring Athena, el MLX Cometic y el DST Cometic existen todos en 85 mm, y solo en ese diámetro.

El espesor. La junta de origen tiene 0,95 mm. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Con la de 0,91 mm, más fina que la junta de origen, mida con comparador cuánto sobresalen sus pistones por encima del bloque: ese valor fija la holgura que queda entre el pistón y la culata.

Las dos marcas

	Athena S.p.A. es un fabricante italiano de juntas y componentes para motores; su sede y su planta principal están en Alonte, en el Véneto. El grupo fabrica también en España, Estados Unidos, Brasil e India. Sus juntas multicapa equipan a fabricantes de automóviles como primer equipo, y su gama de competición se diseña y se construye íntegramente en Italia.
	Cometic Gasket, Inc. nació en 1989 en Concord, Ohio: este fabricante estadounidense diseña juntas y soluciones de estanqueidad para motores. Su especialidad es la junta producida por encargo, con el diámetro y el espesor deseados. Toda su fabricación sigue en Estados Unidos, con materiales estadounidenses.

Ventajas frente a la junta de origen

Cuándo se hace necesaria una junta reforzada

• Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
• Cilindro rectificado más allá de lo que cubre el diámetro de la junta de origen
• Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
• Motor que ya ha perdido su junta, o que consume refrigerante
• Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Referencia OEM: 11 12 8 088 729.

Importante: las referencias de esta ficha solo convienen al S58B30: compruebe el código motor de su vehículo antes de pedir.

¿Por qué pasar a una junta reforzada?

La junta reforzada conserva su forma en lugar de aplastarse cuando la presión de combustión supera lo que la junta de origen puede aguantar.

Cuando la potencia sube, con turbo, con compresor o con una relación de compresión más alta, la junta de culata es el primer eslabón que falla en la parte alta del motor. Elegirla reforzada es, por tanto, cuestión de fiabilidad más que de confort: evita la avería y el desmontaje de culata que la acompaña.
