Joint de culasse renforcé BMW S58B30

Les moteurs BMW concernés

Le BMW S58B30 est le six-cylindres en ligne essence biturbo de 3,0 litres qui équipe les BMW M2, M3, M4, X3 M et X4 M. Son alésage est de 84 mm pour une course de 90 mm.

Ce joint d'origine porte la référence 11 12 8 088 729. BMW le désigne comme joint de culasse, sans préciser sa construction, et lui donne une épaisseur de 0,95 mm. Le moteur n'en reçoit qu'un. Il est calibré pour la pression de combustion d'origine : quand elle monte, le serrage se relâche, la culasse se soulève et du liquide de refroidissement passe dans un cylindre.

Les joints de culasse renforcés

Le joint de culasse ne fait pas l'étanchéité à lui seul : elle tient parce que la visserie plaque la culasse sur le bloc. Un joint composite s'écrase pour de bon au-delà de 100 N/mm² de contrainte admissible, alors que l'acier inoxydable 301 des MLX en supporte 517 N/mm², soit 5 fois plus, et reprend sa forme à chaque combustion. L'O-Ring répartit autrement les rôles : son anneau inox assure seul l'étanchéité de la combustion, le corps gère les circuits d'eau et d'huile, et rien ne s'usine dans le bloc.

Cette fiche réunit les références de deux fabricants de compétition, Athena et Cometic, en trois constructions : O-Ring à anneau inox, MLX à butée de chambre et DST à double butée. Tous les joints ont un alésage de 85 mm, supérieur à l'alésage de 84 mm du moteur, et les épaisseurs vont de 0,91 à 1,80 mm de quoi ajuster le taux de compression sans toucher aux pistons ni à la culasse. En règle générale, on retient un alésage de joint supérieur d'au moins 0,5 mm à l'alésage réel des cylindres. Chaque référence est vendue à l'unité, un joint par moteur.

Caractéristiques techniques

Le volume du joint correspond à l'espace libre ménagé au-dessus de chaque cylindre. Il s'ajoute à la chambre de combustion : plus il est important, plus le taux de compression diminue. Comparez-le uniquement entre joints de même alésage.

Préparation et montage

Avant le montage, vérifiez à la règle la planéité de la culasse et du bloc, et faites rectifier si besoin. Aucun de ces joints n'exige de pâte d'étanchéité : Athena et Cometic les livrent déjà traités.

Guide technique

Les trois constructions proposées

	DST Cometic Un empilement de sept feuilles d'acier inoxydable : deux feuilles intégrales repliées avec précision, les « stoppers », associées à des feuilles d'étanchéité embouties et revêtues d'un traitement propre à Cometic. La force de serrage se répartit de façon uniforme entre la culasse et le bloc, ce qui réduit nettement la déformation de l'alésage et fiabilise l'étanchéité. Le DST se monte directement, sans usinage supplémentaire de la culasse, sans rainurage ni O-Ring, comme on en exige d'ordinaire en suralimentation extrême. Il prolonge la construction MLX à stopper de Cometic.
	MLX Cometic Un empilement multicouche d'acier inoxydable dont la feuille centrale, pliée avec précision, forme une butée autour de la chambre de combustion. Les feuilles extérieures embouties isolent les passages d'huile et de liquide de refroidissement. Le serrage local augmente sans accroître la déformation de l'alésage. À retenir quand la suralimentation demande un joint tout acier plus résistant, en 85 mm uniquement.

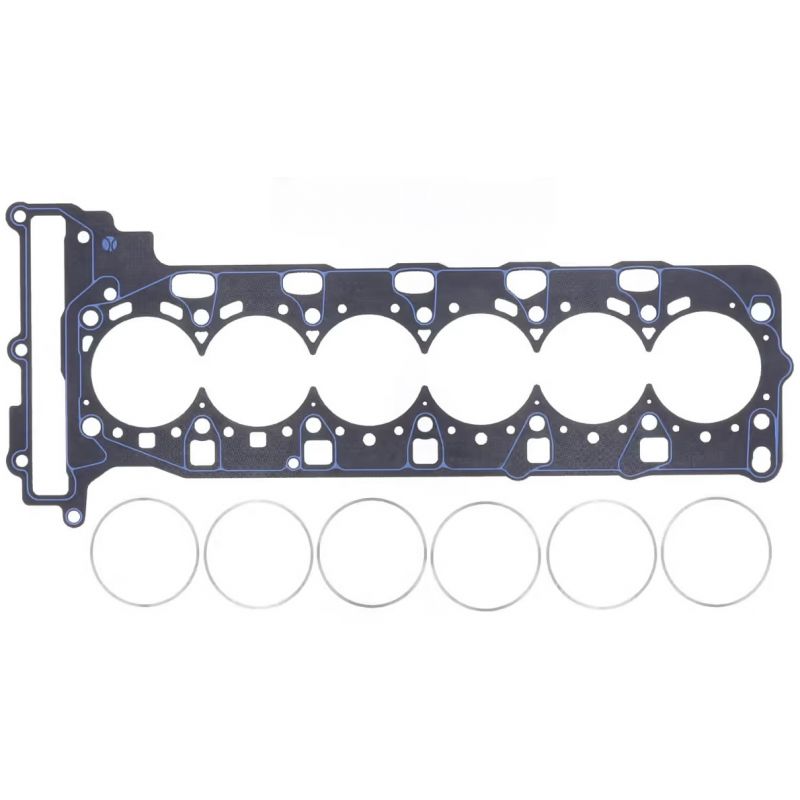

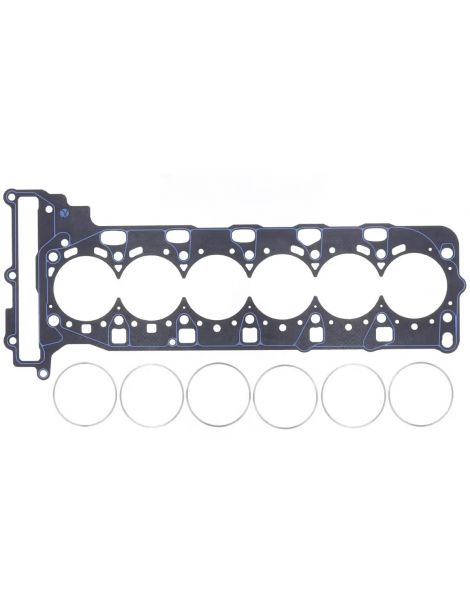

	O-Ring / Cut Ring Athena Une tôle d'acier revêtue de fibre d'aramide sans amiante, avec un anneau de compression en acier inoxydable autour de chaque cylindre. L'anneau concentre le serrage sur un diamètre réduit, là où se joue l'étanchéité, et un cordon de silicone protège les passages d'eau et d'huile. C'est la construction qui supporte les pressions les plus élevées, et la seule qui s'accommode d'une culasse déjà préparée avec un fil de compression.

Choisir son alésage et son épaisseur

L'alésage du joint. L'O-Ring Athena, le MLX Cometic et le DST Cometic existent tous en 85 mm, et uniquement dans cet alésage.

L'épaisseur. Le joint d'origine fait 0,95 mm. Un joint plus épais agrandit la chambre de combustion et fait baisser le taux de compression ; un joint plus fin la réduit et fait monter le taux.

Avec le 0,91 mm, plus fin que le joint d'origine, relevez au comparateur le dépassement de vos pistons au-dessus du bloc : il fixe la garde qui reste entre le piston et la culasse.

Les deux marques

	Athena S.p.A. est un constructeur italien de joints et de composants pour moteurs ; son siège et son usine principale se trouvent à Alonte, en Vénétie. Le groupe fabrique aussi en Espagne, aux États-Unis, au Brésil et en Inde. Ses joints multicouches équipent des constructeurs automobiles en première monte, et sa gamme compétition est entièrement conçue et fabriquée en Italie.
	Cometic Gasket, Inc. est née en 1989 à Concord, dans l'Ohio : ce fabricant américain conçoit des joints et des solutions d'étanchéité pour moteurs. Sa spécialité est le joint produit à la demande, à l'alésage et à l'épaisseur voulus. Toute sa fabrication reste aux États-Unis, avec des matériaux américains.

Les avantages face au joint d'origine

Quand un joint renforcé devient nécessaire

• Ajout d'une suralimentation, ou hausse de la pression sur un moteur déjà turbocompressé
• Cylindre réalésé au-delà de ce que couvre l'alésage du joint d'origine
• Souhait de modifier le taux de compression par rapport à l'origine, vers le haut ou vers le bas
• Moteur ayant déjà perdu son joint, ou consommant du liquide de refroidissement
• Usage en compétition, où le joint enchaîne les montées en température

Compatibilité véhicules

Référence OEM : 11 12 8 088 729.

Important : les références de cette fiche ne conviennent qu'au S58B30 : vérifiez le code moteur de votre véhicule avant de commander.

Pourquoi passer au joint renforcé ?

Le joint renforcé conserve sa forme au lieu de s'écraser quand la pression de combustion dépasse ce que le joint d'origine peut tenir.

Quand la puissance grimpe, par turbo, par compresseur ou par relèvement du taux de compression, le joint de culasse est le premier maillon à lâcher dans le haut moteur. Le choisir renforcé est donc une question de fiabilité plutôt que de confort : cela évite la casse et le démontage de culasse qui s'ensuit.
