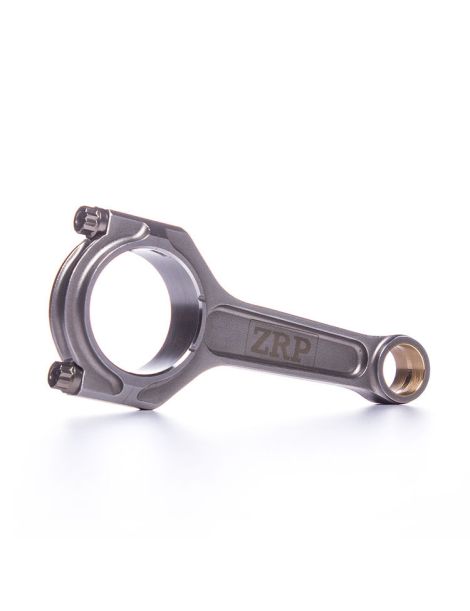

Bielas forjadas Volvo - 2.8L 24V - B6284 para pistones forjados

El motor Volvo B6284

El B6284 es el seis cilindros en línea de 2,8 litros de la familia modular de Volvo: bloque y culata de aluminio, cuatro válvulas por cilindro, árboles de levas en cabeza. Montado transversalmente en el S80 T6, trabaja con dos turbocompresores y anuncia unos 272 CV, cifra que situaba a la gran berlina sueca entre las más rápidas de su categoría entre 1998 y 2005.

Esa arquitectura se calibró antes que nada para el confort y la longevidad, no para la escalada de potencia. Las bielas de serie, dimensionadas para la potencia original, son el primer eslabón que cede en cuanto se sube la presión de sobrealimentación, se montan turbos más generosos o se pide más régimen: el cuerpo pandea, la cabeza se ovaliza y el tren alternativo sigue.

Las bielas forjadas desplazan ese límite. El cuerpo estampado y mecanizado absorbe sin deformarse las cargas alternas de un seis en línea sobrealimentado, la tornillería ARP mantiene la tapa en su sitio bajo carga y el emparejado en peso conserva el equilibrado del cigüeñal. Es el paso obligado de una preparación que quiere aguantar de forma duradera más potencia que la de origen, con pistones forjados incluidos.

Las bielas forjadas

La biela transforma el movimiento alternativo del pistón en el giro del cigüeñal: en cada ciclo soporta esfuerzos de tracción, compresión y flexión que crecen con el régimen, la presión de sobrealimentación y el par. Una biela forjada, obtenida por estampación en caliente, presenta un fibrado orientado que le confiere una resistencia a la fatiga muy superior a la de una biela de serie fundida o sinterizada.

Estas bielas forjadas ZRP están destinadas a los motores B6284 preparados para competición y uso intensivo: circuito, track day, drift, rally, drag y subida de montaña. Aseguran las preparaciones Stage 2, Stage 3 y Stage 4+, cuando pistones forjados, turbos mayores, más presión de sobrealimentación y mayor régimen exigen un bloque inferior capaz de soportar potencias muy por encima del origen sin sacrificar la fiabilidad.

Características técnicas de las bielas

Par de apriete y alargamiento

Un tornillo de biela es una pieza que trabaja a fatiga, y la longitud libre tomada antes del montaje es su carné de identidad. Si, tras el aflojado, esa longitud no vuelve a su valor inicial, el tornillo ha rebasado su dominio elástico y no tiene ya sitio en un motor: es una comprobación que solo permite el comparador, y es otra razón por la que el método por alargamiento se considera la referencia en los doce tornillos de un B6284. Los rangos inscritos en la tabla anterior proceden del fabricante de la tornillería y se distinguen según la calidad montada, ARP 2000 o ARP L19; se aplican íntegramente, sin redondear al alza. El par conserva su utilidad para aproximarse al valor objetivo, pero depende del rozamiento y por sí solo no demuestra nada. De ahí la preparación: roscas limpias, capa fina de lubricante de montaje ARP, apriete progresivo. Las instrucciones del kit siguen siendo la autoridad final.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

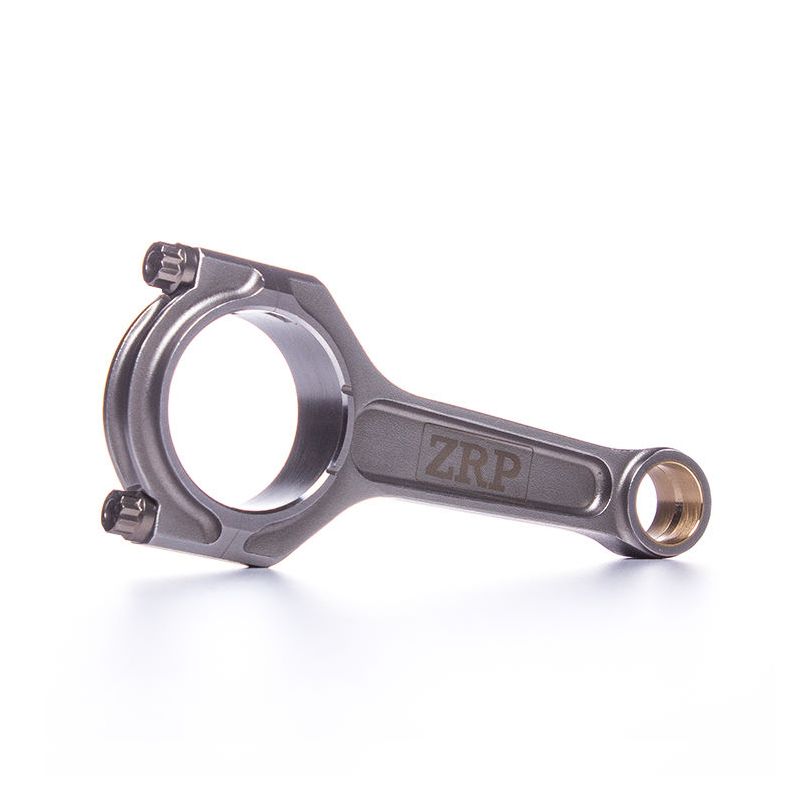

Perfil en I (I-Beam): sección en I que privilegia una excelente relación rigidez/peso. Ligera y estable a alto régimen, la biela de perfil en I es idónea para el seis en línea B6284, donde priman el control de las masas en movimiento y la estabilidad en régimen.

¿Cómo elegir la tornillería de biela?

En un tornillo de biela el rendimiento es el producto de una química y de una serie de operaciones: designación seleccionada, acero limpio, austenización y luego temple y revenido conducidos en toda la sección, y por último laminado de la rosca sobre la pieza tratada, que endurece el fondo del filete y eleva el límite de fatiga. La estabilidad química decide después si el tornillo se almacena sin precaución o no. En este seis cilindros B6284 la tornillería se ofrece en 3/8"-38 mm en dos grados; la elección se hace sobre la potencia y el régimen previstos, y el apriete se controla por alargamiento.

ARP 2000 es un acero forjado y templado en masa, con una resistencia a la tracción en torno a 220 000 psi, es decir ~1 517 MPa. Su rosca se lamina después del tratamiento térmico, lo que le da una elevada resistencia a la fatiga cíclica, y su composición lo hace estable frente a la corrosión ambiental: nada particular que prever para el almacenamiento. El grado está dado hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm, el más habitual en circuito, trackday, drift, rally, drag y subida de montaña. Equipa la biela ZRP de perfil I de este B6284, en 3/8"-38 mm.

ARP L19 es el grado superior: aleación más rica, ciclo de temple y revenido más exigente, resistencia a la tracción de unos 260 000 psi, es decir ~1 793 MPa, para 250 CV por cilindro en 3/8" y hasta 10 000 rpm. Cubre las presiones de sobrealimentación muy altas, los regímenes altos sostenidos y las presiones de cámara elevadas, o sea las grandes potencias en drag, drift, rally y circuito en este seis cilindros. Su contrapartida es química: sensible a la corrosión y a la fragilización por hidrógeno, el L19 debe almacenarse y montarse engrasado, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas ofrecidas

ZRP es la marca de Alex Drakos, con sede en Atenas (Grecia). Sus bielas se mecanizan con precisión a partir de acero 4340, se controlan y se emparejan por peso con una tolerancia de ±1 g para un equilibrado óptimo del bloque inferior. Destacan en circuito, rally y drift, así como en preparaciones de alta potencia.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Volvo B6284

Se agrupan abajo los vehículos equipados con el motor Volvo 2.8L 24V B6284. Antes del pedido, tome el diámetro del bulón y la distancia entre centros del motor en cuestión.

Referencia OEM:

Por qué es la solución más económica

Frente al precio de un motor completo o de una reparación tras una rotura, un juego de bielas forjadas sigue siendo un gasto contenido. Sin embargo, es la pieza que permite todo lo demás: pistones forjados, turbos más generosos, más presión y más régimen. Sin ella, cada caballo de más se paga en riesgo para el tren alternativo.

Una biela nunca falla sola: se lleva el cigüeñal, a menudo el bloque, a veces la culata, y deja el coche parado en el peor momento. Asegurar el conjunto alternativo mientras el motor ya está abierto cuesta una fracción de lo que costaría dejarlo en orden, mano de obra incluida. En un B6284 preparado, la biela forjada es el euro mejor invertido en fiabilidad.
