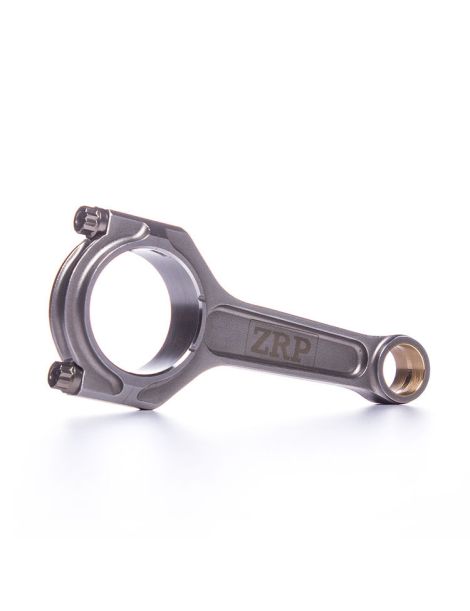

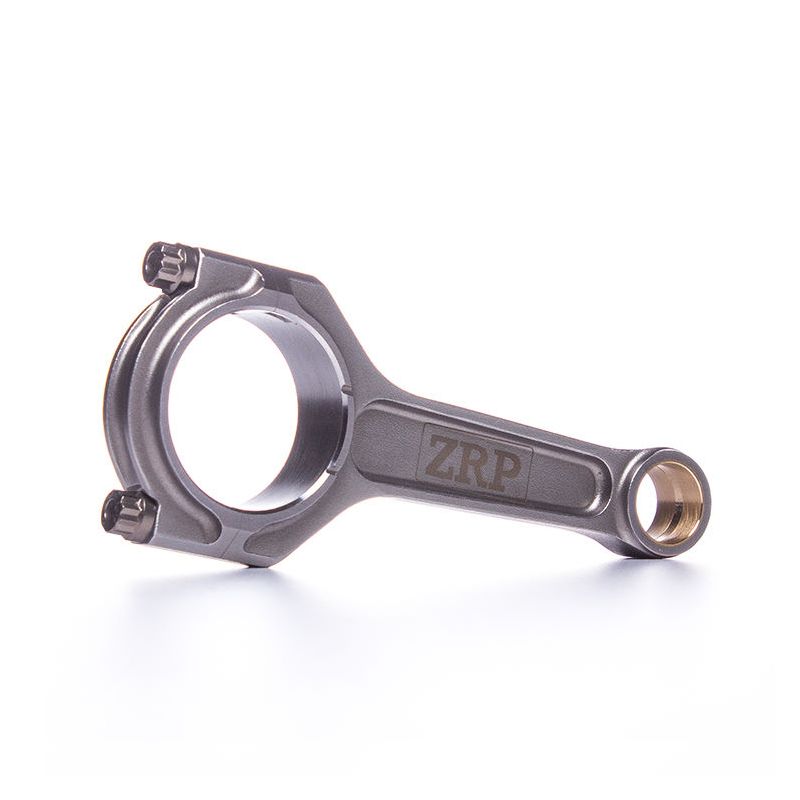

Set van 6 gesmede drijfstangen in 4340-staal voor Volvo 2.8L 24V Turbo B6284.
De B6284 is de 2,8-liter zeslijnmotor uit de modulaire familie van Volvo: blok en kop in aluminium, vier ventielen per cilinder, bovenliggende nokkenassen. Dwars ingebouwd in de S80 T6 werkt hij met twee turbo’s en levert ongeveer 272 pk, waarmee de grote Zweedse sedan tussen 1998 en 2005 bij de snelste van zijn klasse hoorde.
Die architectuur is in eerste instantie op comfort en levensduur afgestemd, niet op overbieden. De originele drijfstangen, gedimensioneerd voor het serievermogen, zijn de eerste schakel die bezwijkt zodra de laaddruk stijgt, er ruimere turbo’s komen of er meer toeren worden gevraagd: het lichaam knikt, de grote kop wordt ovaal en het onderblok volgt.
Gesmede drijfstangen verschuiven die grens. Het gematrijsde en verspaande lichaam vangt de wisselende krachten van een opgeladen zeslijnmotor op zonder te vervormen, ARP-bouten houden de kap onder hoge belasting op zijn plaats en het paren op gewicht behoudt de balans van de krukas. Het is de verplichte stap voor een opbouw die duurzaam meer vermogen dan af fabriek wil dragen, ook met gesmede zuigers.
De drijfstang zet de op-en-neergaande beweging van de zuiger om in de rotatie van de krukas: bij elke cyclus weerstaat ze trek-, druk- en buigkrachten die toenemen met het toerental, de laaddruk en het koppel. Een gesmede drijfstang, vervaardigd door warmsmeden, heeft een gerichte vezelstructuur die haar een veel hogere vermoeiingssterkte geeft dan een gegoten of gesinterde standaard drijfstang.
Deze gesmede ZRP-drijfstangen zijn bestemd voor opgebouwde B6284-motoren in wedstrijd- en intensief gebruik: circuit, trackday, drift, rally, drag en heuvelklim. Ze beveiligen Stage 2-, Stage 3- en Stage 4+-opbouwen, wanneer gesmede zuigers, grotere turbo's, hogere laaddruk en hoger toerental een onderblok vragen dat vermogens ver boven standaard aankan zonder in te boeten op betrouwbaarheid.
| Referentie | Merk | Profiel | Bouten | Pen-Ø OEM 23 mm | Breedte klein oog | Groot oog Ø OEM n.p. | Breedte groot oog | Hartafstand OEM 139,5 mm | Gewicht per drijfstang |
|---|---|---|---|---|---|---|---|---|---|
| R-VOL-005-I-6 | ZRP | I | ARP 2000-3/8"-38mm | 23 | 53 | 25,65 | 139,5 | 531 | |
| R-VOL-005-I-6-L19 | ZRP | I | ARP L19-3/8"-38mm | 23 | 53 | 25,65 | 139,5 | 531 |
| Drijfstang | Bouten | Aanhaalmoment | Aanbevolen rek |
|---|---|---|---|
| ZRP (R-VOL-005-I-6) | ARP 2000 | 61 N·m | 0,140–0,152 mm |
| ZRP (R-VOL-005-I-6-L19) | ARP L19 | 67,8 N·m | 0,152–0,165 mm |
Een drijfstangbout is een onderdeel dat op vermoeiing werkt, en de vóór montage opgenomen vrije lengte is zijn identiteitsbewijs. Komt die lengte na het losdraaien niet terug op de oorspronkelijke waarde, dan heeft de bout zijn elastisch gebied verlaten en hoort hij niet meer in een motor: alleen een rekmeter maakt die controle mogelijk, en dat is nog een reden waarom de rekmethode als referentie geldt voor de twaalf bouten van een B6284. De bereiken in de tabel hierboven komen van de boutenfabrikant en verschillen naar gemonteerde kwaliteit, ARP 2000 of ARP L19; ze worden volledig toegepast, zonder naar boven af te ronden. Het moment blijft nuttig om de doelwaarde te benaderen, maar hangt van wrijving af en bewijst op zichzelf niets. Vandaar de voorbereiding: schone schroefdraad, een dun laagje ARP-montagesmeermiddel, geleidelijk aanhalen. De handleiding van de kit blijft het eindgezag.
| 4340 is een laaggelegeerd nikkel-chroom-molybdeenstaal, de referentie voor zwaar belaste mechanische onderdelen, dat zelfs in de luchtvaart wordt gebruikt. Na het warmsmeden worden de drijfstangen gehard en ontlaten om hardheid en taaiheid in balans te brengen. Vergeleken met een serie-sintermetaal biedt gesmeed 4340 ongeveer 19% meer vloeigrens, circa 8% meer treksterkte en een 19 tot 37% hogere vermoeiingsweerstand afhankelijk van de belasting: extra marge die zich direct vertaalt in een betrouwbaarder onderblok onder hoge belasting. |
 | I-profiel (I-Beam): een I-vormige doorsnede die een uitstekende verhouding stijfheid/gewicht bevordert. Licht en stabiel bij hoog toerental is de I-profiel drijfstang ideaal voor de zes-in-lijn B6284, waar de beheersing van de bewegende massa's en de toerenvastheid vooropstaan. |
Bij een drijfstangbout is de prestatie het product van een chemie en een reeks bewerkingen: geselecteerde staalsoort, zuiver staal, austenitiseren en daarna harden en ontlaten door de hele doorsnede, en ten slotte het rollen van de schroefdraad op het behandelde onderdeel, wat de draadvoet verstevigt en de vermoeiingsgrens optrekt. De chemische stabiliteit beslist vervolgens of de bout zonder voorzorg kan worden opgeslagen. Op deze B6284-zescilinder worden de bouten in 3/8"-38 mm in twee kwaliteiten aangeboden; de keuze volgt uit het beoogde vermogen en toerental, en het vastzetten wordt op rek gecontroleerd.
 | ARP 2000 is een gesmeed, doorgehard staal met een treksterkte rond 220 000 psi, dus ~1 517 MPa. De schroefdraad wordt na de warmtebehandeling gerold, wat een hoge weerstand tegen cyclische vermoeiing oplevert, en de samenstelling maakt hem stabiel tegen omgevingscorrosie: er is niets bijzonders te regelen voor de opslag. De kwaliteit is toegelaten tot 200 pk per cilinder in 3/8" en tot 8 500 t/min, de meest gebruikte op circuit, trackday, drift, rally, drag en heuvelklim. Hij zit op de ZRP-drijfstang met I-profiel van deze B6284, in 3/8"-38 mm. |
 | ARP L19 is de kwaliteit erboven: rijkere legering, strengere hardings- en ontlaatcyclus, treksterkte van ongeveer 260 000 psi, dus ~1 793 MPa, voor 250 pk per cilinder in 3/8" en tot 10 000 t/min. Hij dekt zeer hoge laaddruk, langdurig hoge toerentallen en hoge cilinderdruk, dus grote vermogens in drag, drift, rally en circuit op deze zescilinder. Zijn keerzijde is chemisch: gevoelig voor corrosie en waterstofverbrossing moet L19 geolied worden opgeslagen en gemonteerd, beschermd tegen vocht. |
| De betrouwbaarste aanhaalmethode bestaat erin de rek van de bout met een meetklok te meten, tussen de beide uiteinden, in plaats van uitsluitend op het koppel te vertrouwen: zo worden storende wrijvingen uitgesloten en een exacte voorspanning gegarandeerd. De beoogde rekwaarde staat in de handleiding van de fabrikant. |
 | ZRP is het merk van Alex Drakos, gevestigd in Athene, Griekenland. Zijn drijfstangen worden nauwkeurig vervaardigd uit 4340-staal, gecontroleerd en op gewicht gepaard tot op ±1 g voor een optimale balans van het onderblok. Ze blinken uit op circuit, in rally en drift en in opbouwen met hoog vermogen. |
 | 1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart |
Hieronder zijn de voertuigen met de Volvo 2.8L 24V B6284-motor samengebracht. Neem voor de bestelling de zuigerpendiameter en de hartafstand van de betrokken motor op.
| Merk | Model (chassis) | Motorcode | Vermogen | Jaren |
|---|---|---|---|---|
| Volvo | S80 T6 (TS) | B6284T | 272 ch | 1998–2005 |
OEM-referentie:
Naast de prijs van een complete motor of een revisie na schade blijft een set gesmede drijfstangen een beperkte uitgave. Toch is het het onderdeel dat al het andere mogelijk maakt: gesmede zuigers, ruimere turbo’s, meer laaddruk en meer toeren. Zonder die stangen wordt elke extra pk betaald met risico voor het onderblok.
Een drijfstang bezwijkt nooit alleen: ze neemt de krukas mee, vaak het blok, soms de kop, en zet de auto stil op het slechtst denkbare moment. Het krukstel veiligstellen terwijl de motor toch al open ligt kost een fractie van wat herstel zou kosten, arbeid inbegrepen. Op een voorbereide B6284 is de gesmede drijfstang de best bestede euro aan betrouwbaarheid.
