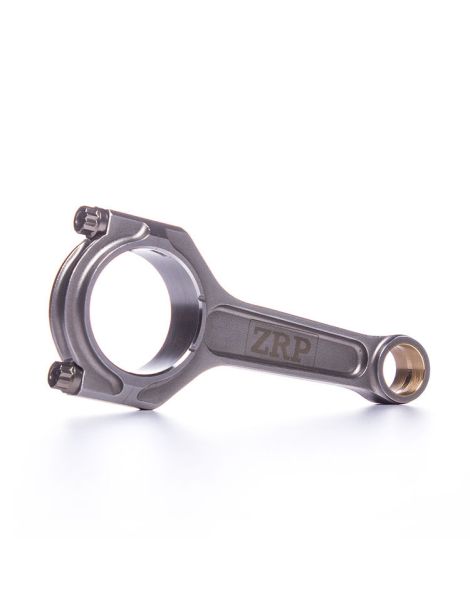

Bielle forgiate Volvo - 2.8L 24V - B6284 per pistoni forgiati

Il motore Volvo B6284

Il B6284 è il sei cilindri in linea da 2,8 litri della famiglia modulare Volvo: blocco e testata in alluminio, quattro valvole per cilindro, alberi a camme in testa. Montato trasversalmente sulla S80 T6, lavora con due turbocompressori e dichiara circa 272 CV, cifra che collocava la grande berlina svedese tra le più rapide della categoria fra il 1998 e il 2005.

Quell’architettura è stata tarata prima di tutto per comfort e durata, non per la rincorsa alla potenza. Le bielle di serie, dimensionate sulla potenza originale, sono il primo anello a cedere appena si alza la pressione di sovralimentazione, si montano turbine più generose o si chiede più regime: il corpo si inflette, la testa si ovalizza e il basamento segue.

Le bielle stampate spostano questo limite. Il corpo forgiato e lavorato assorbe senza deformarsi i carichi alternati di un sei in linea sovralimentato, la viteria ARP tiene il cappello in posizione sotto carico e l’appaiamento in peso conserva l’equilibratura dell’albero. È il passaggio obbligato per una preparazione che vuole reggere stabilmente più potenza dell’origine, pistoni forgiati compresi.

Le bielle forgiate

La biella trasforma il moto alternato del pistone nella rotazione dell'albero motore: a ogni ciclo sopporta sforzi di trazione, compressione e flessione che crescono con il regime, la pressione di sovralimentazione e la coppia. Una biella forgiata, ottenuta per stampaggio a caldo, presenta una fibratura orientata che le conferisce una resistenza alla fatica nettamente superiore a quella di una biella di serie fusa o sinterizzata.

Queste bielle forgiate ZRP sono destinate ai motori B6284 elaborati impiegati in competizione e in uso intensivo: pista, track day, drift, rally, drag e cronoscalata. Mettono in sicurezza le preparazioni Stage 2, Stage 3 e Stage 4+, quando pistoni forgiati, turbo più generosi, maggiore pressione di sovralimentazione e regime più elevato richiedono un basamento capace di sopportare potenze ben superiori all'origine senza compromessi sull'affidabilità.

Caratteristiche tecniche delle bielle

Coppia di serraggio e allungamento

Una vite di biella è un pezzo che lavora a fatica, e la lunghezza libera rilevata prima del montaggio è la sua carta d’identità. Se, dopo l’allentamento, questa lunghezza non torna al valore iniziale, la vite ha superato il proprio dominio elastico e non ha più posto in un motore: è un controllo che solo il comparatore consente, ed è anche per questo che il metodo per allungamento è considerato il riferimento sulle dodici viti di un B6284. I campi indicati nella tabella qui sopra provengono dal produttore della viteria e si distinguono secondo la qualità montata, ARP 2000 o ARP L19; si applicano integralmente, senza arrotondare per eccesso. La coppia conserva la sua utilità per avvicinarsi al valore obiettivo, ma dipende dall’attrito e da sola non dimostra nulla. Da qui la preparazione: filetti puliti, strato sottile di lubrificante di montaggio ARP, serraggio progressivo. Le istruzioni del kit restano l’autorità finale.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

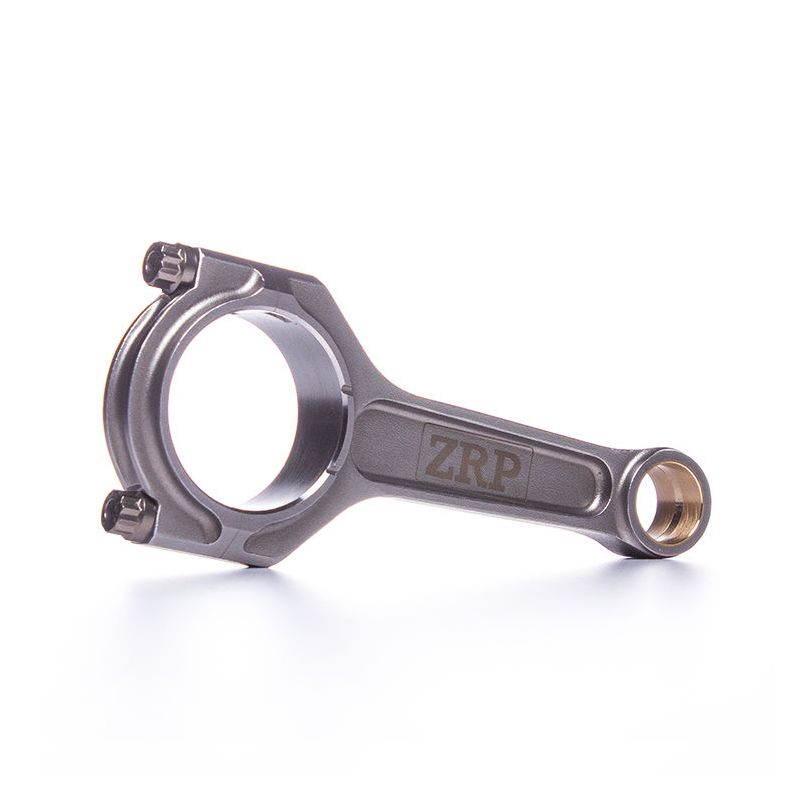

Profilo a I (I-Beam): sezione a I che privilegia un eccellente rapporto rigidità/peso. Leggera e stabile agli alti regimi, la biella a profilo I è perfettamente adatta al sei cilindri in linea B6284, dove contano il controllo delle masse in movimento e la tenuta ai regimi elevati.

Come scegliere la viteria di biella?

Su una vite di biella la prestazione è il prodotto di una chimica e di una sequenza di operazioni: designazione selezionata, acciaio pulito, austenitizzazione e poi tempra e rinvenimento condotti in tutta la sezione, e infine rullatura della filettatura sul pezzo trattato, che incrudisce il fondo del filetto e alza il limite di fatica. La stabilità chimica decide poi se la vite si stocca senza precauzioni o no. Su questo sei cilindri B6284 la viteria è proposta in 3/8"-38 mm in due classi; la scelta si fa sulla potenza e sul regime previsti, e il serraggio si controlla sull’allungamento.

ARP 2000 è un acciaio fucinato e temprato a cuore, con una resistenza alla trazione intorno a 220 000 psi, ossia ~1 517 MPa. La filettatura è rullata dopo il trattamento termico, il che gli vale un’elevata tenuta a fatica ciclica, e la sua composizione lo rende stabile di fronte alla corrosione ambientale: nulla di particolare da prevedere per lo stoccaggio. La classe è data fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min, la più diffusa in pista, trackday, drift, rally, drag e cronoscalata. Equipaggia la biella ZRP profilo I di questo B6284, in 3/8"-38 mm.

ARP L19 è la classe superiore: lega più ricca, ciclo di tempra e rinvenimento più esigente, resistenza alla trazione di circa 260 000 psi, ossia ~1 793 MPa, per 250 CV per cilindro in 3/8" e fino a 10 000 giri/min. Copre le pressioni di sovralimentazione molto elevate, i regimi alti prolungati e le pressioni in camera elevate, cioè le grandi potenze in drag, drift, rally e pista su questo sei cilindri. Il suo rovescio è chimico: sensibile alla corrosione e all’infragilimento da idrogeno, il L19 va stoccato e montato oliato, al riparo dall’umidità.

Misura dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è il marchio di Alex Drakos, con sede ad Atene, in Grecia. Le sue bielle sono lavorate con precisione a partire da acciaio 4340, controllate e appaiate per peso con una tolleranza di ±1 g per un bilanciamento ottimale del basamento. Si distinguono in pista, rally e drift come nelle preparazioni di forte potenza.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Volvo B6284

Sono raccolti qui sotto i veicoli equipaggiati con il motore Volvo 2.8L 24V B6284. Prima dell’ordine, rilevate il diametro dello spinotto e l’interasse sul motore interessato.

Riferimento OEM:

Perché è la soluzione più economica

Rispetto al prezzo di un motore completo o di una revisione dopo una rottura, una serie di bielle stampate resta una spesa contenuta. È però il pezzo che rende possibile tutto il resto: pistoni forgiati, turbine più generose, pressione e regime più elevati. Senza di esso ogni cavallo in più si paga in rischio per il basamento.

Una biella non cede mai da sola: porta con sé l’albero motore, spesso il blocco, a volte la testata, e ferma l’auto nel momento peggiore. Mettere in sicurezza il gruppo alternativo mentre il motore è già aperto costa una frazione della rimessa in ordine, manodopera compresa. Su un B6284 preparato la biella stampata è l’euro meglio investito in affidabilità.
