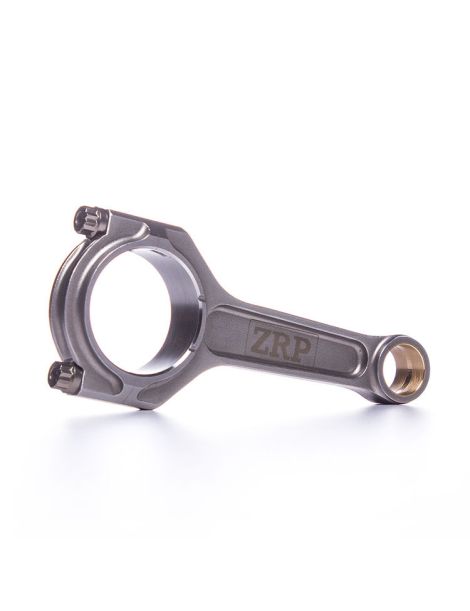

Bielles forgées Volvo - 2.8L 24V - B6284 pour pistons forgés

Le moteur Volvo B6284

Le B6284 est le six-cylindres en ligne 2,8 litres de la famille modulaire Volvo : bloc et culasse en aluminium, quatre soupapes par cylindre, distribution par arbres à cames en tête. Installé transversalement dans la S80 T6, il reçoit deux turbocompresseurs et affiche environ 272 ch, ce qui plaçait la grande berline suédoise parmi les plus rapides de sa catégorie entre 1998 et 2005.

Cette architecture a d’abord été calibrée pour l’agrément et la longévité, pas pour la surenchère. Les bielles d’origine, dimensionnées pour la puissance de série, deviennent le premier maillon à céder dès que l’on relève la pression de suralimentation, que l’on monte des turbos plus généreux ou que l’on cherche du régime : flambage du corps, ovalisation de la tête, puis destruction du bas moteur.

Passer en bielles forgées déplace cette limite. Le corps matricé et usiné encaisse sans se déformer les efforts alternés d’un six-en-ligne suralimenté, la visserie ARP maintient le chapeau en place à haute charge, et l’appairage en poids conserve l’équilibre du vilebrequin. C’est le point de passage obligé d’une préparation qui vise durablement plus de puissance que l’origine, y compris avec des pistons forgés.

Les bielles forgées

La bielle transforme le mouvement alternatif du piston en mouvement rotatif du vilebrequin : à chaque cycle elle encaisse des efforts de traction, de compression et de flexion qui croissent avec le régime, la pression de suralimentation et le couple. Une bielle forgée, obtenue par matriçage à chaud, présente un fibrage orienté qui lui confère une résistance à la fatigue très supérieure à celle d'une bielle de série coulée ou frittée.

Ces bielles forgées ZRP s'adressent aux moteurs préparés du B6284 engagés en compétition et en usage intensif : course sur circuit, trackday, drift, rallye, drag et course de côte. Elles sécurisent les préparations Stage 2, Stage 3 et Stage 4+, lorsque pistons forgés, turbos plus généreux, pression de suralimentation et régime de rotation accrus exigent un bas moteur capable d'encaisser des puissances bien supérieures à l'origine sans compromis sur la fiabilité.

Caractéristiques techniques des bielles

Couple de serrage et allongement

Une vis de bielle est une pièce qui travaille en fatigue, et la longueur libre relevée avant montage constitue sa carte d’identité. Si, après desserrage, cette longueur ne revient pas à sa valeur initiale, la vis a dépassé son domaine élastique et n’a plus rien à faire dans un moteur : c’est un contrôle que seul le comparateur permet, et c’est aussi pourquoi la méthode par allongement est considérée comme la référence sur les douze vis d’un B6284. Les plages inscrites dans le tableau ci-dessus proviennent du fabricant de la visserie et se distinguent selon la nuance montée, ARP 2000 ou ARP L19 ; on les applique intégralement, sans arrondir vers le haut. Le couple garde son utilité pour approcher la valeur cible, mais il dépend du frottement et ne prouve rien à lui seul. D’où la préparation : filets propres, lubrifiant de montage ARP en couche fine, serrage progressif. La notice du kit reste l’autorité finale.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Les profils de bielle

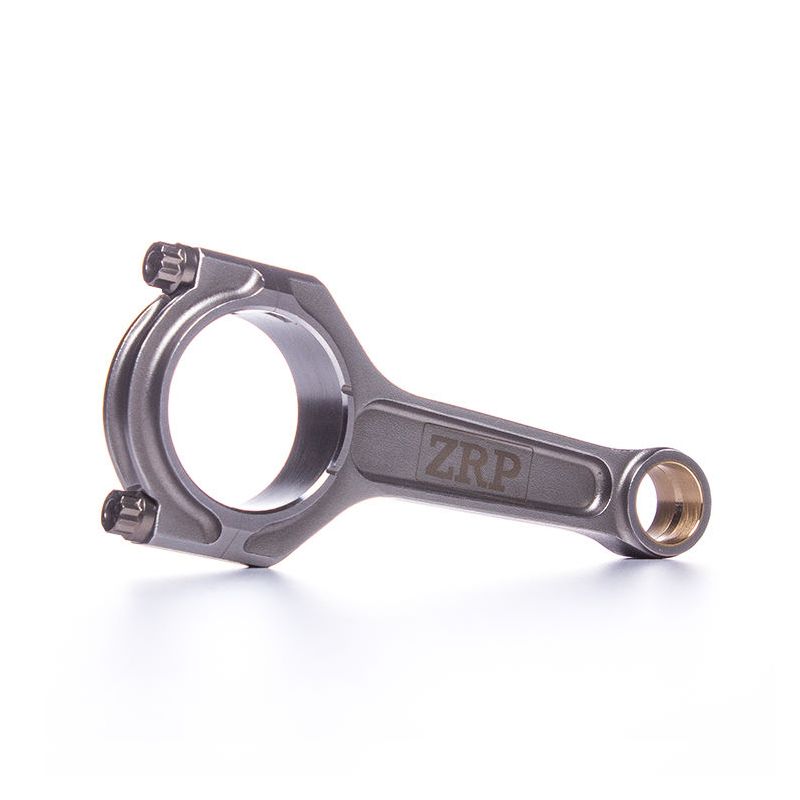

Profil I (I-Beam) : formée d’une âme centrale affinée qu’encadrent deux semelles, la section en « I » donne à la bielle une rigidité importante pour une masse maîtrisée. C’est le profil privilégié des moteurs suralimentés par turbo, y compris d’une génération plus ancienne comme le six cylindres biturbo B6284, où il accompagne la fiabilisation du bas moteur comme l’augmentation de la pression de suralimentation.

Comment choisir sa visserie de bielle ?

Sur une vis de bielle, la performance est le produit d’une chimie et d’une suite d’opérations : nuance sélectionnée, acier propre, austénitisation puis trempe et revenu conduits dans toute la section, et enfin roulage des filets sur pièce traitée, qui écrouit le fond de filet et déplace vers le haut la limite d’endurance. La stabilité chimique, elle, décide si la vis se stocke sans précaution ou non. Sur ce six cylindres B6284, la visserie est proposée en 3/8"-38 mm dans deux grades ; le choix se fait sur la puissance et le régime visés, et le serrage se contrôle à l’allongement.

ARP 2000 est un acier corroyé traité à cœur, dont la résistance à la traction se situe autour de 220 000 psi, soit ~1 517 MPa. Ses filets sont roulés après traitement thermique, ce qui lui vaut une endurance élevée en fatigue cyclique, et sa composition le rend stable face à la corrosion d’ambiance : rien de particulier à prévoir pour le stockage. Le grade est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Il équipe la bielle ZRP profil I de ce B6284, en 3/8"-38 mm.

ARP L19 est le grade supérieur : alliage plus riche, cycle de trempe et revenu plus exigeant, résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. Il couvre les très fortes pressions de suralimentation, les hauts régimes soutenus et les pressions cylindre élevées, c’est-à-dire les grosses puissances en drag, drift, rallye et circuit sur ce six cylindres. Sa contrepartie est chimique : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP est la marque d'Alex Drakos, basée à Athènes en Grèce. Ses bielles sont usinées avec précision à partir d'acier 4340, contrôlées et appairées au poids à ±1 g près pour un équilibrage optimal du bas moteur. Elles s'illustrent en circuit, rallye et drift comme dans les préparations de forte puissance.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Volvo B6284

Sont regroupés ci-dessous les véhicules équipés du moteur Volvo 2.8L 24V B6284. Avant commande, relevez le diamètre d’axe de piston et l’entraxe sur le moteur concerné.

Référence OEM :

Pourquoi c'est la solution la plus économique

Comparé au prix d’un moteur complet ou d’une réfection après casse, un jeu de bielles forgées reste une dépense contenue. C’est pourtant la pièce qui autorise tout le reste : pistons forgés, turbos plus généreux, pression et régime plus élevés. Sans elle, chaque gain de puissance se paie en risque sur le bas moteur.

Une bielle qui lâche ne part jamais seule : elle emmène le vilebrequin, souvent le bloc, parfois la culasse, et immobilise la voiture au pire moment. Sécuriser l’attelage mobile pendant que le moteur est ouvert coûte une fraction de ce que coûterait la remise en état, main-d’œuvre comprise. Sur un B6284 préparé, la bielle forgée est le meilleur euro investi en fiabilité.
