Bielas forjadas Volvo S40 / V40 T4 1.9 turbo (B4204T / B4194) para pistones forjados

El motor Volvo B4204T / B4194 «white block»

El B4204T / B4194 forma parte de la familia «white block» (motores modulares Volvo) lanzada a principios de los años 1990 para sustituir al red block. Es un cuatro cilindros en línea íntegramente de aluminio de cerca de 1,9 litros (hasta 1.948 cm³, diámetro 81 mm), con dieciséis válvulas y doble árbol de levas en cabeza, alimentado por un turbocompresor. Compacto y ligero, impulsa las versiones T4 más enérgicas de los compactos suecos.

Se encuentra bajo el capó de los Volvo S40 y V40 de primera generación, en acabado T4, donde desarrolla 200 CV (147 kW) y 300 N·m de par entre 1997 y 2004. Apreciado por su robustez y su margen de preparación, se vuelve sin embargo vulnerable en cuanto sube la presión de sobrealimentación: la biela de origen en metal sinterizado es entonces el punto débil del tren alternativo.

Las bielas forjadas Volvo B4204T / B4194

Uniendo el pistón al cigüeñal, la biela transforma el movimiento alternativo en rotación. En cada vuelta soporta esfuerzos de tracción, compresión y flexión que crecen con el régimen, el turbo y el par transmitido. En un B4204T / B4194 preparado, esas cargas superan pronto aquello para lo que se calculó la biela sinterizada de origen, y la rotura de una biela casi siempre acaba destruyendo el bloque.

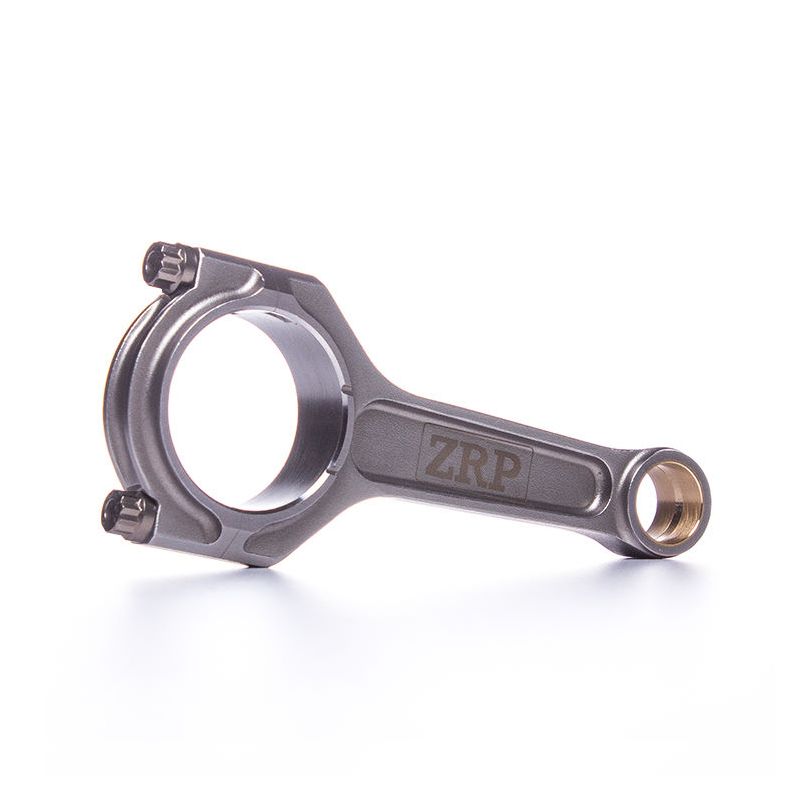

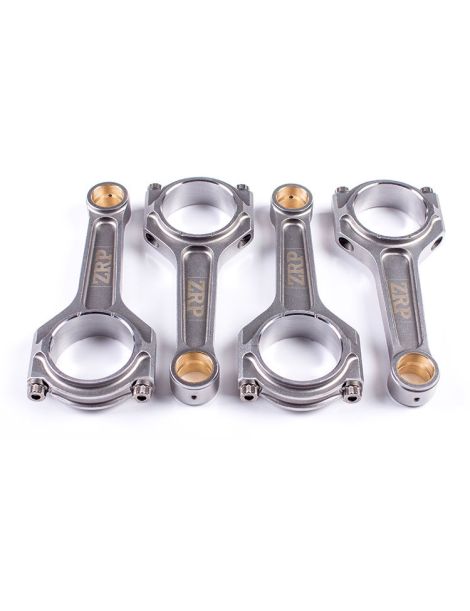

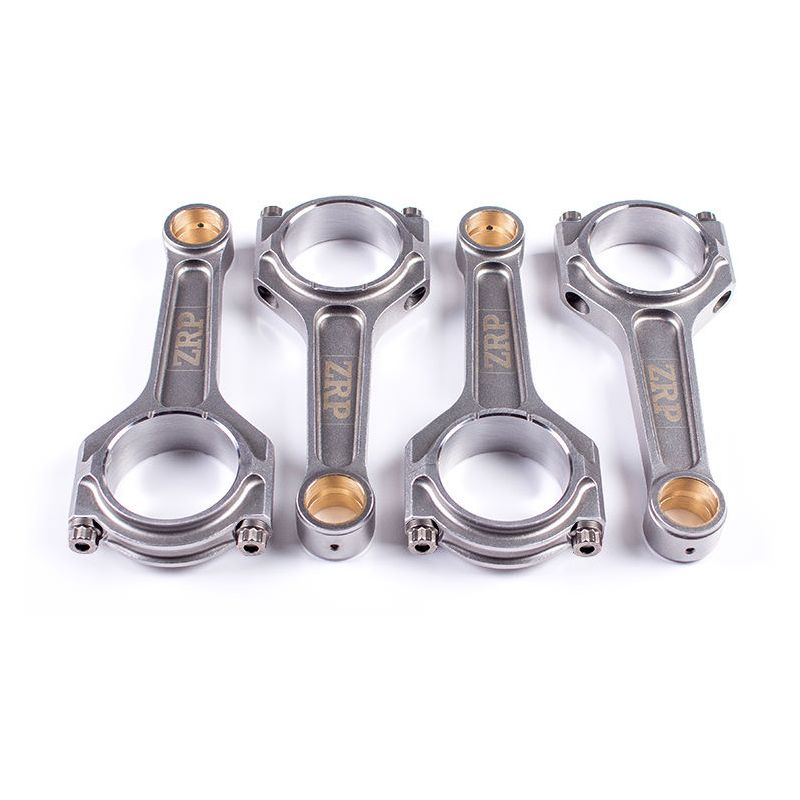

Forjadas en acero 4340 por estampación en caliente y luego mecanizadas, estas bielas ZRP presentan un fibrado que sigue el contorno de la pieza, lo que da una resistencia a la fatiga muy superior a la de una biela sinterizada. Realizadas con las cotas de origen, distancia entre centros 139,5 mm, bulón de 23 mm, cabeza de 53 mm, se montan sin modificación y conservan el equilibrado propio del cuatro cilindros. Seleccionadas a ±1 g, sirven tanto para motores atmosféricos como turbo, del Stage 2 a la competición: circuito, subida en cuesta, drift, rally, drag y time attack. Combinadas con pistones forjados, forman la base de un tren alternativo capaz de soportar regímenes altos sostenidos y presiones de cilindro elevadas.

Características técnicas de las bielas forjadas B4204T / B4194

Par de apriete y alargamiento

Los valores anteriores son orientativos: consulte siempre las instrucciones ARP entregadas con el kit. En un tornillo de biela, medir el alargamiento con reloj comparador sigue siendo más fiable que el par solo, ya que elimina las dispersiones por fricción.

Guía técnica

Acero forjado 4340: ¿qué es?

El 4340 es un acero de baja aleación al níquel, cromo y molibdeno, empleado en aeronáutica para las piezas más solicitadas. Forjado, después templado y revenido, combina una elevada resistencia mecánica con una excelente ductilidad: absorbe los golpes sin romper de forma frágil. Frente al metal sinterizado de origen, aporta alrededor de +19 % de límite elástico, +8 % de resistencia a la tracción y de +19 a +37 % de resistencia a la fatiga, y es precisamente esa resistencia a la fatiga la que marca la diferencia en un motor que gira alto y lo mantiene.

¿Qué perfil de biela?

Perfil en I (I-Beam): es la sección elegida para esta aplicación. El cuerpo en I sitúa el material justo donde actúan los esfuerzos: se mantiene ligero, lo que favorece la subida de vueltas al reducir la inercia del tren alternativo, a la vez que conserva una rigidez ampliamente suficiente para el rango de potencia del B4204T / B4194. El mejor compromiso peso / resistencia, tanto en preparación atmosférica como turbo.

¿Cómo elegir la tornillería de biela?

El tornillo es la pieza más solicitada del conjunto: es el que mantiene la tapa cerrada pese a los esfuerzos de arranque a alto régimen. Se elige en función de la potencia por cilindro y del régimen previsto.

ARP 2000: resistencia a la tracción de unos 220.000 psi (~1.517 MPa). Admite hasta 150 CV por cilindro en 5/16" y 200 CV por cilindro en 3/8", para regímenes de hasta 8.500 rpm. Es la tornillería de alto rendimiento de referencia: robusta, fiable y polivalente, sin precaución particular de almacenamiento. Perfectamente a gusto en circuito, trackday, drift, rally, drag y subida en cuesta.

ARP L19: resistencia a la tracción de unos 260.000 psi (~1.793 MPa), es decir 200 CV por cilindro en 5/16" y 250 CV por cilindro en 3/8", hasta 10.000 rpm. Se destina a motores llevados al extremo: alta presión de sobrealimentación, regímenes altos sostenidos y presión de cilindro elevada. Es la elección de las preparaciones de gran potencia; este acero sensible al hidrógeno debe almacenarse al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar el reloj de alargamiento ARP →

Las marcas ofrecidas

ZRP: marca griega fundada por Alex Drakos (Atenas), especializada en la biela forjada de alto rendimiento. Cada biela se forja en acero 4340, se mecaniza con precisión y luego se empareja a ±1 g para limitar vibraciones y desequilibrios en el tren alternativo. Una fabricación cuidada, probada en competición (circuito, rally, drift, drag), aquí en perfil I con tornillería ARP 2000 o ARP L19.

Aplicaciones compatibles

Referencia OEM:

¿Por qué es la solución más económica?

En un B4204T / B4194 preparado, la rotura de una biela de origen casi nunca se limita a la biela: se lleva el bloque, el cigüeñal y a menudo la culata. El coste de una reconstrucción completa supera con mucho el de un juego de bielas forjadas montado como prevención. Invertir desde el principio en bielas ZRP en 4340 pone a salvo todo el tren alternativo y le evita una reparación mucho más costosa: es la pieza que protege todo lo demás y, por tanto, el gasto más rentable de una preparación de motor pensada para durar.
