Bielles forgées Volvo - 1.9L 16V Turbo - B4204T / B4194 (S40 / V40 T4) pour pistons forgés

Le moteur Volvo B4204T / B4194 « white block »

Le B4204T / B4194 fait partie de la famille « white block » (moteurs modulaires Volvo) lancée au début des années 1990 pour remplacer le red block. C’est un quatre cylindres en ligne tout aluminium d’environ 1,9 litre (jusqu’à 1 948 cm³, alésage 81 mm), à seize soupapes et double arbre à cames en tête, gavé par un turbocompresseur. Compact et léger, il anime les versions T4 les plus toniques des compactes suédoises.

On le retrouve sous le capot des Volvo S40 et V40 de première génération, en finition T4, où il délivre 200 ch (147 kW) et 300 N·m de couple entre 1997 et 2004. Apprécié pour sa robustesse et sa marge de préparation, il devient toutefois vulnérable dès que l’on relève la pression de suralimentation : la bielle d’origine en métal fritté constitue alors le maillon faible de l’attelage mobile.

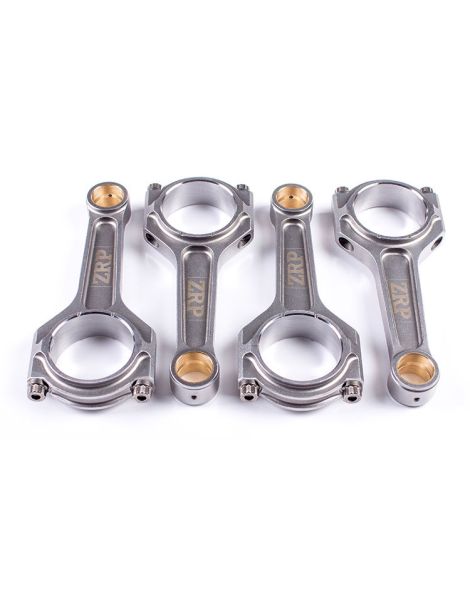

Les bielles forgées Volvo B4204T / B4194

Reliant le piston au vilebrequin, la bielle convertit le mouvement alternatif en rotation. À chaque tour, elle subit des sollicitations de traction, de compression et de flexion qui s'intensifient avec le régime, le boost et le couple transmis. Sur un B4204T / B4194 préparé, ces charges franchissent rapidement le seuil pour lequel la bielle frittée d'origine a été calculée, et la rupture d'une bielle se solde presque toujours par la destruction du bloc.

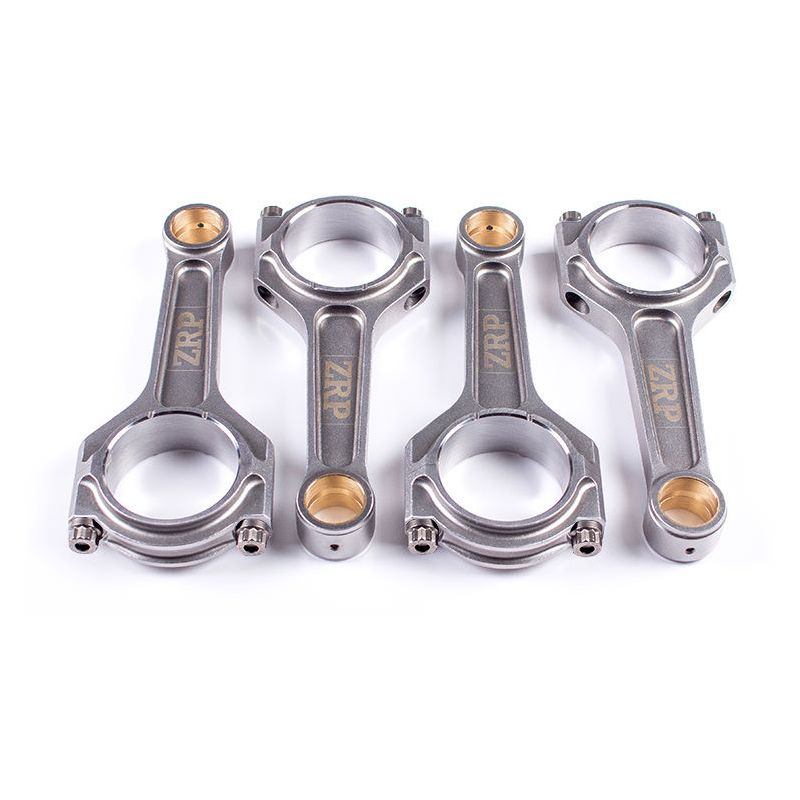

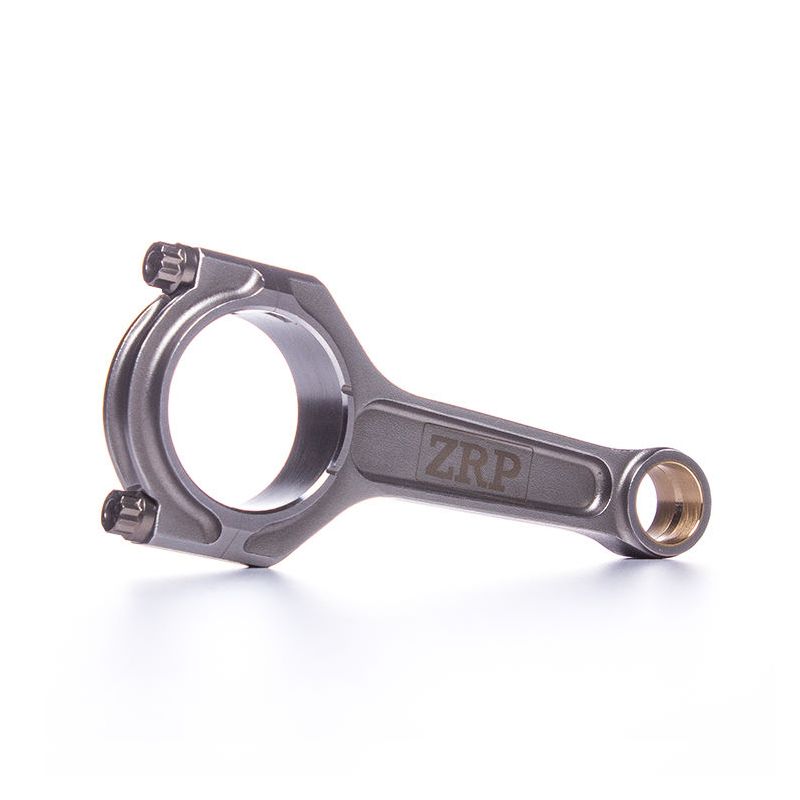

Forgées en acier 4340 par matriçage à chaud puis usinées, ces bielles ZRP présentent un fibrage qui épouse le contour de la pièce, gage d'une tenue en fatigue très supérieure à celle d'une bielle frittée. Reprises aux cotes d'origine, entraxe 139,5 mm, axe de 23 mm, tête de 53 mm, elles s'installent sans modification et conservent l'équilibrage propre au quatre cylindres. Triées à ±1 g, elles conviennent aussi bien à l'atmosphérique qu'au turbo, du Stage 2 jusqu'à la compétition : circuit, course de côte, drift, rallye, drag et time attack. Associées à des pistons forgés, elles constituent la base d'un attelage mobile capable d'endurer hauts régimes prolongés et fortes pressions cylindre.

Caractéristiques techniques des bielles forgées B4204T / B4194

Couple de serrage et allongement

Une mesure d’allongement n’a de sens qu’à température stabilisée : sur le 1.9 turbo, on laisse les bielles et les vis revenir à la température de l’atelier après nettoyage avant de sortir le comparateur, et l’on évite de garder les vis en main entre deux lectures. Quelques degrés d’écart suffisent à décaler la lecture de la même vis d’un centième. Le tableau reprend les préconisations du fabricant de la visserie pour l’ARP 2000 comme pour l’ARP L19 en 3/8" de 38 mm ; ces couples et ces allongements se respectent scrupuleusement, et c’est la mesure au comparateur qui reste la référence, le couple ne servant qu’au recoupement.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Le 4340 est un acier faiblement allié au nickel, au chrome et au molybdène, employé en aéronautique pour les organes les plus chargés. Forgé, puis trempé et revenu, il marie une résistance mécanique élevée à une belle ductilité : il encaisse les chocs sans casser de manière fragile. Face au métal fritté monté d'origine, il apporte environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % de tenue en fatigue, et c'est précisément cette endurance qui compte sur un moteur qui prend des tours et les tient.

Quel profil de bielle ?

Profil en I (I-Beam) : c'est la coupe choisie pour cette application. Le corps en I place la matière exactement là où s'exercent les contraintes : il reste léger, donc favorable à la prise de tours en réduisant l'inertie de l'attelage mobile, tout en offrant une rigidité amplement suffisante pour la plage de puissance du B4204T / B4194. Le meilleur compromis poids / résistance, en préparation atmosphérique comme en turbo.

Comment choisir sa visserie de bielle ?

Une vis de bielle ne se contente pas d’être serrée : elle doit être tendue au-delà de l’effort d’arrachement maximal que le piston lui impose au point mort haut, sinon le chapeau décolle et le coussinet travaille. Sur ce 1.9 turbo, les deux versions ZRP profil I utilisent une vis en 3/8"-38 mm ; la marche à suivre est identique pour l’ARP 2000 et pour l’ARP L19 : filets et appuis nettoyés, lubrifiant d’assemblage appliqué régulièrement, serrage en passes progressives, précharge amenée à l’allongement prescrit et vérifiée au comparateur, longueur libre notée pour chaque vis. Un contrôle après les premières séances, puis à chaque ouverture du bas moteur, permet de suivre la fatigue de la visserie et de la remplacer avant qu’elle ne devienne le point faible.

ARP 2000 : résistance à la traction de l'ordre de 220 000 psi (~1 517 MPa). Elle accepte jusqu'à 200 ch par cylindre en 3/8", pour des régimes pouvant atteindre 8 500 tr/min. C'est la visserie haute performance de référence : robuste, fiable et polyvalente, sans précaution de stockage particulière. Parfaitement à l'aise sur circuit, en trackday, en drift, en rallye, en drag et en course de côte.

ARP L19 : résistance à la traction d'environ 260 000 psi (~1 793 MPa), soit 250 ch par cylindre en 3/8", jusqu'à 10 000 tr/min. Elle vise les moteurs poussés à l'extrême : forte pression de suralimentation, hauts régimes maintenus et pression cylindre élevée. C'est le choix des préparations à grosse puissance ; cet acier sensible à l'hydrogène demande un stockage à l'abri de l'humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP : marque grecque fondée par Alex Drakos (Athènes), spécialisée dans la bielle forgée haute performance. Chaque bielle est forgée en acier 4340, usinée avec précision puis appairée à ±1 g afin de réduire vibrations et balourds sur l'attelage mobile. Une fabrication méticuleuse, éprouvée en compétition (circuit, rallye, drift, drag), ici déclinée en profil I avec visserie ARP 2000 ou ARP L19.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Applications compatibles

Le récapitulatif suivant couvre les véhicules dotés du moteur Volvo 1.9L 16V Turbo B4204T / B4194. Un contrôle du diamètre d’axe de piston et de l’entraxe est demandé avant la commande. Variante concernée : S40 / V40 T4.

Référence OEM :

Pourquoi c'est la solution la plus économique ?

Sur un B4204T / B4194 préparé, la casse d'une bielle d'origine ne s'arrête presque jamais à la bielle : elle emporte le bloc, le vilebrequin et souvent la culasse. Le prix d'une reconstruction complète dépasse de très loin celui d'un jeu de bielles forgées posé en prévention. Investir d'emblée dans des bielles ZRP en 4340 met l'attelage mobile à l'abri et vous évite une remise en état autrement plus coûteuse : c'est la pièce qui protège tout le reste, donc la dépense la plus rentable d'une préparation moteur faite pour durer.
