Gesmede drijfstangen Volvo S40 / V40 T4 1.9 turbo (B4204T / B4194) voor gesmede zuigers

De Volvo B4204T / B4194 white-block-motor

De B4204T / B4194 hoort bij de white-block-familie (modulaire Volvo-motoren) die begin jaren 1990 de red block opvolgde. Het is een volledig aluminium viercilinder-lijnmotor van ongeveer 1,9 liter (tot 1.948 cm³, boring 81 mm), met zestien kleppen en twee bovenliggende nokkenassen, gevoed door een turbo. Compact en licht drijft hij de pittigste T4-uitvoeringen van de Zweedse compacten aan.

Je vindt hem onder de motorkap van de eerste generatie Volvo S40 en V40 in T4-uitvoering, waar hij tussen 1997 en 2004 200 pk (147 kW) en 300 N·m koppel levert. Geprezen om zijn robuustheid en tuningpotentieel, wordt hij echter kwetsbaar zodra de laaddruk stijgt: de gesinterde standaarddrijfstang vormt dan de zwakke schakel van het drijfwerk.

De gesmede drijfstangen Volvo B4204T / B4194

De drijfstang verbindt zuiger en krukas en zet de op-en-neergaande beweging om in rotatie. Bij elke omwenteling ondergaat ze trek-, druk- en buigkrachten die toenemen met toerental, laaddruk en overgebracht koppel. Op een getunede B4204T / B4194 overschrijden die belastingen al snel datgene waarvoor de gesinterde standaarddrijfstang berekend is, en een gebroken drijfstang vernielt vrijwel altijd het blok.

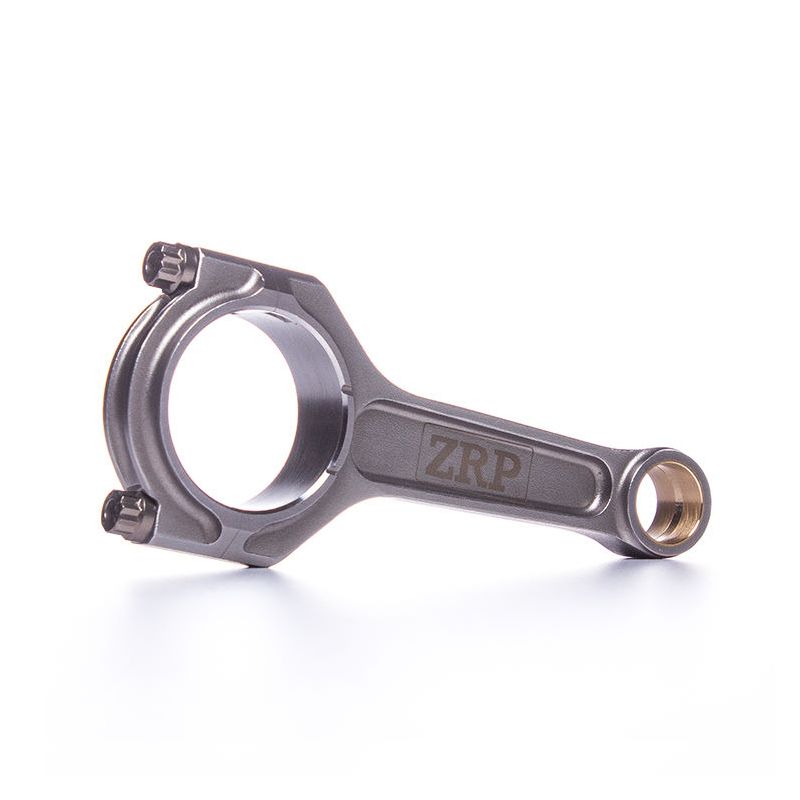

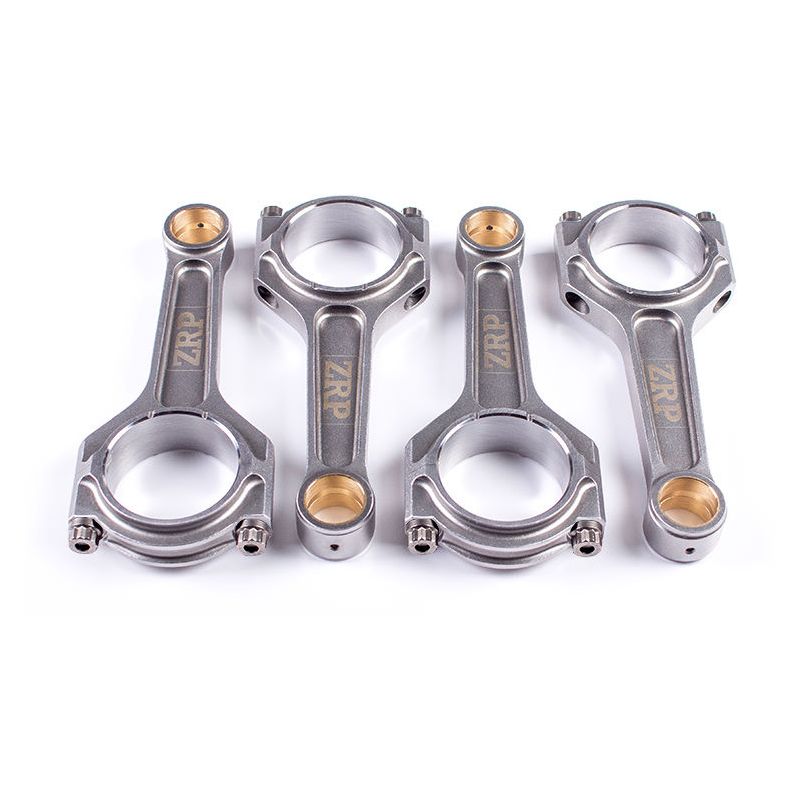

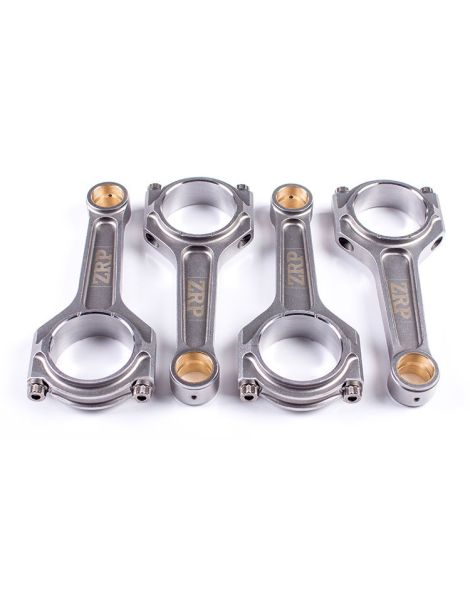

Gesmeed uit 4340-staal door warmsmeden en daarna bewerkt, vertonen deze ZRP-drijfstangen een vezelverloop dat de vorm van het onderdeel volgt, wat een vermoeiingssterkte oplevert die ver boven die van een gesinterde drijfstang ligt. Uitgevoerd op de originele maten, hart-op-hart 139,5 mm, pen 23 mm, groot oog 53 mm, worden ze zonder aanpassing gemonteerd en behouden ze de loopcultuur van de viercilinder. Geselecteerd op ±1 g, zijn ze geschikt voor zowel atmosferische als turbomotoren, van Stage 2 tot de competitie: circuit, heuvelklim, drift, rally, drag en time attack. In combinatie met smeedzuigers vormen ze de basis van een drijfwerk dat aanhoudend hoge toerentallen en hoge cilinderdruk verdraagt.

Technische kenmerken van de gesmede B4204T / B4194-drijfstangen

Aanhaalmoment en rek

De bovenstaande waarden zijn slechts ter indicatie: raadpleeg altijd de ARP-handleiding die bij de set wordt geleverd. Bij een drijfstangbout blijft het meten van de rek met een meetklok betrouwbaarder dan koppel alleen, omdat het wrijvingsgebonden spreiding uitsluit.

Technische gids

Gesmeed 4340-staal: wat is dat?

4340 is een laaggelegeerd staal met nikkel, chroom en molybdeen, in de luchtvaart gebruikt voor de zwaarst belaste onderdelen. Gesmeed, daarna gehard en ontlaten, combineert het een hoge mechanische sterkte met een uitstekende taaiheid: het neemt schokken op zonder bros te breken. Tegenover het gesinterde standaardmetaal biedt het ongeveer +19 % vloeigrens, +8 % treksterkte en +19 tot +37 % vermoeiingssterkte, en het is juist die vermoeiingsweerstand die het verschil maakt op een motor die hoog draait en dat volhoudt.

Welk drijfstangprofiel?

I-profiel (I-Beam): dit is de doorsnede die voor deze toepassing is gekozen. Het I-vormige lichaam plaatst het materiaal precies waar de krachten aangrijpen: het blijft licht, wat het opdraaien bevordert door de traagheid van het drijfwerk te verlagen, en blijft tegelijk ruimschoots stijf genoeg voor het vermogensbereik van de B4204T / B4194. Het beste compromis tussen gewicht en sterkte, in atmosferische zowel als turbo-opbouw.

Hoe kies je je drijfstangbouten?

De bout is het zwaarst belaste deel van de samenstelling: hij houdt de kap dicht ondanks de losruk-krachten bij hoog toerental. Hij wordt gekozen op basis van het vermogen per cilinder en het beoogde toerental.

ARP 2000: treksterkte van circa 220.000 psi (~1.517 MPa). Hij verdraagt tot 150 pk per cilinder in 5/16" en 200 pk per cilinder in 3/8", bij toerentallen tot 8.500 t/min. Het is de referentiebout voor hoge prestaties: robuust, betrouwbaar en veelzijdig, zonder bijzondere opslageisen. Perfect op zijn plaats op circuit, trackday, drift, rally, drag en heuvelklim.

ARP L19: treksterkte van ongeveer 260.000 psi (~1.793 MPa), oftewel 200 pk per cilinder in 5/16" en 250 pk per cilinder in 3/8", tot 10.000 t/min. Hij is bedoeld voor tot het uiterste opgevoerde motoren: hoge laaddruk, aanhoudend hoge toerentallen en hoge cilinderdruk. Het is de keuze voor opbouw met groot vermogen; dit waterstofgevoelige staal moet droog worden bewaard.

Meting van de boutrek

Koop de ARP-rekmeetklok →

De aangeboden merken

ZRP: een Grieks merk opgericht door Alex Drakos (Athene), gespecialiseerd in gesmede drijfstangen voor hoge prestaties. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en daarna gepaard op ±1 g om trillingen en onbalans in het drijfwerk te beperken. Een verzorgde fabricage, beproefd in de competitie (circuit, rally, drift, drag), hier in I-profiel met ARP 2000- of ARP L19-bouten.

Compatibele toepassingen

OEM-referentie:

Waarom is het de voordeligste oplossing?

Op een getunede B4204T / B4194 blijft het bij een gebroken standaarddrijfstang vrijwel nooit bij de drijfstang alleen: ze neemt het blok, de krukas en vaak de cilinderkop mee. De kosten van een volledige revisie overstijgen die van een preventief gemonteerde set gesmede drijfstangen ruimschoots. Wie vanaf het begin in ZRP-drijfstangen in 4340 investeert, beschermt het hele drijfwerk en bespaart zich een veel zwaardere herstelling: het is het onderdeel dat al het overige beschermt, en daarmee de meest rendabele uitgave van een motoropbouw die gemaakt is om te blijven duren.
