Bielle forgiate Volvo - 1.9L 16V Turbo - B4204T / B4194 (S40 / V40 T4) per pistoni forgiati

Il motore Volvo B4204T / B4194 «white block»

Il B4204T / B4194 fa parte della famiglia «white block» (motori modulari Volvo) lanciata all’inizio degli anni 1990 per sostituire il red block. È un quattro cilindri in linea interamente in alluminio di circa 1,9 litri (fino a 1.948 cm³, alesaggio 81 mm), con sedici valvole e doppio albero a camme in testa, alimentato da un turbocompressore. Compatto e leggero, anima le versioni T4 più brillanti delle compatte svedesi.

Lo si ritrova sotto il cofano delle Volvo S40 e V40 di prima generazione, in allestimento T4, dove eroga 200 CV (147 kW) e 300 N·m di coppia tra il 1997 e il 2004. Apprezzato per la robustezza e il margine di elaborazione, diventa però vulnerabile non appena si alza la pressione di sovralimentazione: la biella di serie in metallo sinterizzato è allora l’anello debole del manovellismo.

Le bielle forgiate Volvo B4204T / B4194

Collegando il pistone all'albero motore, la biella trasforma il moto alternativo in rotazione. A ogni giro subisce sforzi di trazione, compressione e flessione che crescono con il regime, la sovralimentazione e la coppia trasmessa. Su un B4204T / B4194 elaborato, questi carichi superano presto ciò per cui è stata calcolata la biella sinterizzata di serie, e la rottura di una biella finisce quasi sempre per distruggere il basamento.

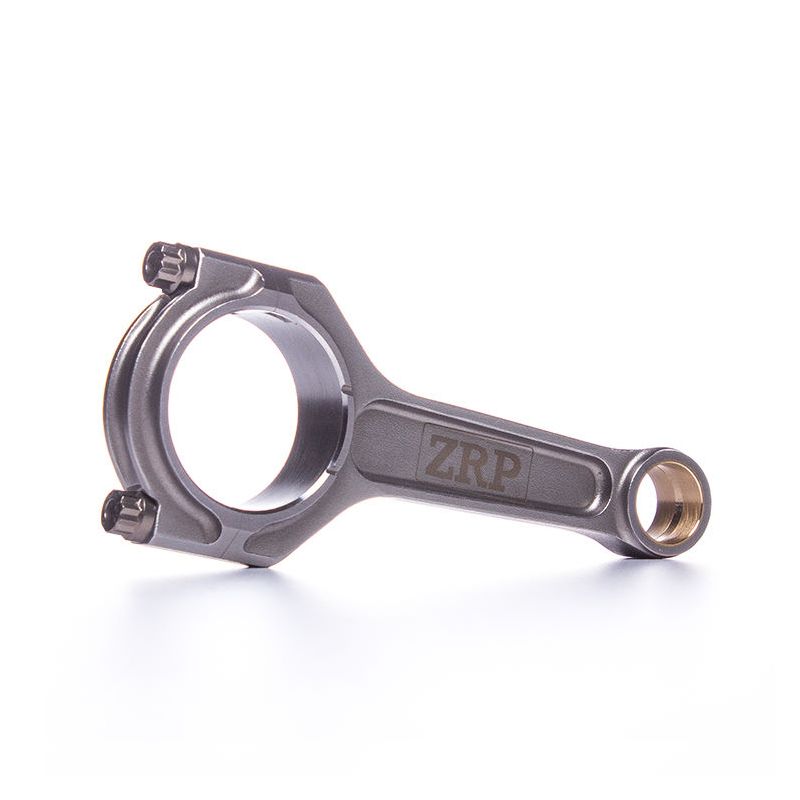

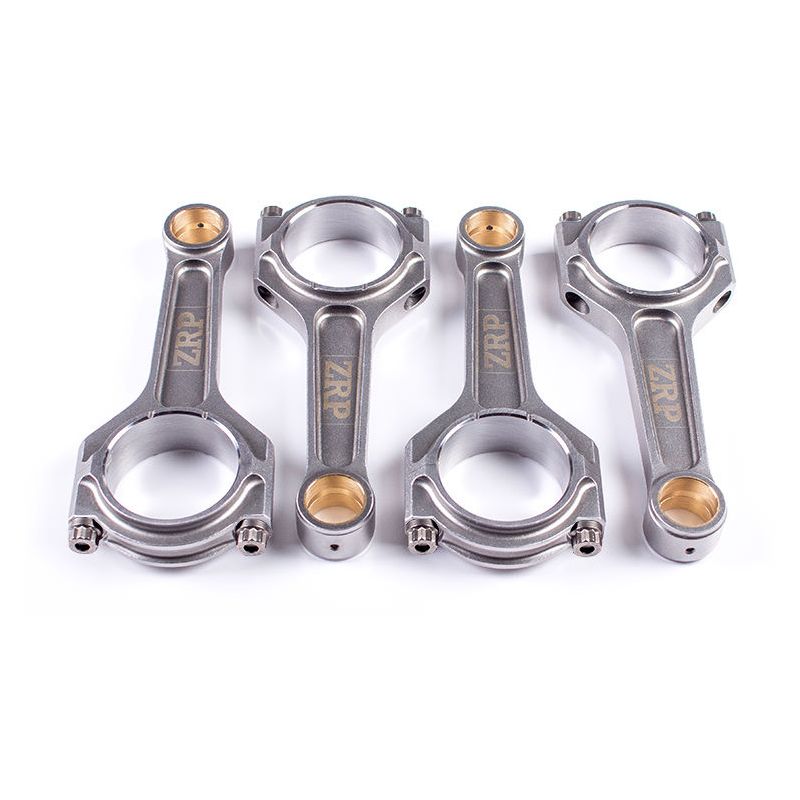

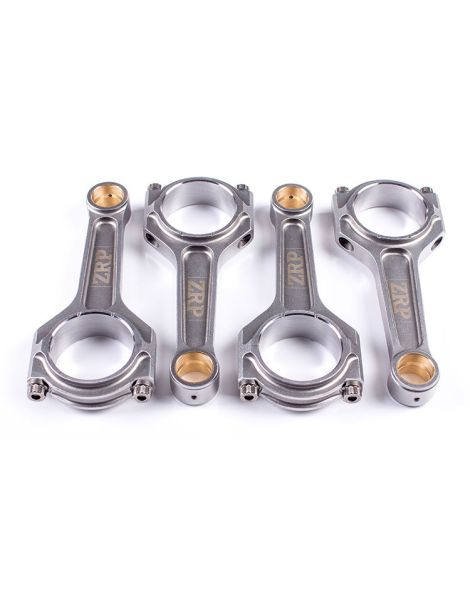

Forgiate in acciaio 4340 per stampaggio a caldo e poi lavorate, queste bielle ZRP presentano una fibratura che segue il contorno del pezzo, il che conferisce una resistenza a fatica molto superiore a quella di una biella sinterizzata. Realizzate alle quote originali, interasse 139,5 mm, spinotto da 23 mm, testa da 53 mm, si montano senza modifiche e conservano l'equilibratura propria del quattro cilindri. Selezionate a ±1 g, si adattano sia ai motori aspirati sia ai turbo, dallo Stage 2 fino alla competizione: pista, cronoscalata, drift, rally, drag e time attack. Abbinate a pistoni forgiati, formano la base di un manovellismo capace di sopportare regimi elevati prolungati e alte pressioni in camera.

Caratteristiche tecniche delle bielle forgiate B4204T / B4194

Coppia di serraggio e allungamento

Una misura di allungamento ha senso solo a temperatura stabilizzata: sul 1.9 turbo si lasciano bielle e viti tornare alla temperatura dell’officina dopo la pulizia prima di prendere il comparatore, ed è meglio non tenere le viti in mano tra due letture. Pochi gradi di differenza bastano a spostare di un centesimo la lettura della stessa vite. La tabella riprende le prescrizioni del produttore della bulloneria sia per l’ARP 2000 sia per l’ARP L19 da 3/8" 38 mm; queste coppie e questi allungamenti vanno rispettati scrupolosamente, e la misura al comparatore resta il riferimento, mentre la coppia serve solo al riscontro.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

Il 4340 è un acciaio basso-legato al nichel, cromo e molibdeno, impiegato in aeronautica per gli organi più sollecitati. Forgiato, poi temprato e rinvenuto, unisce un'elevata resistenza meccanica a un'ottima duttilità: assorbe gli urti senza rompersi in modo fragile. Rispetto al metallo sinterizzato di serie offre circa +19 % di carico di snervamento, +8 % di resistenza a trazione e da +19 a +37 % di resistenza a fatica, ed è proprio questa tenuta a fatica a fare la differenza su un motore che gira alto e a lungo.

Quale profilo di biella?

Profilo a I (I-Beam): è la sezione scelta per questa applicazione. Il corpo a I dispone il materiale esattamente dove agiscono gli sforzi: resta leggero, il che favorisce la salita di giri riducendo l'inerzia del manovellismo, pur mantenendo una rigidità ampiamente sufficiente per la gamma di potenza del B4204T / B4194. Il miglior compromesso peso / resistenza, in preparazione aspirata come turbo.

Come scegliere la viteria di biella?

Una vite di biella non va semplicemente stretta: deve essere tesa oltre il massimo sforzo di strappo che il pistone le impone al punto morto superiore, altrimenti il cappello si solleva e la bronzina lavora. Su questo 1.9 turbo entrambe le versioni ZRP profilo I usano una vite in 3/8"-38 mm e la procedura è identica per l’ARP 2000 e per l’ARP L19: filetti e appoggi puliti, lubrificante di assemblaggio applicato in modo uniforme, serraggio per passaggi progressivi, precarico portato all’allungamento prescritto e verificato con il comparatore, lunghezza libera annotata per ogni vite. Un controllo dopo le prime sessioni e poi a ogni apertura del basamento permette di seguire la fatica della viteria e di sostituirla prima che diventi il punto debole.

ARP 2000: resistenza a trazione di circa 220.000 psi (~1.517 MPa). Sopporta fino a 200 CV per cilindro in 3/8", per regimi fino a 8.500 giri/min. È la viteria ad alte prestazioni di riferimento: robusta, affidabile e versatile, senza particolari precauzioni di stoccaggio. Perfettamente a suo agio in pista, trackday, drift, rally, drag e cronoscalata.

ARP L19: resistenza a trazione di circa 260.000 psi (~1.793 MPa), ossia 250 CV per cilindro in 3/8", fino a 10.000 giri/min. Si rivolge ai motori spinti all'estremo: alta pressione di sovralimentazione, regimi elevati prolungati e alta pressione in camera. È la scelta delle preparazioni di grande potenza; questo acciaio sensibile all'idrogeno va conservato al riparo dall'umidità.

Misura dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP: marca greca fondata da Alex Drakos (Atene), specializzata nella biella forgiata ad alte prestazioni. Ogni biella è forgiata in acciaio 4340, lavorata con precisione e poi appaiata a ±1 g per limitare vibrazioni e squilibri sul manovellismo. Una fabbricazione curata, collaudata in competizione (pista, rally, drift, drag), qui in profilo I con viteria ARP 2000 o ARP L19.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Applicazioni compatibili

Il riepilogo seguente copre i veicoli dotati del motore Volvo 1.9L 16V Turbo B4204T / B4194. È richiesto un controllo del diametro dello spinotto e dell’interasse prima dell’ordine. Variante interessata: S40 / V40 T4.

Riferimento OEM:

Perché è la soluzione più economica?

Su un B4204T / B4194 elaborato, la rottura di una biella di serie non si limita quasi mai alla biella: si porta via il basamento, l'albero motore e spesso la testata. Il costo di una ricostruzione completa supera di gran lunga quello di un kit di bielle forgiate montato in via preventiva. Investire fin dall'inizio in bielle ZRP in 4340 mette al sicuro l'intero manovellismo e vi evita una riparazione ben più onerosa: è il componente che protegge tutto il resto e quindi la spesa più redditizia di una preparazione motore pensata per durare.
