Junta de culata reforzada Ford Focus 2.0 16V Zetec-E EDDB EDDC EDDD EDDF

Los motores Ford cubiertos

El Ford Zetec-E de 2,0 litros es el motor de gasolina de cuatro cilindros en línea, 16 válvulas y DOHC del Focus de primera generación. Esta ficha cubre sus versiones EDDB, EDDC, EDDD y EDDF: estos motores reciben las mismas juntas de culata reforzadas.

La junta de origen lleva la referencia 1 071 744, o 1 308 385, XS7Z-6051-CA y XS7Z-6051-DA según la versión. Es una junta multicapa de acero (MLS) de 85,8 mm de diámetro, cuyo espesor Ford no publica. Está dimensionada para la presión de combustión de serie: cuando esta aumenta, el apriete se relaja, la culata se levanta y el líquido de refrigeración pasa a un cilindro.

Las juntas de culata reforzadas

La junta de culata no crea la estanqueidad por sí misma: la mantiene porque la tornillería aprieta la culata contra el bloque. Una junta de composite se aplasta definitivamente más allá de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLS soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión.

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en dos construcciones: MLS Athena con Gas Stopper y MLS Cometic multicapa de acero. Los diámetros de junta van de 86,2 a 87 mm, lo que cubre tanto el bloque de origen como el bloque rectificado, y los espesores de 0,69 a 2,03 mm, suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

Volumen de la junta: el espacio que la junta deja encima de cada cilindro. Amplía la cámara de combustión, y cuanto mayor es, más baja la relación de compresión. Los valores se comparan entre sí con un diámetro de junta idéntico.

Preparación y montaje

Antes del montaje, controle la planitud de la culata y del bloque con una regla y hágalos rectificar si es necesario. Ninguna de estas juntas necesita pasta selladora: Athena y Cometic las entregan ya revestidas.

Guía técnica

Las dos construcciones propuestas

MLS Athena De dos a cinco láminas de acero inoxidable AISI 301, cortadas por láser, embutidas y remachadas. Alrededor de cada cilindro, una lámina doblada sobre sí misma, el Gas Stopper, concentra el apriete en la cámara de combustión, y unos resaltes aseguran la estanqueidad de los pasos de agua y aceite. Las láminas exteriores reciben un revestimiento de dos capas: la primera resiste las altas temperaturas y rellena las pequeñas irregularidades del bloque y de la culata, la segunda, a base de silicona, evita que la junta se pegue al desmontarla. Es la opción totalmente de acero de Athena, del motor atmosférico preparado a la sobrealimentación moderada.

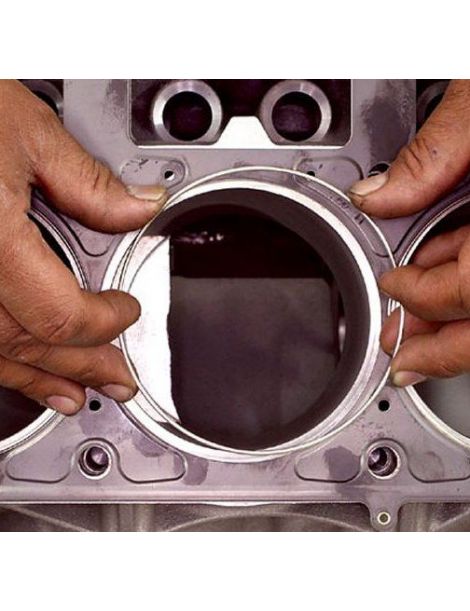

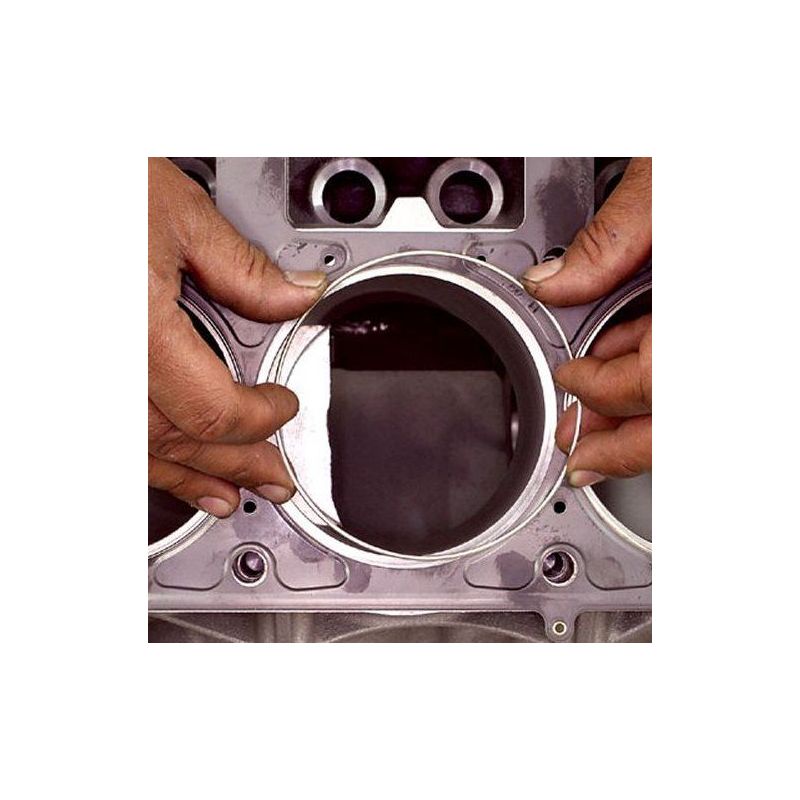

MLS Cometic Varias láminas de acero inoxidable embutidas y remachadas. Las láminas exteriores llevan resaltes activos alrededor de cada cilindro y de cada paso de fluido. La estanqueidad se obtiene con una carga de apriete moderada y una deformación de diámetro limitada. Es la opción polivalente, del motor atmosférico preparado a la sobrealimentación ligera.

Elegir el diámetro y el espesor

El diámetro de la junta. El MLS Athena existe en 86,2 mm, el MLS Cometic en 87 mm.

El espesor. Ford no publica el espesor de la junta de origen. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Con un espesor más fino que el de la junta desmontada, mida con un comparador el saliente de los pistones sobre el bloque: es lo que determina la holgura restante entre el pistón y la culata.

Las dos marcas

	Athena S.p.A. es un fabricante italiano de juntas y componentes de motor, con su sede y su planta principal en Alonte, en el Véneto. El grupo produce también en España, Estados Unidos, Brasil e India. Sus juntas multicapa se montan de primer equipo en fabricantes de automóviles, y su gama de competición se diseña y se fabrica íntegramente en Italia.
	Cometic Gasket, Inc. es un fabricante estadounidense de juntas y soluciones de estanqueidad de motor, fundado en 1989 e instalado en Concord, Ohio. Su especialidad es la junta fabricada bajo pedido, con el diámetro y el espesor deseados. Todos sus productos se fabrican en Estados Unidos, con materiales estadounidenses.

Ventajas frente a la junta de origen

Cuándo se hace necesaria una junta reforzada

• Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
• Cilindro rectificado más allá de lo que cubre el diámetro de 85,8 mm de la junta de origen
• Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
• Motor que ya ha perdido su junta, o que consume refrigerante
• Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Referencia OEM: 1 071 744, 1 308 385, XS7Z-6051-CA, XS7Z-6051-DA.

Importante: los Zetec de 1,6 y 1,8 litros, así como los Duratec que les suceden en el Focus, reciben otras juntas de culata: no están cubiertos por esta ficha.

¿Por qué pasar a una junta reforzada?

Una junta reforzada aguanta donde la de origen llega a su límite: con una presión de combustión más alta conserva su forma en lugar de aplastarse.

En cuanto sube la potencia, turbo, compresor o relación de compresión elevada, la junta de culata se convierte en el eslabón débil de la parte alta del motor. Pasar a una junta reforzada deja de ser una comodidad para ser una seguridad: es lo que evita la rotura y el desmontaje de la culata que conlleva.
