Bielas forjadas Honda - 2.0L 16V i-VTEC Turbo - K20C (Civic Type R FK8) para pistones forjados

El motor Honda K20C (2.0 16V i-VTEC turbo)

El K20C es el primer cuatro cilindros 2,0 L (1996 cc) de la familia K de Honda en recibir la sobrealimentación: dieciséis válvulas, doble árbol de levas, distribución variable i-VTEC y turbo de inyección directa. Con el código K20C1 anima los Honda Civic Type R desde 2015, generación FK2, luego FK8 y por último FL5, con potencias de serie de 306 a 330 CV y un par elevado disponible desde bajas vueltas. Al subir el avance, la presión de sobrealimentación y la inyección, la preparación de un K20C eleva rápidamente la presión de cámara muy por encima de lo que soportan las bielas de serie sinterizadas. En este motor turbo, son precisamente esas bielas las que se convierten en el eslabón débil del tren alternativo cuando el par aumenta. Sustituirlas por bielas forjadas emparejadas en peso es el primer paso hacia un K20C fiable y resistente en uso exigente.

Las bielas forjadas

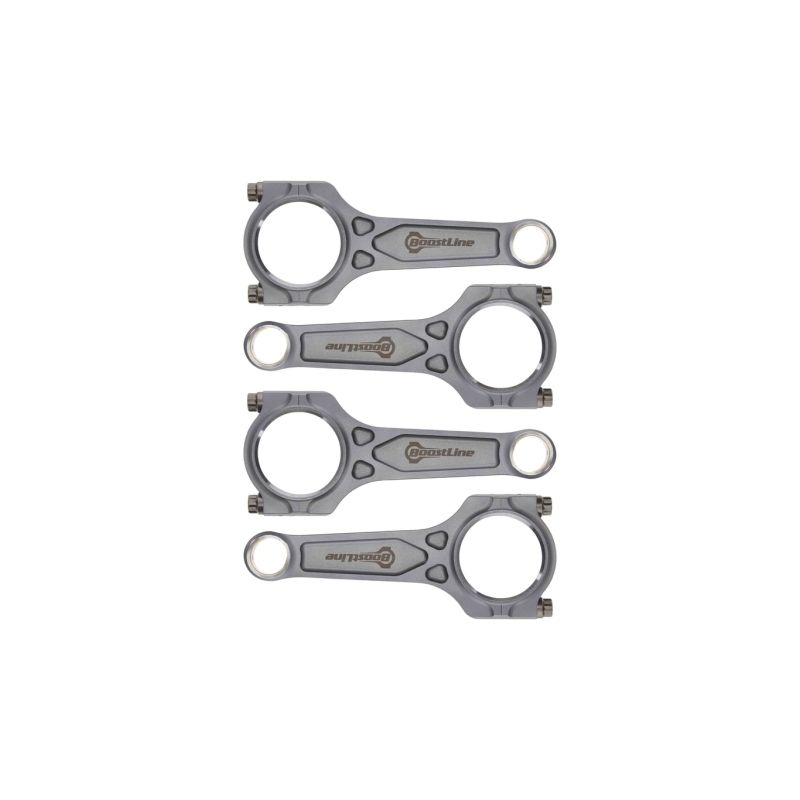

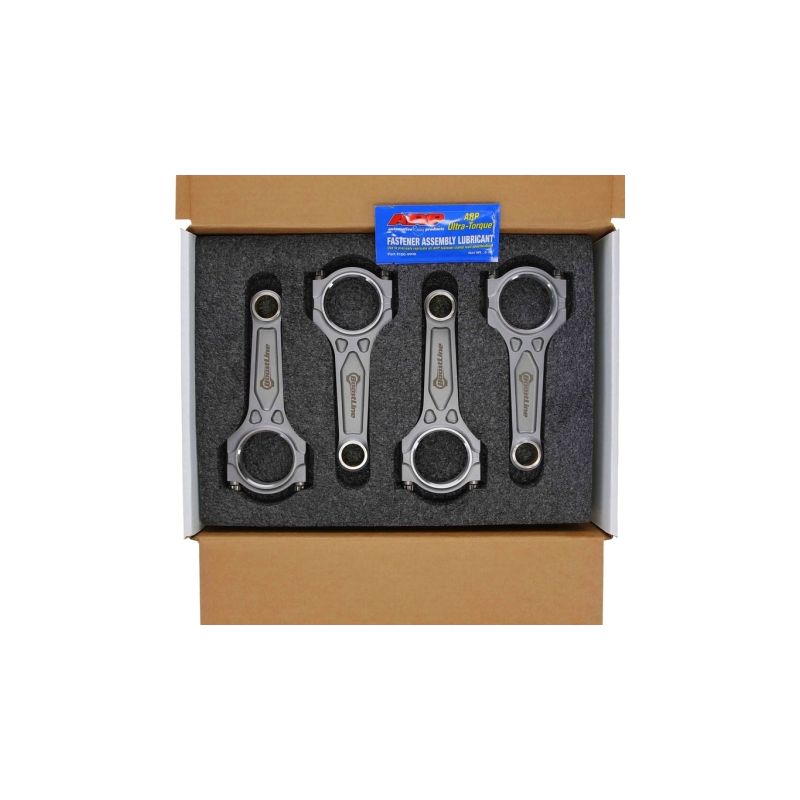

Estampadas en caliente y mecanizadas con precisión, estas bielas soportan esfuerzos de compresión, flexión y fatiga muy superiores a los que toleran las bielas sinterizadas de serie del K20C. Convienen a todo uso deportivo y de alta carga: circuito, time attack, drift, drag, rally y subida de montaña. Según la preparación, acompañan tanto un Stage 2 con presión de sobrealimentación aumentada como un Stage 3 o un Stage 4 forzado en boost y gestión de motor. Entregadas en juego completo de 4, emparejadas en peso, preservan el equilibrado del tren alternativo y la resistencia a las altas cargas propias del turbo. Todas mantienen el bulón de pistón de 22 mm del K20C, para una distancia entre centros cercana a 143,7 mm.

Características técnicas de las bielas forjadas K20C (bulón 22 mm)

Par de apriete y alargamiento

En el K20C la trazabilidad de la tornillería importa tanto como el utillaje: numere tornillos y tapas ya en el desmontaje, mantenga cada pareja junta hasta el apriete final y anote para cada tornillo la longitud libre leída en el comparador. Así obtiene una ficha de seguimiento que hace utilizable la medición bajo carga, diferencia a diferencia. Los pares y los intervalos de alargamiento de la tabla proceden del fabricante de la tornillería, ARP 2000 o ARP CA625+ de 3/8" según la variante, y deben respetarse escrupulosamente; la lectura del alargamiento prevalece siempre sobre el par, que solo sirve para contrastar el resultado.

Guía técnica de las bielas forjadas

Acero forjado 4340

Estas bielas se estampan en un acero de baja aleación al níquel-cromo-molibdeno 4340, la referencia de las bielas de altas prestaciones. Forjado, luego templado y revenido, conserva un fibrado continuo que le confiere una elevada resistencia a la tracción y una excelente vida a fatiga, dos cualidades decisivas en un K20C turbo muy exigido. Frente a una biela de serie sinterizada, optimizada ante todo para el coste de producción, una biela forjada 4340 gana en torno a +19% de límite elástico, +8% de resistencia a la tracción y de +19 a +37% de resistencia a fatiga. Es ese margen el que permite a un K20C con boost y par aumentados absorber sin rotura los picos de presión de cámara.

El perfil de biela

La gama se ofrece en dos perfiles en I: el I-3P Boostline, diseñado para las preparaciones turbo más exigentes, y el I optimizado Wössner (A-Beam), compacto y polivalente. La tabla de características indica, para cada referencia, la distancia entre centros, el diámetro de cabeza, el ancho de cabeza y el peso, para elegir según el objetivo de potencia.

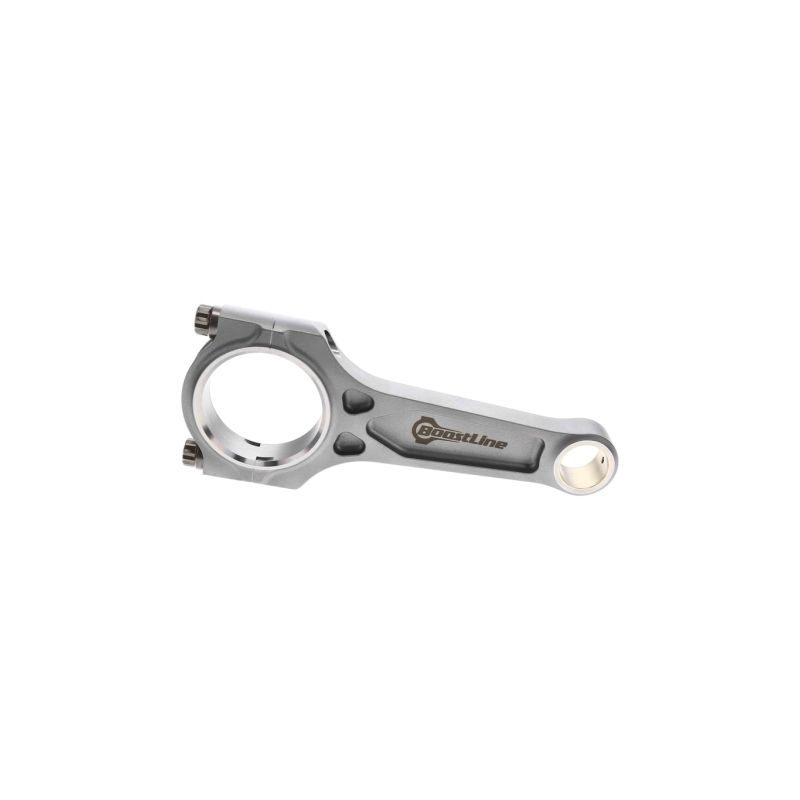

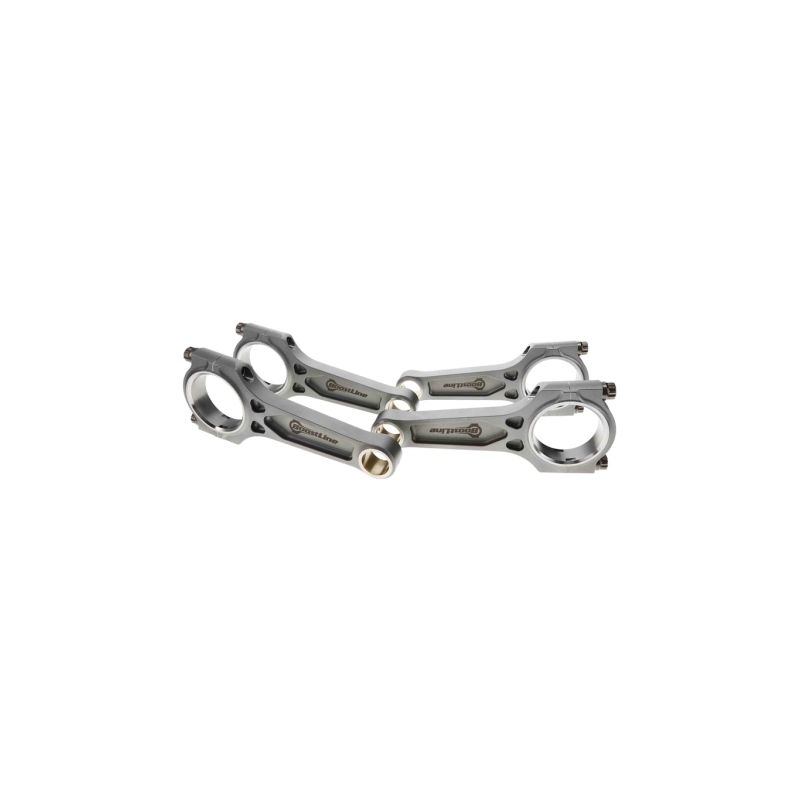

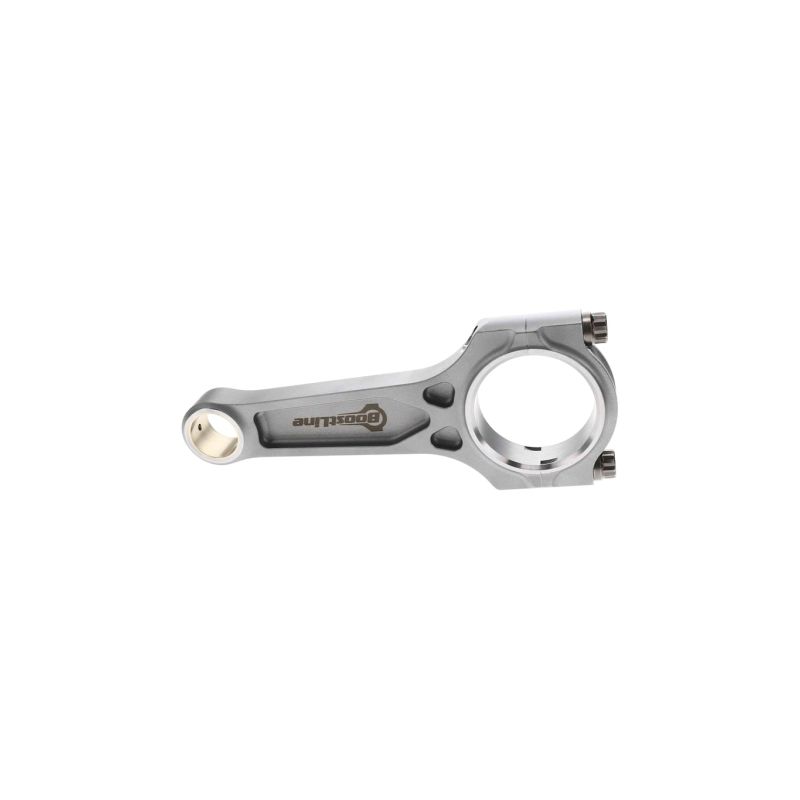

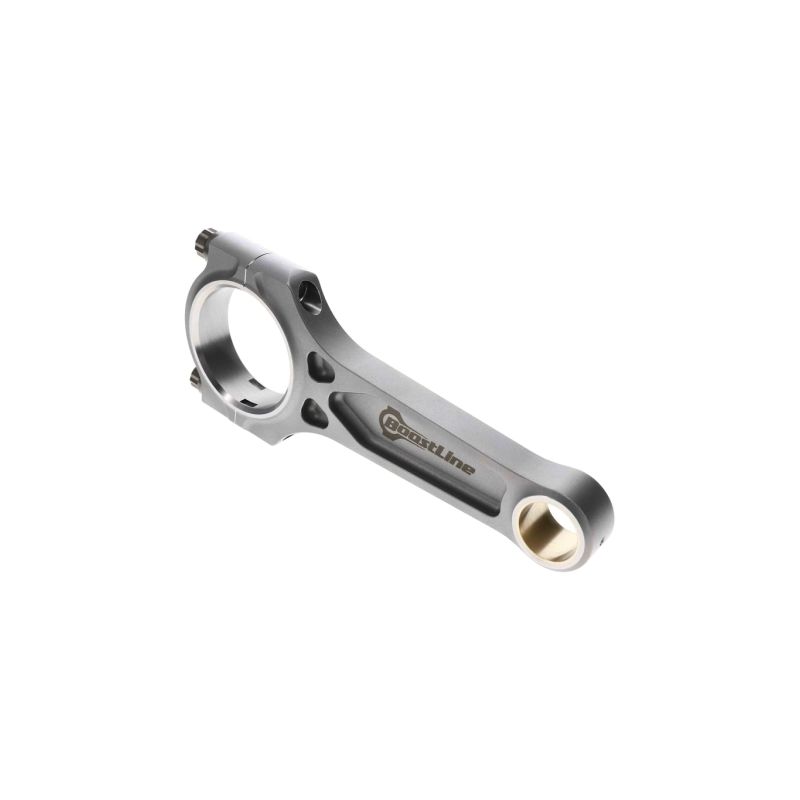

	Perfil I-3P: cuerpo en I de tres planos de Boostline; su sección optimizada por cálculo ofrece una relación rigidez/peso notable y una excelente resistencia al pandeo, pensada para los K20C turbo forzados en presión y par.
	Perfil I: cuerpo en I optimizado de Wössner (A-Beam); compacto y rígido, combina ligereza y robustez para un K20C fiabilizado en uso deportivo, del alto régimen al aumento controlado de la sobrealimentación.

¿Cómo elegir la tornillería de biela?

	ARP 2000: la aleación polivalente de referencia, con una resistencia a la tracción de unos 220.000 psi (1.517 MPa). Ofrecida aquí en diámetro 3/8", cubre la gran mayoría de las preparaciones K20C, hasta unos 200 CV por cilindro, a regímenes que pueden alcanzar 8.500 rpm. Es la opción por defecto de un K20C turbo fiabilizado.
	ARP CA625+: una aleación de gama alta resistente a la corrosión (≈ 260.000 psi / 1.793 MPa), reservada a los K20C más exigidos en par y presión de sobrealimentación. En diámetro 3/8", ofrece el margen de seguridad máximo de la gama para las preparaciones turbo extremas.

Medición del alargamiento de los tornillos

Descubrir la galga de alargamiento ARP

Las marcas propuestas

	Boostline diseña su perfil I-3P de tres planos mediante análisis estructural, para una relación rigidez/peso de alto nivel en motores turbo.
	Wössner, fabricante europeo reconocido, ofrece su cuerpo en I optimizado (A-Beam), compacto y robusto.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos

Estas bielas forjadas equipan los Honda propulsados por el motor 2,0 L 16V i-VTEC turbo K20C1, la línea de los Civic Type R modernos:

Referencia OEM: 13210-6B2-A00 (juego de 4 bielas).

¿Por qué es la solución más económica?

Un juego de bielas forjadas cuesta incomparablemente menos que un motor roto: en un K20C forzado en presión de sobrealimentación y par, una biela de serie que rompe se lleva el bloque, el cigüeñal y a menudo la culata. Al montar de entrada bielas forjadas emparejadas en peso, hace fiable su preparación turbo a largo plazo y se ahorra una reconstrucción completa, por un sobrecoste irrisorio frente al precio de un motor nuevo.
