Bielles forgées Honda - 2.0L 16V i-VTEC Turbo - K20C (Civic Type R FK8) pour pistons forgés

Le moteur Honda K20C (2.0 16V i-VTEC turbo)

Le K20C est le premier quatre cylindres 2,0 L (1996 cm³) de la famille K de Honda à recevoir la suralimentation : seize soupapes, double arbre à cames en tête, distribution variable i-VTEC et turbocompresseur à injection directe. Décliné sous le code K20C1, il anime les Honda Civic Type R depuis 2015, génération FK2, puis FK8 et enfin FL5, avec des puissances de série comprises entre 306 et 330 ch et un couple élevé disponible dès les bas régimes. En repoussant l'avance, la pression de suralimentation et l'injection, la préparation d'un K20C fait vite grimper la pression cylindre bien au-delà de ce qu'encaissent les bielles de série en acier fritté. Sur ce moteur turbo, ce sont précisément ces bielles qui deviennent le maillon faible de l'attelage mobile lorsque le couple augmente. Leur remplacement par des bielles forgées appariées en poids est la première étape d'un K20C fiable et endurant en usage poussé.

Les bielles forgées

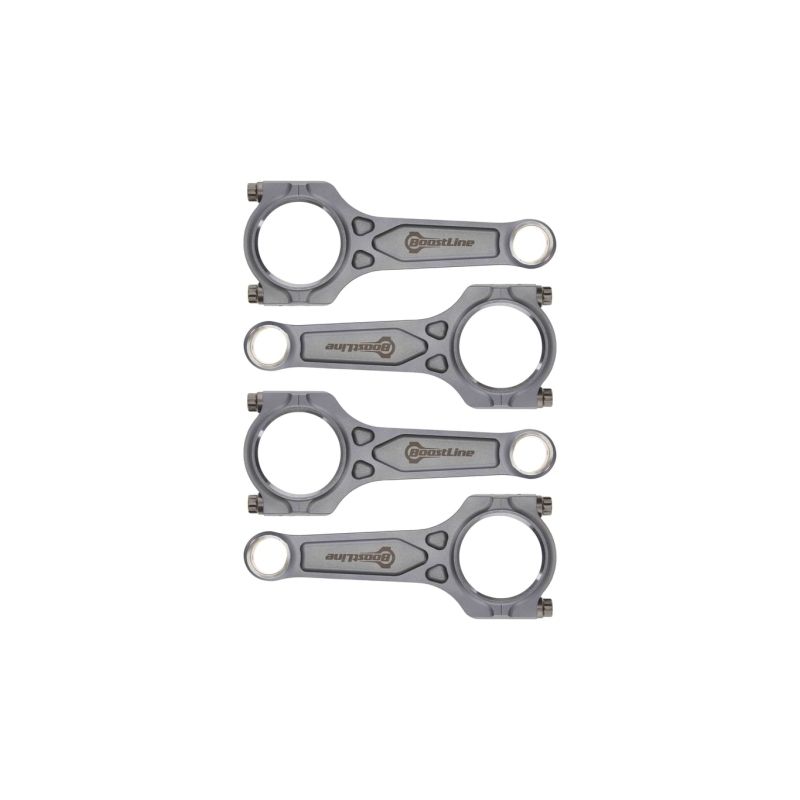

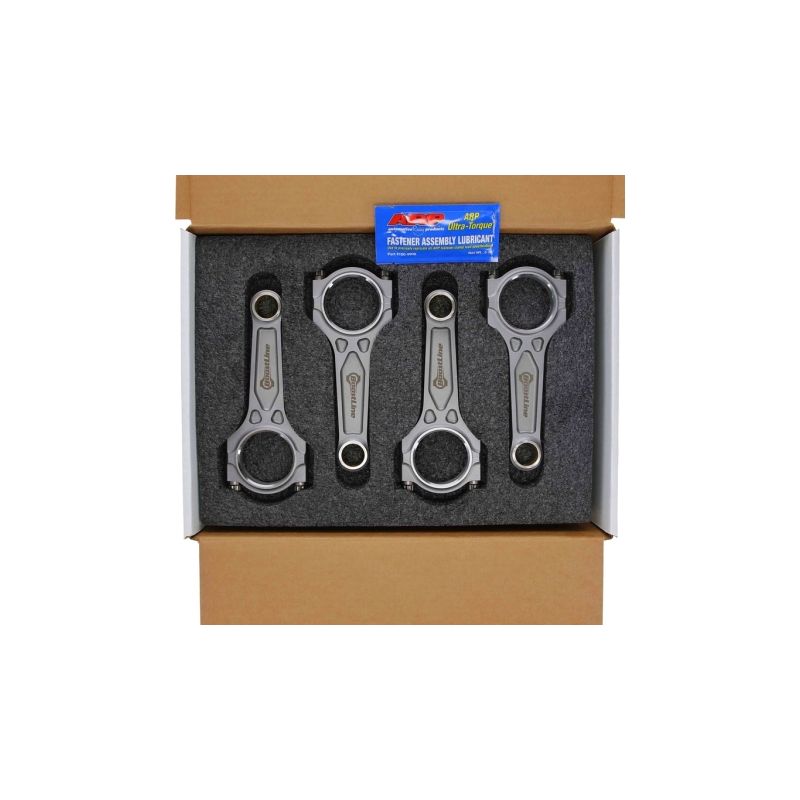

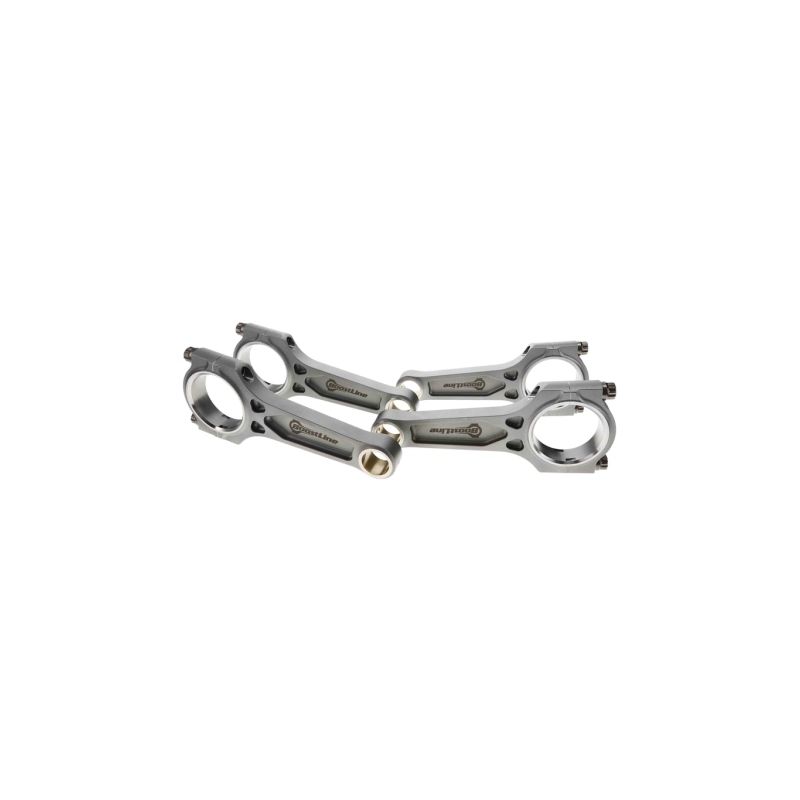

Matricées à chaud puis usinées avec précision, ces bielles encaissent des efforts de compression, de flexion et de fatigue très supérieurs à ceux que tolèrent les bielles fritées d'origine du K20C. Elles conviennent à tous les usages sportifs et à forte charge : circuit, time attack, drift, drag, rallye et course de côte. Selon la préparation, elles accompagnent aussi bien un Stage 2 à pression de suralimentation augmentée qu'un Stage 3 ou un Stage 4 poussé en boost et en gestion moteur. Livrées en jeu complet de 4, appariées en poids, elles préservent l'équilibrage de l'attelage mobile et la tenue sous les fortes charges propres au turbo. Toutes reprennent l'axe de piston de 22 mm du K20C, pour un entraxe voisin de 143,7 mm.

Caractéristiques techniques des bielles forgées K20C (axe 22 mm)

Couple de serrage et allongement

Sur le K20C, la traçabilité de la visserie compte autant que l’outillage : numérotez les vis et les chapeaux dès le démontage, gardez chaque paire ensemble jusqu’au serrage final et notez pour chacune la longueur libre relevée au comparateur. Vous obtenez ainsi une fiche de suivi qui rend la mesure sous charge exploitable, écart après écart. Les couples et les plages d’allongement du tableau proviennent du fabricant de la visserie, ARP 2000 ou ARP CA625+ en 3/8" selon la déclinaison, et doivent être respectés scrupuleusement ; la lecture de l’allongement au comparateur prime toujours sur le couple, qui ne sert qu’à recouper le résultat.

Guide technique des bielles forgées

Acier forgé 4340

Ces bielles sont matricées dans un acier faiblement allié au nickel-chrome-molybdène 4340, la référence des bielles hautes performances. Forgé puis trempé et revenu, il conserve un fibrage continu qui lui procure une résistance à la traction élevée et une excellente tenue en fatigue, deux qualités décisives sur un K20C turbo fortement sollicité. Face à une bielle d'origine en métal fritté, optimisée avant tout pour le coût de production en série, une bielle forgée 4340 gagne environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % d'endurance à la fatigue. C'est cette marge qui permet d'absorber sans casse les pics de pression cylindre d'un K20C dont on a relevé le boost et le couple.

Le profil de bielle

La gamme est proposée en deux profils en I : le I-3P Boostline, dessiné pour les préparations turbo les plus exigeantes, et le I optimisé Wössner (A-Beam), compact et polyvalent. Le tableau des caractéristiques précise, pour chaque référence, l'entraxe, le diamètre de tête, la largeur de tête et le poids, afin de choisir selon l'objectif de puissance.

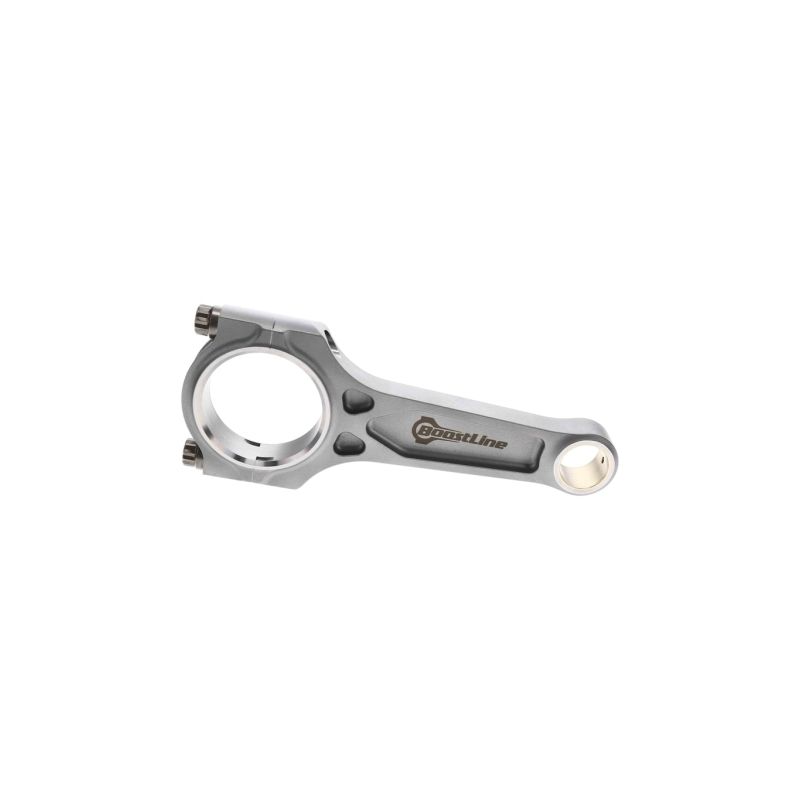

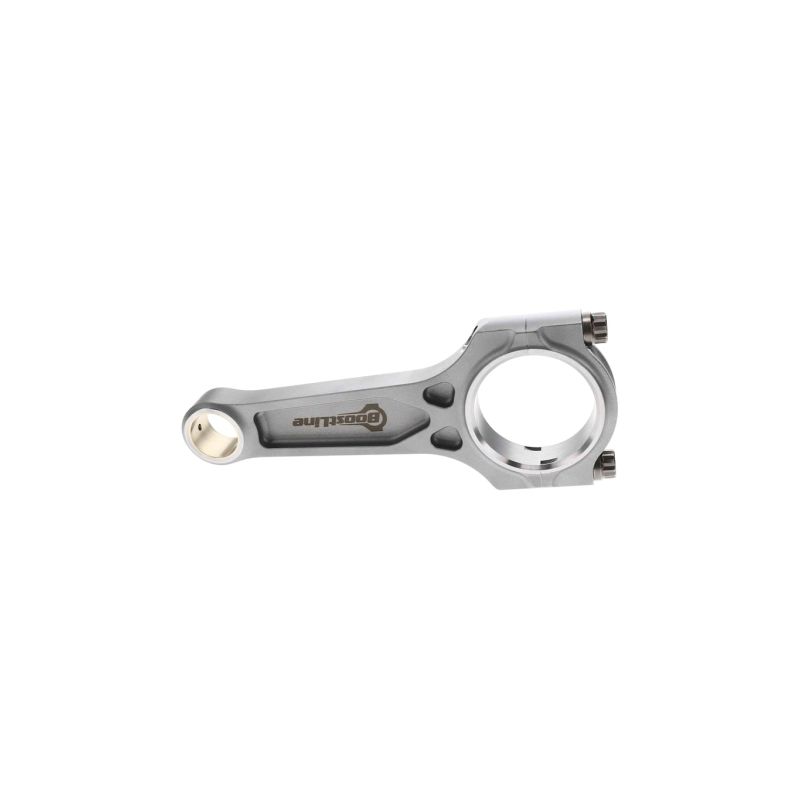

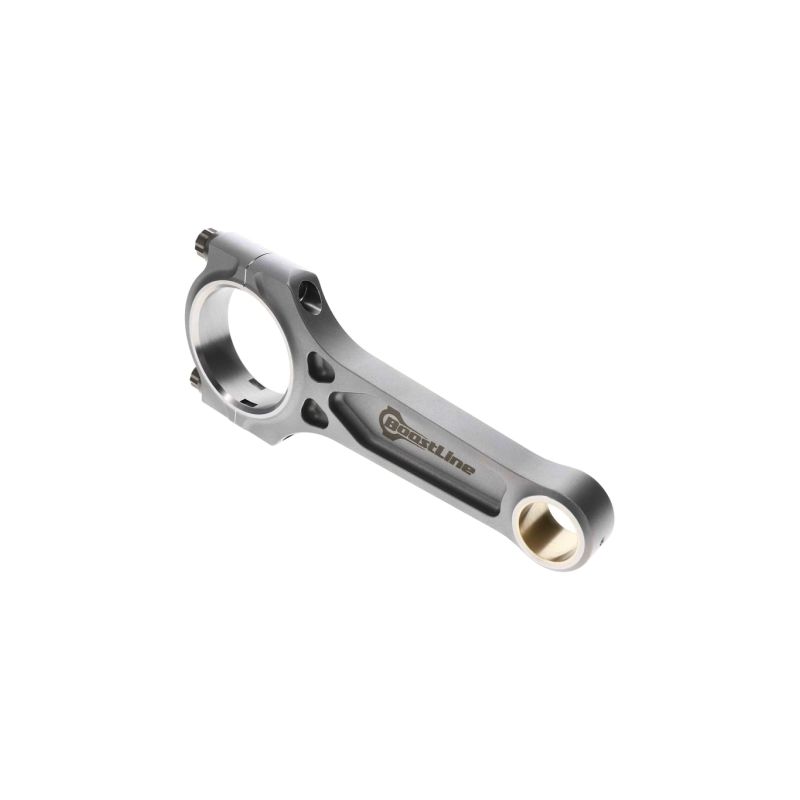

	Profil I-3P : corps en I à trois plans d'usinage signé Boostline ; sa section optimisée par calcul offre un rapport rigidité/poids remarquable et une excellente résistance au flambage, taillée pour les K20C turbo poussés en pression et en couple.
	Profil I : corps en I optimisé Wössner (A-Beam) ; compact et rigide, il conjugue légèreté et robustesse pour un K20C fiabilisé en usage sportif, du haut régime à la montée en suralimentation maîtrisée.

Comment choisir sa visserie de bielle ?

	ARP 2000 : l'alliage polyvalent de référence, avec une résistance à la traction d'environ 220 000 psi (1 517 MPa). Proposé ici en diamètre 3/8", il couvre la grande majorité des préparations K20C, jusqu'à environ 200 ch par cylindre, à des régimes pouvant atteindre 8 500 tr/min. C'est le choix par défaut d'un K20C turbo fiabilisé.
	ARP CA625+ : un alliage haut de gamme (≈ 260 000 psi / 1 793 MPa) résistant à la corrosion, réservé aux K20C les plus sollicités en couple et en pression de suralimentation. En diamètre 3/8", il offre la marge de sécurité maximale de la gamme pour les préparations turbo extrêmes.

Mesure de l'allongement des vis

Découvrir la jauge d'allongement ARP

Les marques proposées

	Boostline conçoit son profil I-3P à trois plans par calcul de structure, pour un rapport rigidité/poids de haut niveau sur les moteurs turbo.
	Wössner, fabricant européen reconnu, propose son profil I optimisé (A-Beam), compact et robuste.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Ces bielles forgées équipent les Honda animées par le moteur 2,0 L 16V i-VTEC turbo K20C1, la lignée des Civic Type R modernes :

Référence OEM : 13210-6B2-A00 (jeu de 4 bielles).

Pourquoi c'est la solution la plus économique ?

Un jeu de bielles forgées coûte sans commune mesure moins cher qu'une casse moteur : sur un K20C poussé en pression de suralimentation et en couple, une bielle d'origine qui rompt emporte le bloc, le vilebrequin et souvent la culasse. En montant d'emblée des bielles forgées appariées, vous fiabilisez durablement votre préparation turbo et vous vous épargnez une reconstruction complète, pour un surcoût dérisoire au regard du prix d'un moteur neuf.
