Bielas forjadas Honda - 2.0L 16V i-VTEC - K20 (Civic Type R EP3 / Integra DC5) para pistones forjados

El motor Honda K20 (2.0 16V i-VTEC)

El K20 es el cuatro cilindros 2,0 L (1998 cc) atmosférico de la familia K de Honda: dieciséis válvulas, doble árbol de levas y distribución variable i-VTEC que actúa sobre el alzado y el calado de las válvulas. En sus versiones más prestacionales (K20A, K20A2, K20Z1) sube a regímenes cercanos a 8.400 rpm y entrega de 200 a 220 CV sin sobrealimentación, lo que lo convirtió en el motor de los Honda Civic Type R EP3, Integra Type R DC5 y Acura RSX Type-S. Estirado de régimen, preparado para circuito o convertido a sobrealimentación (turbo o compresor), un K20 eleva rápidamente la presión de cámara y las fuerzas de inercia por encima de lo que soportan las bielas de serie sinterizadas. Son entonces esas bielas las que se convierten en el eslabón débil del tren alternativo, ya se busque el alto régimen o la carga. Sustituirlas por bielas forjadas emparejadas en peso es el primer paso hacia un K20 fiable y resistente en uso exigente.

Las bielas forjadas

Estampadas en caliente y mecanizadas con precisión, estas bielas soportan esfuerzos de compresión, flexión y fatiga muy superiores a los que toleran las bielas sinterizadas de serie del K20. Convienen a todo uso deportivo y de alta carga: circuito, time attack, drift, drag, rally y subida de montaña. Según la preparación, acompañan tanto un K20 atmosférico estirado de régimen y con alta compresión como una conversión Stage 2, Stage 3 o Stage 4 con turbo o compresor. Entregadas en juego completo de 4, emparejadas en peso, preservan el equilibrado del tren alternativo y la resistencia a las repetidas subidas de régimen propias del i-VTEC. Todas mantienen el bulón de pistón de 22 mm del K20, para una distancia entre centros cercana a 139 mm.

Características técnicas de las bielas forjadas K20 (bulón 22 mm, entre-ejes 139 mm)

Par de apriete y alargamiento

El K20 se vuelve a montar por pasadas: se entran los tornillos a mano, se aprieta a un tercio y luego a dos tercios del valor previsto, y solo entonces se termina en el valor de la tabla. Ese apriete fraccionado deja que la tapa se centre y mantiene fiable la lectura. Según la variante elegida la tornillería es ARP 2000, ARP CA625+ o ARP L19 de 3/8", y cada grado tiene sus propios valores: son los prescritos por el fabricante de la tornillería, deben respetarse escrupulosamente y nunca trasladarse de una fila de la tabla a otra. El alargamiento leído en el comparador sigue siendo la medida de referencia y el par solo lo confirma.

Guía técnica de las bielas forjadas

Acero forjado 4340

Estas bielas se estampan en un acero de baja aleación al níquel-cromo-molibdeno 4340, la referencia de las bielas de altas prestaciones. Forjado, luego templado y revenido, conserva un fibrado continuo que le confiere una elevada resistencia a la tracción y una excelente vida a fatiga, dos cualidades decisivas en un K20 que gira alto y mucho tiempo. Frente a una biela de serie sinterizada, optimizada ante todo para el coste de producción, una biela forjada 4340 gana en torno a +19% de límite elástico, +8% de resistencia a la tracción y de +19 a +37% de resistencia a fatiga. Es ese margen el que permite a un K20 forzado de régimen o en sobrealimentación absorber sin rotura los picos de presión de cámara y las fuerzas de inercia.

El perfil de biela

La gama se ofrece en tres familias de perfil: el H (ZRP, Manley), polivalente; el I optimizado Wössner y su versión reforzada I-HD (ZRP, Manley); y el I-3P Boostline para las preparaciones más exigentes. La tabla de características indica, para cada referencia, la distancia entre centros, el diámetro de cabeza, el ancho de cabeza y el peso, para elegir según el objetivo de potencia y régimen.

	Perfiles H y H-Lite: cuerpo en H propuesto por ZRP (H-Lite) y Manley; sus dos flancos planos ofrecen una excelente rigidez a flexión con un peso contenido, una elección polivalente y probada para la mayoría de las preparaciones K20 atmosféricas y ligeramente sobrealimentadas.
	Perfiles I e I-HD: cuerpo en I propuesto por Wössner (A-Beam, optimizado y compacto) y en versión reforzada I-HD (Heavy Duty) por ZRP y Manley; este perfil combina ligereza y robustez y prioriza la resistencia a la compresión, ideal para un K20 forzado de régimen o en carga.
	Perfil I-3P: cuerpo en I de tres planos de Boostline; su sección optimizada por cálculo ofrece una relación rigidez/peso notable y una excelente resistencia al pandeo, pensada para los K20 más exigentes, en particular en conversión sobrealimentada.

¿Cómo elegir la tornillería de biela?

	ARP 2000: la aleación polivalente de referencia, con una resistencia a la tracción de unos 220.000 psi (1.517 MPa). Ofrecida aquí en diámetro 3/8", cubre la gran mayoría de las preparaciones K20, hasta unos 200 CV por cilindro, a regímenes que pueden alcanzar 9.000 rpm. Es la opción por defecto de un K20 fiabilizado de alto régimen en uso deportivo.
	ARP L19: un acero de muy alta resistencia (≈ 260.000 psi / 1.793 MPa), más rígido, reservado a los K20 muy exigidos, hasta unos 250 CV por cilindro y a los regímenes más altos. En diámetro 3/8" aumenta sensiblemente el margen de seguridad en motores muy forzados (atención: sensible a la corrosión, exige un almacenamiento cuidadoso).
	ARP CA625+: una aleación de gama alta resistente a la corrosión (≈ 260.000 psi / 1.793 MPa), reservada a los K20 más extremos en carga y régimen. En diámetro 3/8", ofrece el margen de seguridad máximo de la gama, sin restricción de almacenamiento.

Medición del alargamiento de los tornillos

Descubrir la galga de alargamiento ARP

Las marcas propuestas

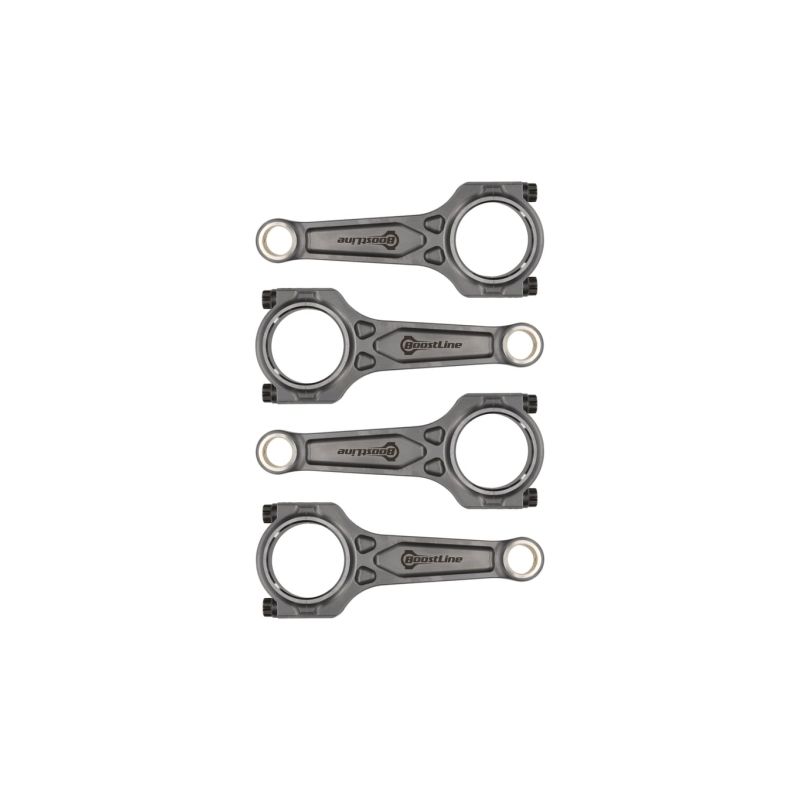

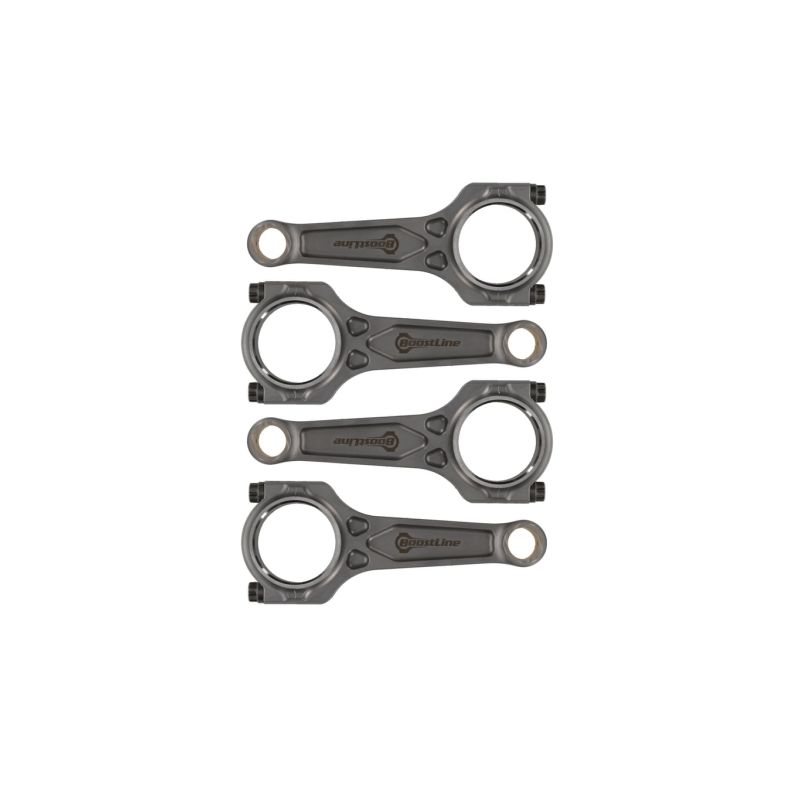

	Boostline es la gama de bielas del grupo Wiseco, activo en el pistón forjado desde 1941. Su perfil I-3P, patentado, añade tres cajeados al cuerpo para acercar la rigidez de una biela en I a la solidez de una biela en H. Forjada en acero 4340 y mecanizada en Estados Unidos, se ofrece con tornillería ARP 2000 o, para las preparaciones más cargadas, con ARP Custom Age 625+.
	Manley es un nombre estadounidense de la biela de competición, en activo desde 1966. Sus cuerpos se forjan en acero 4340 aeronáutico desgasificado al vacío, se granallan para retrasar la fatiga y se controlan uno a uno. Para este K20 el catálogo propone el perfil en H con tornillería ARP 2000 y el perfil I-HD, disponible tanto con ARP 2000 como con ARP Custom Age 625+.
	Wössner es un fabricante alemán de pistones y bielas forjadas, reconocido por la constancia de sus cotas. Su biela para K20 adopta un perfil en I en acero forjado, mecanizada de macizo, pesada y emparejada juego a juego, y se monta con tornillería ARP 2000. Es la opción europea de la selección, apreciada cuando importan masas regulares y una pieza documentada.

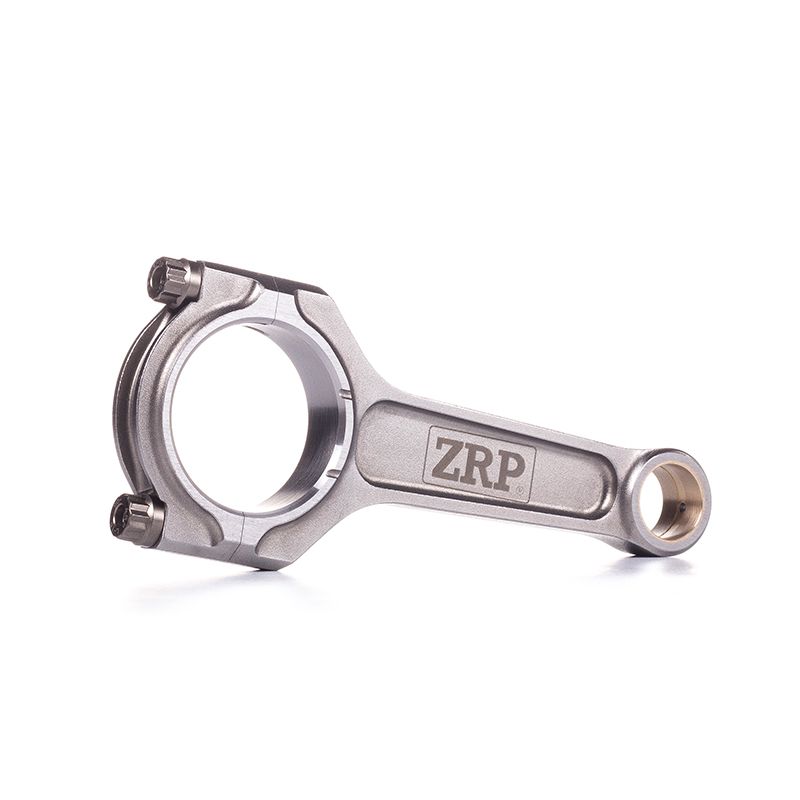

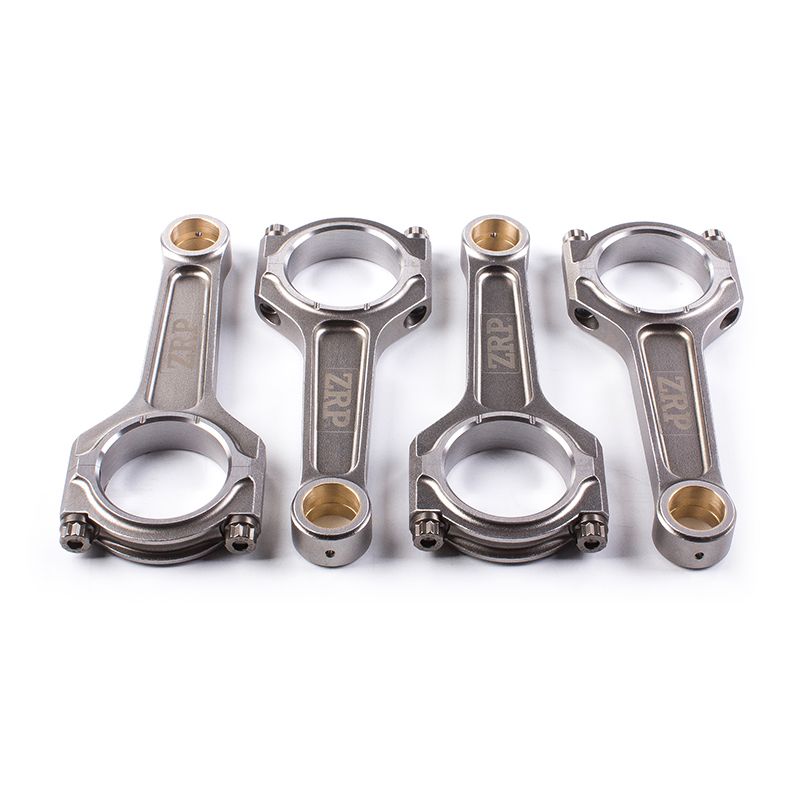

	ZRP es la marca de Alex Drakos, con sede en Atenas, donde se realizan el diseño, la producción y el control. En este K20 hay dos cuerpos disponibles, el perfil en H y el perfil I-HD, forjados en acero 4340, después mecanizados por completo y emparejados a ±1 g en el juego de cuatro. Cada uno se pide con tornillería ARP 2000 o ARP L19. El saber hacer viene del rally, el circuito y el drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos

Estas bielas forjadas equipan los Honda y Acura propulsados por el motor 2,0 L 16V i-VTEC K20 (139 mm entre centros, bulón 22 mm), la línea de los Type R atmosféricos:

Referencia OEM: 13210-PRB-A00 (juego de 4 bielas).

¿Por qué es la solución más económica?

Un juego de bielas forjadas cuesta incomparablemente menos que un motor roto: en un K20 forzado de régimen o en sobrealimentación, una biela de serie que rompe se lleva el bloque, el cigüeñal y a menudo la culata. Al montar de entrada bielas forjadas emparejadas en peso, hace fiable su preparación a largo plazo y se ahorra una reconstrucción completa, por un sobrecoste irrisorio frente al precio de un motor nuevo.
