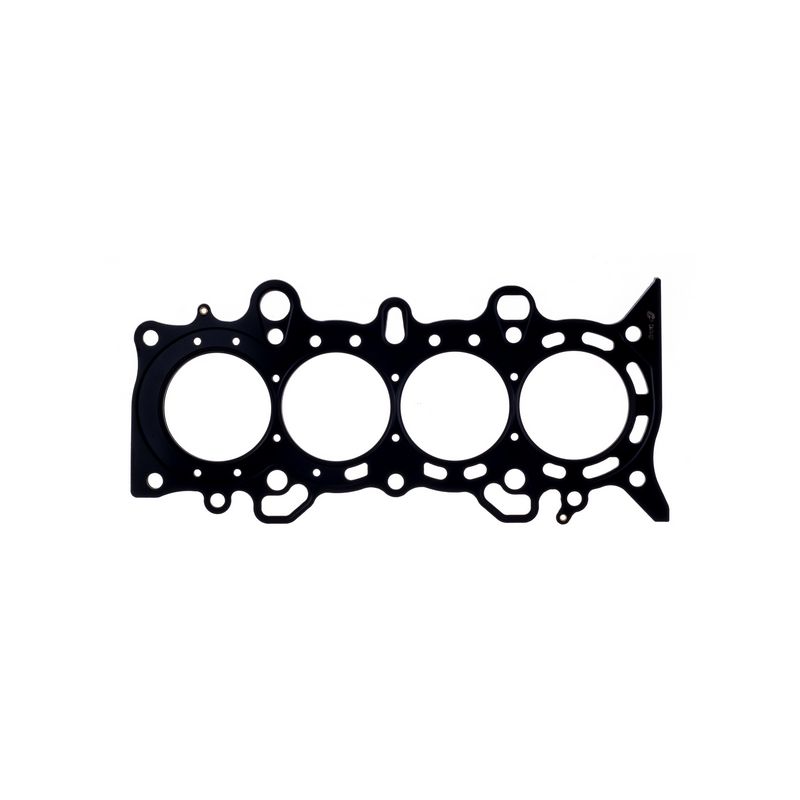

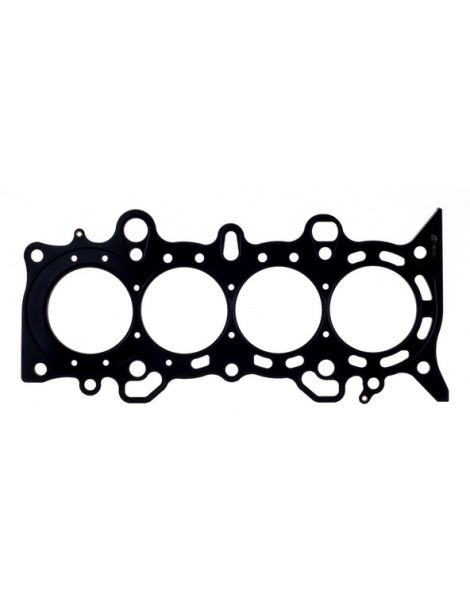

Versterkte koppakking Honda 1.7 16V D17A1 D17A2 D17A6

Referentie:

Merk Gaskets Cylinder Head reinforced

Staat: Nieuw product

Versterkte koppakking van Cometic, in meerlaagse MLS. Per stuk verkocht, één pakking per motor.

Motoren: Honda 1,7 L 16V D17A1, D17A2, D17A6
Boring: 76, 77, 78 of 79 mm (MLS)
Dikte: 0,69 tot 3,56 mm, 18 waarden per boring
Vervangt: 12251-PLC-003

Meer details

Meer informatie
Avis (0)

De betrokken Honda-motoren

De D17A1, de D17A2 en de D17A6 zijn benzinemotoren van 1,7 liter met zestien kleppen. Ze zitten in de Honda Civic VI (EK9) en Civic VII en de Acura EL uit de onderstaande compatibiliteitstabel.

De originele pakking draagt het nummer 12251-PLC-003. Honda publiceert haar boring, dikte of constructie niet. Elke motor krijgt één koppakking. Ze is gedimensioneerd voor de standaard verbrandingsdruk; stijgt die, dan verslapt de klemkracht, tilt de cilinderkop licht op en komt koelvloeistof in een cilinder terecht.

Versterkte koppakkingen

De afdichting hangt niet alleen van de pakking af, maar ook van de bouten die de cilinderkop op het blok drukken. Boven 100 N/mm² zakt een composietpakking blijvend in; het roestvast staal 301 van MLS-pakkingen verdraagt 517 N/mm², dus 5 keer zoveel, en neemt bij elke verbranding zijn vorm weer aan.

Deze pagina bundelt 72 artikelnummers van Cometic, de Amerikaanse fabrikant van wedstrijdpakkingen, voor één enkele constructie: MLS, meerlaags staal. Er zijn vier boringen, 76 mm (C4474), 77 mm (C4473), 78 mm (C4472) en 79 mm (C4471), elk in 18 diktes van 0,69 tot 3,56 mm. De motor krijgt maar één pakking: bestel één enkel artikelnummer. De beschikbare diktes maken het mogelijk de compressieverhouding aan te passen zonder de zuigers of de cilinderkop aan te raken. In de regel wordt een pakkingboring gekozen die minstens 0,5 mm groter is dan de werkelijke cilinderboring. Elk artikelnummer wordt per stuk verkocht, één pakking per motor.

Technische specificaties

Pakkingboring	Dikte	Pakkingvolume	Type pakking OEM niet vermeld	Merk	Artikelnummer OEM 12251-PLC-003
76 mm	0,69 mm	3,13	MLS	Cometic	C4474-027
76 mm	0,76 mm	3,45	MLS	Cometic	C4474-030
76 mm	0,91 mm	4,13	MLS	Cometic	C4474-036
76 mm	1,02 mm	4,63	MLS	Cometic	C4474-040
76 mm	1,14 mm	5,17	MLS	Cometic	C4474-045
76 mm	1,30 mm	5,90	MLS	Cometic	C4474-051
76 mm	1,42 mm	6,44	MLS	Cometic	C4474-056
76 mm	1,52 mm	6,90	MLS	Cometic	C4474-060
76 mm	1,68 mm	7,62	MLS	Cometic	C4474-066
76 mm	1,78 mm	8,07	MLS	Cometic	C4474-070
76 mm	1,91 mm	8,66	MLS	Cometic	C4474-075
76 mm	2,03 mm	9,21	MLS	Cometic	C4474-080
76 mm	2,13 mm	9,66	MLS	Cometic	C4474-084
76 mm	2,18 mm	9,89	MLS	Cometic	C4474-086
76 mm	2,34 mm	10,62	MLS	Cometic	C4474-092
76 mm	2,49 mm	11,30	MLS	Cometic	C4474-098
76 mm	3,05 mm	13,84	MLS	Cometic	C4474-120
76 mm	3,56 mm	16,15	MLS	Cometic	C4474-140
77 mm	0,69 mm	3,21	MLS	Cometic	C4473-027
77 mm	0,76 mm	3,54	MLS	Cometic	C4473-030
77 mm	0,91 mm	4,24	MLS	Cometic	C4473-036
77 mm	1,02 mm	4,75	MLS	Cometic	C4473-040
77 mm	1,14 mm	5,31	MLS	Cometic	C4473-045
77 mm	1,30 mm	6,05	MLS	Cometic	C4473-051
77 mm	1,42 mm	6,61	MLS	Cometic	C4473-056
77 mm	1,52 mm	7,08	MLS	Cometic	C4473-060
77 mm	1,68 mm	7,82	MLS	Cometic	C4473-066
77 mm	1,78 mm	8,29	MLS	Cometic	C4473-070
77 mm	1,91 mm	8,89	MLS	Cometic	C4473-075
77 mm	2,03 mm	9,45	MLS	Cometic	C4473-080
77 mm	2,13 mm	9,92	MLS	Cometic	C4473-084
77 mm	2,18 mm	10,15	MLS	Cometic	C4473-086
77 mm	2,34 mm	10,90	MLS	Cometic	C4473-092
77 mm	2,49 mm	11,59	MLS	Cometic	C4473-098
77 mm	3,05 mm	14,20	MLS	Cometic	C4473-120
77 mm	3,56 mm	16,58	MLS	Cometic	C4473-140
78 mm	0,69 mm	3,30	MLS	Cometic	C4472-027
78 mm	0,76 mm	3,63	MLS	Cometic	C4472-030
78 mm	0,91 mm	4,35	MLS	Cometic	C4472-036
78 mm	1,02 mm	4,87	MLS	Cometic	C4472-040
78 mm	1,14 mm	5,45	MLS	Cometic	C4472-045
78 mm	1,30 mm	6,21	MLS	Cometic	C4472-051
78 mm	1,42 mm	6,79	MLS	Cometic	C4472-056
78 mm	1,52 mm	7,26	MLS	Cometic	C4472-060
78 mm	1,68 mm	8,03	MLS	Cometic	C4472-066
78 mm	1,78 mm	8,51	MLS	Cometic	C4472-070
78 mm	1,91 mm	9,13	MLS	Cometic	C4472-075
78 mm	2,03 mm	9,70	MLS	Cometic	C4472-080
78 mm	2,13 mm	10,18	MLS	Cometic	C4472-084
78 mm	2,18 mm	10,42	MLS	Cometic	C4472-086
78 mm	2,34 mm	11,18	MLS	Cometic	C4472-092
78 mm	2,49 mm	11,90	MLS	Cometic	C4472-098
78 mm	3,05 mm	14,57	MLS	Cometic	C4472-120
78 mm	3,56 mm	17,01	MLS	Cometic	C4472-140
79 mm	0,69 mm	3,38	MLS	Cometic	C4471-027
79 mm	0,76 mm	3,73	MLS	Cometic	C4471-030
79 mm	0,91 mm	4,46	MLS	Cometic	C4471-036
79 mm	1,02 mm	5,00	MLS	Cometic	C4471-040
79 mm	1,14 mm	5,59	MLS	Cometic	C4471-045
79 mm	1,30 mm	6,37	MLS	Cometic	C4471-051
79 mm	1,42 mm	6,96	MLS	Cometic	C4471-056
79 mm	1,52 mm	7,45	MLS	Cometic	C4471-060
79 mm	1,68 mm	8,23	MLS	Cometic	C4471-066
79 mm	1,78 mm	8,72	MLS	Cometic	C4471-070
79 mm	1,91 mm	9,36	MLS	Cometic	C4471-075
79 mm	2,03 mm	9,95	MLS	Cometic	C4471-080
79 mm	2,13 mm	10,44	MLS	Cometic	C4471-084
79 mm	2,18 mm	10,69	MLS	Cometic	C4471-086
79 mm	2,34 mm	11,47	MLS	Cometic	C4471-092
79 mm	2,49 mm	12,21	MLS	Cometic	C4471-098
79 mm	3,05 mm	14,95	MLS	Cometic	C4471-120
79 mm	3,56 mm	17,45	MLS	Cometic	C4471-140

Het volume van een pakking is de vrije ruimte die ze boven elke cilinder laat: het komt bovenop de verbrandingskamer en verlaagt de compressieverhouding. Vergelijk alleen pakkingen met dezelfde boring, hier 76, 77, 78 of 79 mm.

Voorbereiding en montage

Bevestiging	Motoren	Aanhaalmoment
Originele kopbouten	D17A1, D17A2, D17A6	niet gepubliceerd door de fabrikant

Controleer vóór het hermonteren met een liniaal de vlakheid van de afdichtvlakken van cilinderkop en blok en laat ze zo nodig vlakken. Cometic-pakkingen worden al gecoat geleverd: gebruik geen afdichtpasta.

Technische gids

De aangeboden constructie

Cometic MLS
Meerdere roestvaststalen platen, geperst en aan elkaar geklonken. Elke buitenplaat heeft actieve ribben die elke cilinder en elke vloeistofdoorgang omlijnen. Een matige aanspanning volstaat om af te dichten en de boring vervormt nauwelijks. Deze veelzijdige pakking past van de afgestelde atmosferische motor tot lichte opladingsdruk.

Boring en dikte kiezen

De pakkingboring. De Cometic MLS is verkrijgbaar in 76 mm (C4474), 77 mm (C4473), 78 mm (C4472) en 79 mm (C4471).

De dikte. Voor de originele pakking 12251-PLC-003 wordt geen dikte gepubliceerd. Een dikkere pakking vergroot de verbrandingskamer en verlaagt de compressieverhouding; een dunnere verkleint haar en verhoogt de verhouding.

Uw doel	Te kiezen dikte
De originele compressieverhouding behouden	Originele dikte onbekend: meet de verwijderde pakking en kies dan de aangeboden waarde die het dichtst in de buurt komt
Gevlakte cilinderkop, de verloren hoogte inhalen	De aangeboden waarde nabij de dikte van de verwijderde pakking, vermeerderd met het bij het vlakken weggenomen materiaal
Drukgevulde opbouw, de verhouding verlagen	Een dikte boven die van de verwijderde pakking
Atmosferische opbouw, de verhouding verhogen	Een dikte onder die van de verwijderde pakking, tot 0,69 mm, de laagste aangeboden waarde

Voordat u een dikte kiest die lager is dan de originele, meet u met een meetklok hoeveel de zuigers boven het blokvlak uitsteken: die maat bepaalt de speling die tussen zuiger en cilinderkop overblijft.

Het merk

Cometic Gasket, Inc. is een Amerikaans bedrijf, opgericht in 1989 en gevestigd in Concord, Ohio, dat pakkingen en afdichtonderdelen voor motoren ontwerpt en bouwt. Het werd bekend door pakkingen op maat, gesneden op de gevraagde boring en dikte, allemaal in de Verenigde Staten gemaakt van Amerikaanse materialen.

Voordelen ten opzichte van de originele pakking

Criterium	Originele pakking 12251-PLC-003	Versterkte pakkingen
Constructie	Constructie niet vermeld door de fabrikant	Meerlaags roestvrij staal (MLS)
Pakkingboring	niet gepubliceerd	76, 77, 78 en 79 mm
Beschikbare diktes	dikte niet meegedeeld door de fabrikant	0,69 tot 3,56 mm, 18 waarden per boring
Instelling van de compressieverhouding	Geen	Via de gekozen dikte
Bestendigheid tegen overdruk	Beperkt tot het standaardvermogen	Ontworpen voor drukvulling

Wanneer een versterkte pakking nodig wordt

Meer vermogen met scherpere nokkenassen of een hogere compressieverhouding
Cilinder uitgeboord voorbij wat de boringen van 76 tot 79 mm van deze pakkingen dekt
De wens om de compressieverhouding van de serie te verhogen of te verlagen
Motor die zijn pakking al heeft verloren, of die koelvloeistof verbruikt
Gebruik in competitie, waar de pakking herhaalde temperatuurstijgingen doorstaat

Voertuigcompatibiliteit

Model	Motorcode	Vermogen	Jaren
Honda Civic VII Berline tricorps (ES, ET) 1.7	D17A1	117 pk	2000-2005
Honda Civic VII Coupé (EM2) 1.7	D17A1	117 pk	2001-2005
Honda Civic VII Hatchback (EU, EP, EV) 1.7 (EU3)	D17A1, D17A2	131 pk	2000-2005
Honda Civic VII Hatchback 1.7 AWD (EU4)	D17A1	131 pk	2000-2005
Acura EL Berline tricorps 1.7	D17A2	117 pk	2000-2003
Acura EL 1.7	D17A2	129 pk	2003-2005
Honda Civic VII Berline tricorps (ES, ET) 1.7 (ES1, ES3)	D17A2	131 pk	2000-2005
Honda Civic VII 1.7 EX (ES1)	D17A2	130 pk	2001-2006
Honda Civic VII 1.7 X4 4WD (ET2)	D17A2	130 pk	2004-2006
Honda Civic VI Berline tricorps (EJ, EK, SO) 1.7 (EK9)	D17A6	125 pk	1997-2001
Honda Civic VII Berline tricorps (ES, ET) 1.7	D17A6	116 pk	2001-2005
Honda Civic VII Coupé (EM2) 1.7	D17A6	118 pk	2001-2005
Honda Civic VII Hatchback (EU, EP, EV) 1.7 (ES1)	D17A6	125 pk	2000-2005

OEM-artikelnummer: 12251-PLC-003.

Belangrijk: de artikelnummers op deze pagina passen alleen op de motoren D17A1, D17A2 en D17A6: controleer de motorcode van uw voertuig voordat u bestelt.

Waarom overstappen op een versterkte pakking?

Als de originele pakking niet meer volstaat, vervangt de versterkte pakking haar: bij hogere verbrandingsdruk behoudt ze haar vorm in plaats van in te zakken.

Of u nu een turbo toevoegt, de compressieverhouding verhoogt of hoger toert met scherpere nokkenassen: de koppakking wordt de zwakste schakel van de opgevoerde motor. Een versterkte pakking voorkomt het lek en het demonteren van de cilinderkop dat daarbij hoort, aanzienlijk duurder dan de pakking.
