Gesmede drijfstangen Renault - 2.0 & 1.8 16V - F4R / F7R / F7P voor gesmede zuigers

De Renault-motoren F4R, F7R en F7P (2.0 / 1.8 16V)

De blokken F7P, F7R en F4R vormen de 16-kleppenreeks van de Renault «F-Type»-motor, een hoeksteen van Renault Sport. De F7P opende de familie in 1991: een 1.8L 16V (1.764 cm³, 82 mm × 83,5 mm) voor de Clio 16S en de Williams. De F7R verhoogde daarna de cilinderinhoud naar 2.0L 16V (Clio Williams, Mégane Coupé, ongeveer 147 pk). De in 1998 geïntroduceerde F4R verspreidde de 2.0L 16V (1.998 cm³, 82,7 mm × 93 mm) over de Clio RS en Mégane RS, zowel atmosferisch als turbo (F4Rt), van 138 tot 275 pk afhankelijk van het model.

De hele F-familie deelt hetzelfde drijfwerk (drijfstang-hartafstand 144 mm), wat één gemeenschappelijke gesmede drijfstang mogelijk maakt. Zeer geliefd in de motorsport en tuning (Clio RS, Mégane RS), verdraagt de F4R moeiteloos drukvulling en hogere toeren. Maar voorbij de fabriekswaarden wordt de standaard drijfstang de zwakke schakel, en daar komen versterkte gesmede drijfstangen om de hoek kijken.

De gesmede drijfstangen

Gefreesd uit hoogwaardig 4340-staal versterken deze gesmede drijfstangen het onderblok van de F4R, F7R en F7P zodra het vermogen toeneemt. Ze zijn onmisbaar bij de overstap naar gesmede zuigers, een turbo-opbouw, een hoger toerental of een grotere cilinderinhoud, waar de standaard drijfstang zijn grenzen bereikt.

Ontworpen om de hoge belastingen van getunede F-motoren (atmosferisch én turbo) te weerstaan, dekken ze elke discipline (rally, circuit en trackdays, drift, drag, bergrace, time attack) en ondersteunen ze Stage 2, Stage 3 en verder. Afhankelijk van het profiel (I of H) en de bouten halen ze veilig doelen van enkele honderden pk's.

Technische specificaties van de gesmede drijfstangen F4R / F7R / F7P

Aanhaalmoment en rek

De fabrikanten bevelen de rekmethode (rekmeter) als referentie aan: de met de kit meegeleverde handleiding heeft altijd voorrang. De vermelde aanhaalmomenten gelden voor montage met ARP-smeermiddel.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

	I-Beam. Met zijn dunnere centrale doorsnede is de I-Beam-drijfstang lichter: minder traagheid en vrijer optrekken. Voorkeursprofiel op moderne turbomotoren zoals de F4R. Zijn variant I-HD (Heavy Duty) is een versterkte uitvoering voor hogere belastingen.
	H-Beam. „H”-vormige doorsnede met grote stijfheid en uitstekende weerstand tegen buiging en compressie. Iets zwaarder dan een I-Beam-drijfstang, zet het in op stevigheid: de keuze voor koppelsterke motoren, grote cilinderinhouden en drag. Op een op koppel en betrouwbaarheid gerichte F4R een veilige keuze.

Hoe kies je je drijfstangbouten?

De drijfstangbout behoort tot de zwaarst belaste onderdelen van de motor. Het belangrijkste is de ARP-graad af te stemmen op het werkelijke gebruik van de opbouw en vervolgens het montagekoppel en de rek strikt te respecteren.

ARP 2000 (treksterkte ~220.000 psi, oftewel ~1.517 MPa) is de hoogwaardige standaard. Geschikt voor opbouwen tot 200 pk per cilinder met 3/8"-bouten, en tot 8.500 tpm, is het de meest gebruikte graad op circuit, trackdays, drift, rally, drag en bergrace, gewaardeerd om zijn sterkte, betrouwbaarheid en veelzijdigheid, zonder bijzondere opslagvereisten.

L19 (treksterkte ~260.000 psi, oftewel ~250 pk per cilinder met 3/8"-bouten, en tot 10.000 tpm: zeer hoge laaddruk, aanhoudend hoge toerentallen en hoge cilinderdruk. Het is de keuze voor opbouwen met zeer hoog vermogen: acceleratie (drag), drift, rally en circuit. Let op: gevoelig voor corrosie en waterstofbrosheid, moet hij verplicht geolied worden opgeslagen en gemonteerd, beschermd tegen vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

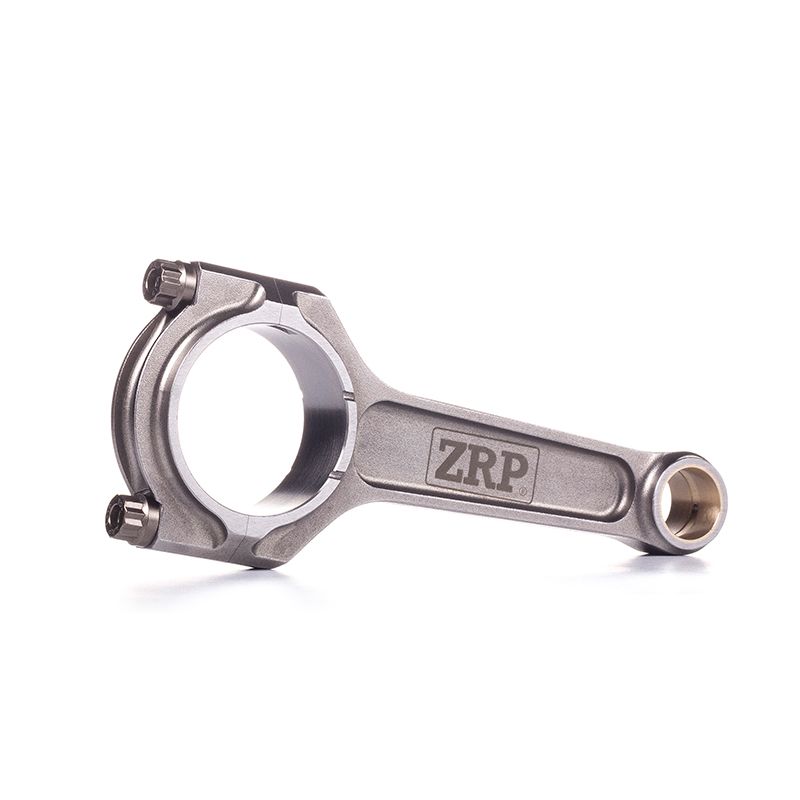

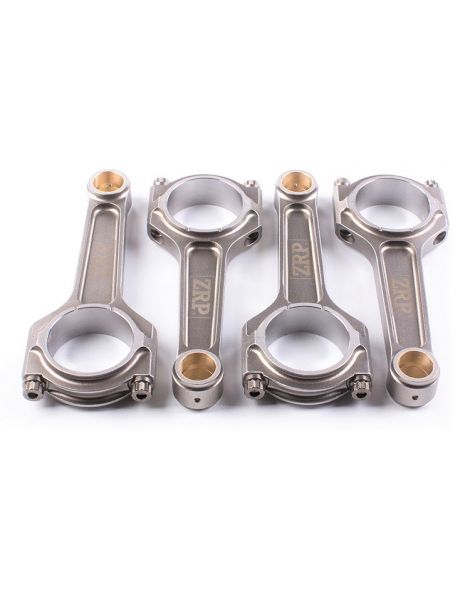

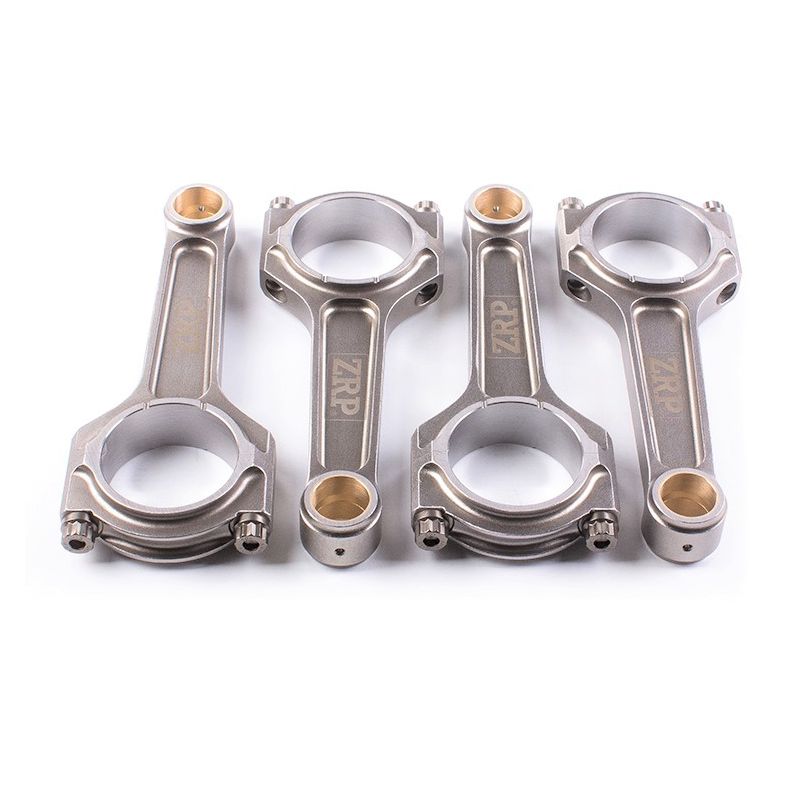

	ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Verkrijgbaar in I-Beam of H-Beam met ARP 2000-, L19- of Custom Age 625+-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.
	Wössner, Duitse smederij bekend om zijn gesmede hoogwaardige zuigers en drijfstangen. Zijn drijfstangen worden gesmeed uit 4340-staal, zorgvuldig bewerkt en uitgebalanceerd, en geleverd met ARP 2000-bouten (3/8"). Het geoptimaliseerde I-profiel zoekt het beste compromis tussen lichtheid en sterkte op drukgevulde motoren.
	MANLEY, Amerikaanse fabrikant van gesmede drijfstangen sinds 1966. Vervaardigd uit vacuümontgast 4340-staal van luchtvaartkwaliteit, gestraald en stuk voor stuk gecontroleerd, bestaan zijn „Turbo Tuff”-drijfstangen in H-Beam en I-Beam, met ARP 2000- of Custom Age 625+-bouten. Een grote naam in motorbouw, van straat tot competitie.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit – Renault F4R / F7R / F7P (2.0 en 1.8 16V)

Deze gesmede drijfstangen passen op de hieronder vermelde Renault-motoren van de 16-kleppen-F-familie:

OEM-referentie: 7701478497 (set van 4 drijfstangen).

Waarom is het de meest economische oplossing?

Wanneer een standaard onderblok het begeeft (gebroken, verbogen of beschadigde drijfstang), vereist terugkeer naar de fabrieksconfiguratie het vervangen van drijfstangen én zuigers, die vaak tegelijk beschadigd raken. De rekening loopt snel op voor een eenvoudige herstelling.

Voor een vergelijkbaar of zelfs lager budget bieden gesmede drijfstangen van 4340-staal in combinatie met gesmede zuigers veel meer betrouwbaarheid en veiligheidsmarge, plus een reëel potentieel voor toekomstige vermogenstoename.

Kiezen voor gesmede drijfstangen betekent kiezen voor een duurzame oplossing in plaats van een tijdelijke reparatie.
