Kit molle valvola rinforzate PSA TU5J4 TU5JP4 TU5JP4S EW10A

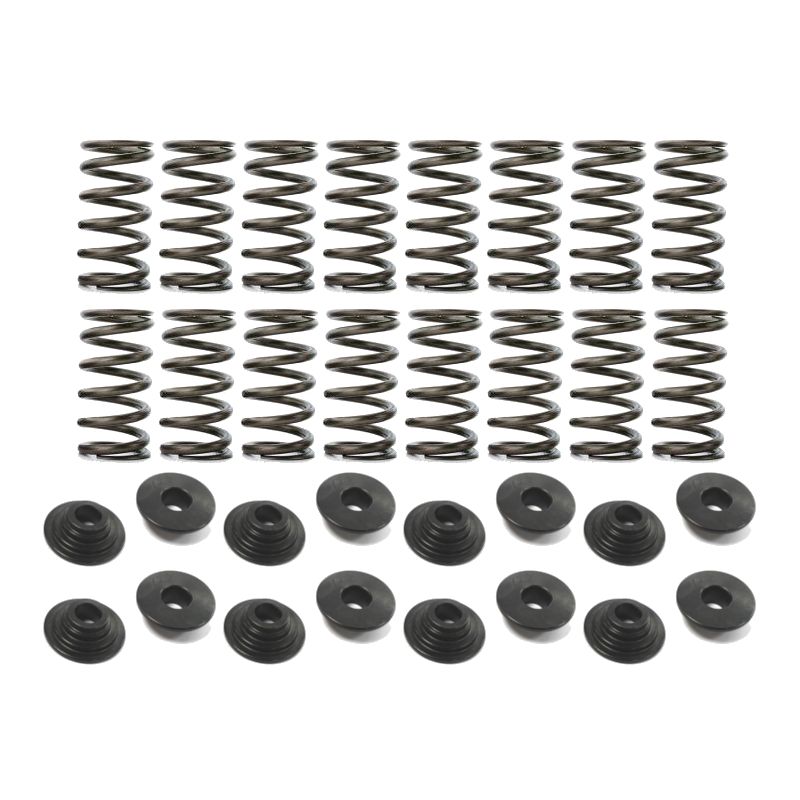

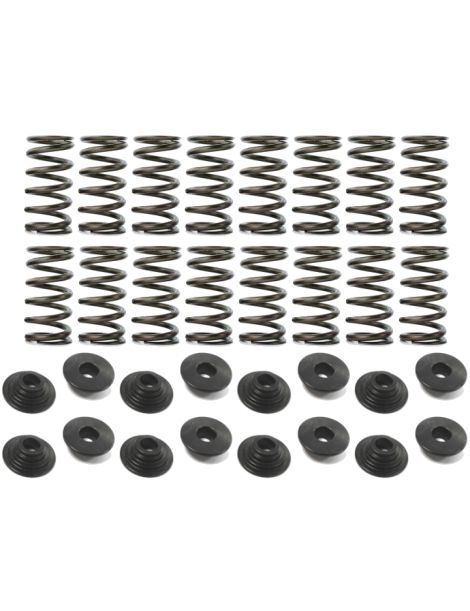

Kit di 16 molle valvola rinforzate per i quattro cilindri PSA 1.6 16V TU5J4, TU5JP4, TU5JP4S e 2.0 16V EW10A.
- Marche: CATCAMS
- Motori: TU5J4, TU5JP4, TU5JP4S (1.6 16V), EW10A (2.0 16V)
- Molle: singole, doppie
- Contenuto: molle e piattelli superiori
I 1.6 16V TU5J4, TU5JP4 e TU5JP4S e il 2.0 16V EW10A di Peugeot e Citroën
Il TU5J4, il TU5JP4 e il TU5JP4S sono i quattro cilindri da 1,6 litri a sedici valvole della famiglia TU di PSA, montati in particolare su Peugeot 106 S16, 206, 207, 307 e 308 e su Citroën Saxo, C2 (compresa la C2 VTS), C3, C4 e Xsara. L'EW10A è il due litri a sedici valvole della famiglia EW, montato su Citroën C4 e su Peugeot 307, 308 e 407. Con quattro valvole per cilindro, montano 16 molle.
Sul TU5JP4 il montaggio originale comprende la molla 0952.97, il piattello superiore 0951.48, il piattello inferiore 0953.27 e i semiconi 0950.20 o 0950.29. Sul TU5JP4S cambia soltanto la molla (0952.A9) e i semiconi sono gli 0950.20. Il kit sostituisce soltanto le molle e i piattelli superiori.
Kit molle valvola rinforzate CATCAMS
Dopo ogni apertura la molla rimanda la valvola sulla sede e la tiene contro la camma. Agli alti regimi l'inerzia cresce: senza carico sufficiente la valvola si stacca, rimbalza e rischia di urtare il pistone.
CATCAMS propone per questi motori kit da 16 molle, singole (PAC-S90015) o doppie (PAC-D19864, per TU5J4 e TU5JP4), con 16 piattelli superiori 99311/S. I carichi alla sede e in alzata sono nella tabella tecnica. Il resto del montaggio originale viene riutilizzato.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D19864*16+99311/S*16 | CATCAMS | Doppie | Est. 24,8 / 18,2 mm | TU5J4 : 245 N a 34,8 mm TU5JP4 : 235 N a 35,0 mm |
TU5J4 : 775 N a 13,0 mm TU5JP4 : 834 N a 14,5 mm |
16 molle, 16 piattelli superiori | ||
| PAC-S90015*16+99311/S*16 | CATCAMS | Singole | Est. 25,4 mm | TU5J4 : 324 N a 36,8 mm TU5JP4 : 294 N a 38,0 mm TU5JP4S : 304 N a 37,5 mm EW10A : 343 N a 36,5 mm |
TU5J4 : 804 N a 12,5 mm TU5JP4 : 775 N a 13,0 mm TU5JP4S : 775 N a 12,5 mm EW10A : 843 N a 13,0 mm |
16 molle, 16 piattelli superiori |
Montaggio dei kit molle
| Componente | Origine PSA | Kit molle rinforzate |
|---|---|---|
| Molla | TU5JP4 : 0952.97 TU5JP4S : 0952.A9 |
Specifico del kit: PAC-D19864 (CATCAMS) |
| Piattello superiore | TU5JP4, TU5JP4S : 0951.48 | Specifico del kit: 99311/S (CATCAMS) |
| Piattello inferiore | TU5JP4, TU5JP4S : 0953.27 | Originale conservato |
| Semiconi | TU5JP4 : 0950.20 / 0950.29 TU5JP4S : 0950.20 |
Originali conservati |
Ogni kit contiene 16 molle, singole (PAC-S90015) o doppie (PAC-D19864), e 16 piattelli superiori 99311/S. I piattelli inferiori e i semiconi originali vengono conservati.
Con la valvola chiusa, la quota di montaggio è lo spazio tra i due piattelli, e ogni carico indicato vale soltanto per la sua quota. Rettificare più a fondo le sedi allunga quello spazio: il carico scende allora, per ogni millimetro tolto, quanto la rigidità della molla in newton. Dopo la lavorazione controllate una per una tutte e 16 le valvole, con lo stesso calibro.
| CATCAMS | |
|---|---|
| Altezza di montaggio | PAC-D19864*16+99311/S*16 : TU5J4 : 34,8 mm TU5JP4 : 35,0 mm PAC-S90015*16+99311/S*16 : TU5J4 : 36,8 mm TU5JP4 : 38,0 mm TU5JP4S : 37,5 mm EW10A : 36,5 mm |
| Carico alla sede a questa altezza | TU5J4 : 245 N TU5JP4 : 235 N TU5J4 : 324 N TU5JP4 : 294 N TU5JP4S : 304 N EW10A : 343 N |
Guida tecnica
Le marche proposte
| CATCAMS (Cat Cams N.V.), con sede in Belgio, disegna alberi a camme da corsa spediti ovunque; la rettificatrice a controllo numerico sa rettificare pure camme inclinate. Le molle del marchio nascono insieme agli alberi, apparsi nel BTCC e alla 24 Ore di Le Mans. |
Come scegliere
Una molla più dura mantiene la valvola incollata alla camma al crescere dei giri: consente un albero più aggressivo, un limitatore più alto o un turbo, senza sfarfallamento. Alle alzate della tabella tecnica, CATCAMS dichiara sul TU5J4 804 N con la molla singola e 775 N con la doppia, sul TU5JP4 775 N con la singola e 834 N con la doppia. Per questi kit non è data alcuna alzata massima: quella dell'albero scelto va fatta verificare da CATCAMS prima di acquistare.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Ogni kit offre un carico per motore: singolo, 324 N alla sede a 36,8 mm (TU5J4), 294 N a 38,0 mm (TU5JP4), 304 N a 37,5 mm (TU5JP4S) e 343 N a 36,5 mm (EW10A); doppio, 245 N a 34,8 mm e 235 N a 35,0 mm. Per capire quale faccia al caso vostro, guardate l'alzata dell'albero a camme, i giri previsti e l'eventuale turbo; più carico del necessario consuma soltanto le camme e la distribuzione. CATCAMS non dichiara il carico delle molle originali, perciò non si può quantificare un guadagno percentuale. |
| Molla singola o doppia | Il kit singolo PAC-S90015 monta una molla per valvola; il kit doppio PAC-D19864 ne incastra due, la molla esterna PAC-E19864 e quella interna PAC-I19864, che lavorano insieme. Entrambi si abbinano al piattello superiore 99311/S e i loro carichi sono nella tabella tecnica. |
Quando le molle rinforzate diventano necessarie
- Albero a camme con alzata più generosa
- Limite di giri spostato in alto dalla preparazione
- Sovralimentazione con turbo o compressore
- Testata ricostruita per circuito, drift o rally
- Usura delle molle o valvole che sfarfallano vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Citroën C2 | TU5JP4 | 2003-2010 | |
| Citroën C2 VTS | TU5JP4S | 2004-2009 | |
| Citroën C3 | TU5JP4 | 2002-2010 | |
| Citroën C4 | TU5JP4 | 2004-2011 | |
| Citroën C4 | EW10A | 2004-2011 | |
| Citroën Saxo | TU5JP4 | 1996-2004 | |
| Citroën Saxo VTS | TU5JP4 | 1996-2003 | |
| Citroën Xsara | TU5JP4 | 2000-2005 | |
| Peugeot 106 S16 | TU5J4 | 1996-2004 | |
| Peugeot 206 S16 | TU5JP4 | 2000-2009 | |
| Peugeot 207 | TU5JP4 | 2006-2013 | |
| Peugeot 307 | TU5JP4 | 2000-2009 | |
| Peugeot 307 | EW10A | 2004-2009 | |
| Peugeot 308 | TU5JP4 | 2008-2014 | |
| Peugeot 308 | EW10A | 2008-2014 | |
| Peugeot 407 | EW10A | 2005-2011 |
Codice OEM (molla valvola): 0952.97 (TU5JP4), 0952.A9 (TU5JP4S)
