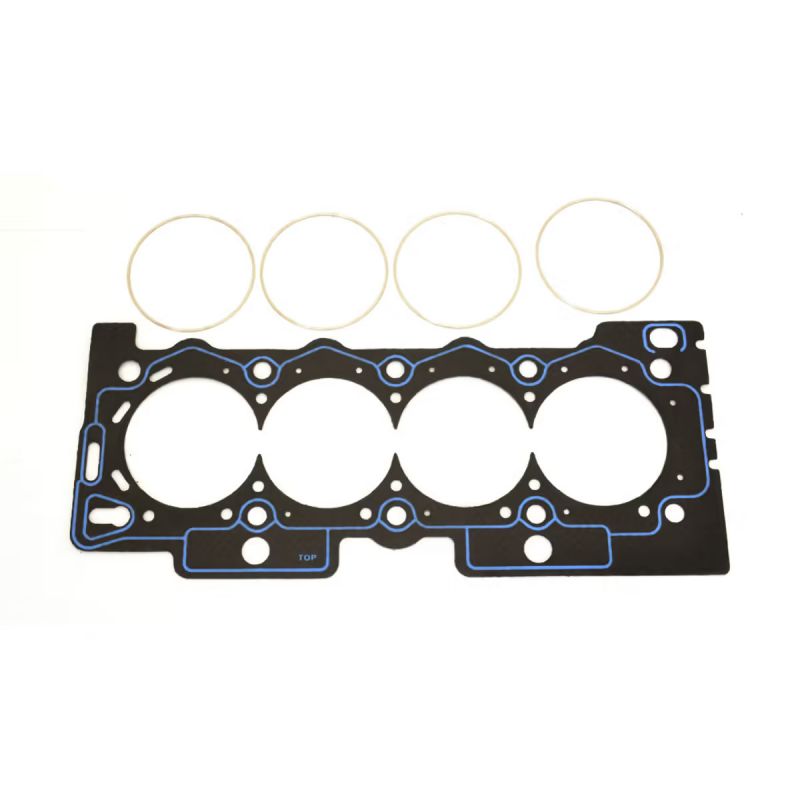

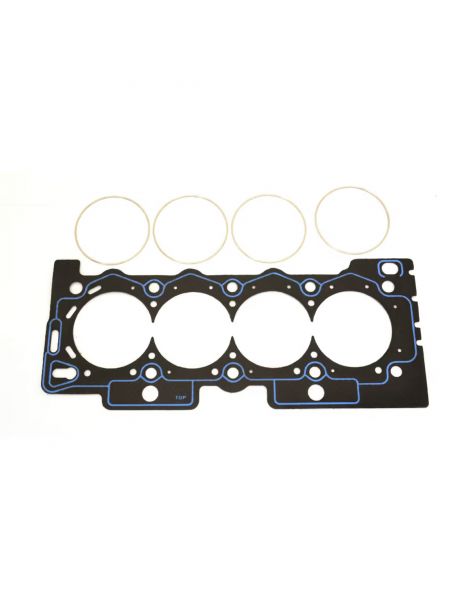

Guarnizione testata rinforzata PSA 1.6 16V TU5J4 TU5JP4
Guarnizione di testata rinforzata Athena e Cometic, in MLS multistrato e in O-Ring, per i motori PSA da 1,6 litri a 16 valvole TU5J4 e TU5JP4, una guarnizione per motore.
- Motori: TU5J4, TU5JP4
- Alesaggi: da 76 a 81 mm
- Spessori: da 0,69 a 3,56 mm
- Sostituisce: 0209.W8, 0209.F7
I motori Peugeot e Citroën interessati
I motori TU5J4 e TU5JP4 sono i quattro cilindri in linea a benzina da 1,6 litri (1587 cm³) a 16 valvole del gruppo PSA. Equipaggiano le Peugeot 106 S16, 206, 207, 307, 308, 1007, Partner e Hoggar e le Citroën Saxo, C2, C3, C4, Xsara e Berlingo della tabella seguente. Una sola testata copre i quattro cilindri: la guarnizione si vende singolarmente, una per motore.
La guarnizione originale porta i codici 0209.W8 e 0209.F7. Il costruttore non ne pubblica né l'alesaggio, né lo spessore, né la costruzione. È calcolata per la pressione di combustione di serie: quando questa sale, il serraggio cala, la testata si solleva e il liquido di raffreddamento raggiunge un cilindro.
Le guarnizioni testata rinforzate
La tenuta non dipende dalla sola guarnizione: la viteria che preme la testata sul basamento conta altrettanto. Una guarnizione composita si assesta in modo duraturo oltre i 100 N/mm², mentre l'acciaio inossidabile 301 delle MLS regge 517 N/mm², cinque volte di più, e ritrova la forma a ogni combustione. Con l'O-Ring, l'anello inox isola da solo la camera di combustione e il corpo della guarnizione chiude i circuiti dell'acqua e dell'olio, senza lavorazioni sul basamento.
Questa scheda raccoglie i codici di due costruttori di competizione, Athena e Cometic, in tre costruzioni: l'O-Ring con anello inox e la MLS multistrato di Athena, la MLS multistrato di Cometic. Gli alesaggi delle guarnizioni sono da 76 a 81 mm e gli spessori vanno da 0,69 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare pistoni né testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.
Caratteristiche tecniche
| Alesaggio guarnizione | Spessore | Volume della guarnizione | Tipo di guarnizione OEM non specificata |
Marca | Codice OEM 0209.W8 | 0209.F7 |
| 76 mm | 0,69 mm | 3,13 | MLS | Cometic | H2514SP6027S |
| 76 mm | 0,91 mm | 4,13 | MLS | Cometic | H2514SP6036S |
| 76 mm | 1,30 mm | 5,90 | MLS | Cometic | H2514SP6051S |
| 76 mm | 2,03 mm | 9,21 | MLS | Cometic | H2514SP6080S |
| 76,5 mm | 1,02 mm | 4,69 | MLS | Cometic | H2514SP8040S |
| 76,5 mm | 1,14 mm | 5,24 | MLS | Cometic | H2514SP8045S |
| 76,5 mm | 1,52 mm | 6,99 | MLS | Cometic | H2514SP8060S |
| 76,5 mm | 1,68 mm | 7,72 | MLS | Cometic | H2514SP8066S |
| 79 mm | 0,69 mm | 3,38 | MLS | Cometic | C4493-027 |
| 79 mm | 0,76 mm | 3,73 | MLS | Cometic | C4493-030 |
| 79 mm | 0,91 mm | 4,46 | MLS | Cometic | C4493-036 |
| 79 mm | 1,02 mm | 5,00 | MLS | Cometic | C4493-040 |
| 79 mm | 1,14 mm | 5,59 | MLS | Cometic | C4493-045 |
| 79 mm | 1,30 mm | 6,37 | MLS | Cometic | C4493-051 |
| 79 mm | 1,42 mm | 6,96 | MLS | Cometic | C4493-056 |
| 79 mm | 1,52 mm | 7,45 | MLS | Cometic | C4493-060 |
| 79 mm | 1,68 mm | 8,23 | MLS | Cometic | C4493-066 |
| 79 mm | 1,78 mm | 8,72 | MLS | Cometic | C4493-070 |
| 79 mm | 1,91 mm | 9,36 | MLS | Cometic | C4493-075 |
| 79 mm | 2,03 mm | 9,95 | MLS | Cometic | C4493-080 |
| 79 mm | 2,13 mm | 10,44 | MLS | Cometic | C4493-084 |
| 79 mm | 2,18 mm | 10,69 | MLS | Cometic | C4493-086 |
| 79 mm | 2,34 mm | 11,47 | MLS | Cometic | C4493-092 |
| 79 mm | 2,49 mm | 12,21 | MLS | Cometic | C4493-098 |
| 79 mm | 3,05 mm | 14,95 | MLS | Cometic | C4493-120 |
| 79 mm | 3,56 mm | 17,45 | MLS | Cometic | C4493-140 |
| 80 mm | 0,76 mm | 3,82 | MLS | Cometic | H2514SP1030S |
| 80 mm | 1,00 mm | 5,03 | MLS | Athena | 338008R |
| 80 mm | 1,02 mm | 5,13 | MLS | Cometic | H2514SP4040S |
| 80 mm | 1,14 mm | 5,73 | MLS | Cometic | H2514SP1045S |
| 80 mm | 1,30 mm | 6,53 | MLS | Athena | 338010R |
| 80 mm | 1,30 mm | 6,53 | MLS | Cometic | H2514SP1051S |
| 80 mm | 2,03 mm | 10,20 | MLS | Cometic | H2514SP1080S |
| 80 mm | 2,18 mm | 10,96 | MLS | Cometic | H2514SP1086S |
| 80,5 mm | 1,00 mm | 5,09 | O-Ring | Athena | 330006R |
| 80,5 mm | 1,30 mm | 6,62 | MLS | Cometic | H2514SP4051S |
| 80,5 mm | 1,40 mm | 7,13 | O-Ring | Athena | 330007R |
| 81 mm | 1,30 mm | 6,70 | MLS | Cometic | H2514SP5051S |
Il volume di una guarnizione è lo spazio che lascia libero sopra ogni cilindro: si aggiunge alla camera di combustione e abbassa di pari misura il rapporto di compressione. Usatelo solo per confrontare guarnizioni dello stesso alesaggio.
Preparazione e montaggio
| Viteria | Motori | Coppia di serraggio |
| Viti testata di origine | TU5J4, TU5JP4 | non pubblicato dal costruttore |
Prima del montaggio, passate una riga sulla testata e sul basamento per controllarne la planarità e fate rettificare quello che ne ha bisogno. Niente pasta sigillante: Athena e Cometic forniscono le guarnizioni già rivestite.
Guida tecnica
Le tre costruzioni proposte
![]() |
O-Ring / Cut Ring Athena Un corpo in acciaio rivestito di aramide senza amianto, con un anello di compressione in inox ribordato attorno a ogni cilindro. L'anello concentra la forza di serraggio su una fascia stretta, dove si decide la tenuta, mentre un cordone di silicone chiude i passaggi dell'acqua e dell'olio. È la costruzione che resiste meglio alle alte pressioni di combustione della gamma. |
![]() |

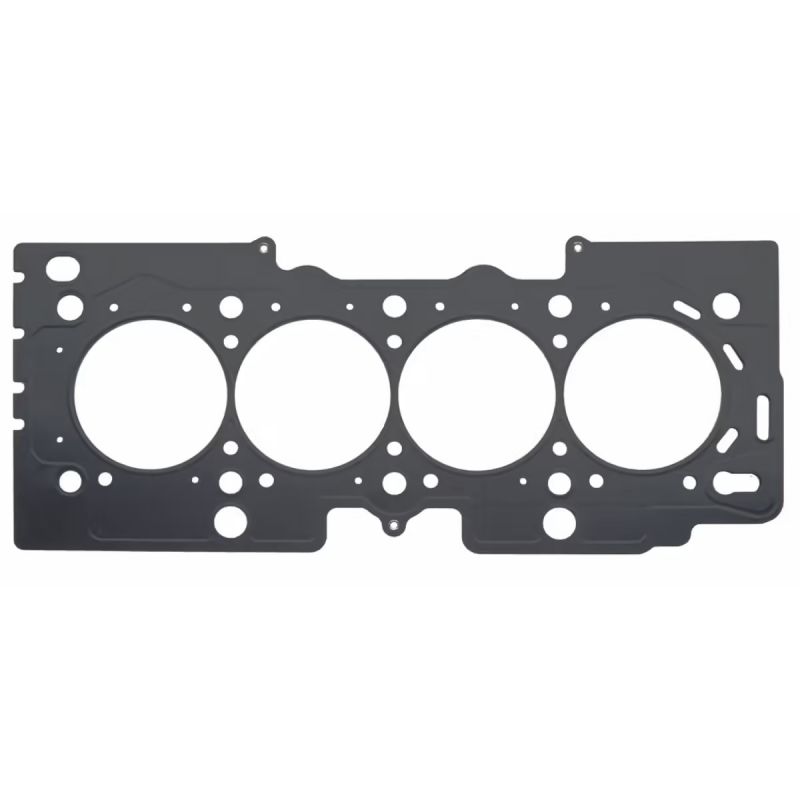

MLS Athena Da due a cinque lamiere di acciaio inossidabile AISI 301, tagliate al laser, imbutite e poi rivettate. Una lamiera ripiegata, il Gas Stopper, circonda ogni cilindro e porta la forza di serraggio verso la camera di combustione; dei rilievi isolano i circuiti dell'acqua e dell'olio. Le facce esterne sono rivestite: uno strato resiste al calore e colma i piccoli difetti del basamento e della testata, uno strato di silicone impedisce alla guarnizione di incollarsi allo smontaggio. È la soluzione tutta in acciaio di Athena, dal motore aspirato preparato alla sovralimentazione moderata; oltre, l'O-Ring resta la costruzione che sopporta le pressioni più alte. |
![]() |

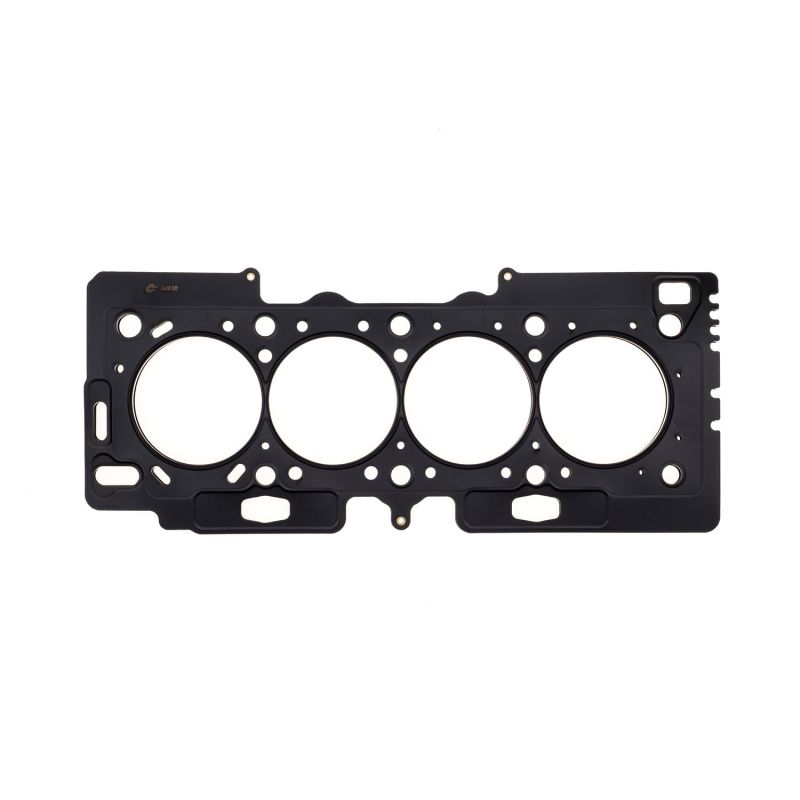

MLS Cometic Lamiere di acciaio inossidabile stampate, impilate e unite da rivetti. Le lamiere esterne portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido, e la tenuta si ottiene con un serraggio misurato e poca deformazione dell'alesaggio. Una scelta versatile, dal motore aspirato preparato alla sovralimentazione ragionevole. |
Scegliere alesaggio e spessore
L'alesaggio della guarnizione. La MLS Cometic esiste in 76, 76,5, 79, 80, 80,5 e 81 mm (79 mm per la C4493), l'O-Ring Athena in 80,5 mm e la MLS Athena in 80 mm.
Lo spessore. Peugeot non pubblica lo spessore della guarnizione originale. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.
| Il vostro obiettivo | Spessore da scegliere |
| Mantenere il rapporto di compressione di origine | Spessore originale non pubblicato: misurate la guarnizione smontata e prendete, tra 0,69 e 3,56 mm, la quota che più le si avvicina |
| Testata spianata, recuperare l'altezza persa | Tra 0,69 e 3,56 mm, mantenete lo spessore della guarnizione smontata e aggiungete il materiale tolto con la spianatura |
| Preparazione sovralimentata, far scendere il rapporto | 3,56 mm, se la guarnizione smontata è più sottile |
| Preparazione aspirata, far salire il rapporto | 0,69 mm, se la guarnizione smontata è più spessa |
Poiché lo spessore originale non è pubblicato, misurate con un comparatore di quanto i pistoni sporgono dal piano del basamento: ne ricavate il gioco che resta tra pistone e testata, soprattutto con lo spessore minore.
I due marchi
| Athena S.p.A. è una società italiana di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto, e altri siti in Spagna, Stati Uniti, Brasile e India. Le sue guarnizioni multistrato sono montate in primo equipaggiamento dalle case automobilistiche e la gamma da competizione è interamente progettata e fabbricata in Italia. | |
| Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta per motori, nato nel 1989 a Concord, nell'Ohio. La sua specialità: la guarnizione su misura, all'alesaggio e allo spessore voluti, fabbricata interamente negli Stati Uniti con materiali americani. |
Vantaggi rispetto alla guarnizione di origine
| Criterio | Guarnizione originale 0209.W8 e 0209.F7 | Guarnizioni rinforzate |
| Costruzione | Non specificata dal costruttore | Acciaio inox multistrato, oppure acciaio e fibra aramidica con anello inox |
| Alesaggio guarnizione | non pubblicato dal costruttore | da 76 a 81 mm |
| Spessori disponibili | non pubblicato dal costruttore | da 0,69 a 3,56 mm, 20 valori |
| Regolazione del rapporto di compressione | Nessuna | Tramite lo spessore scelto |
| Tenuta alla sovrapressione | Limitata alla potenza di serie | Progettata per la sovralimentazione |
Quando una guarnizione rinforzata diventa necessaria
- Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
- Cilindro rialesato oltre quanto copre l'alesaggio delle guarnizioni proposte (da 76 a 81 mm)
- Variare il rapporto di compressione di serie in base alla guarnizione smontata
- Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
- Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| Citroën BERLINGO Fourgon/monospace (B9) 1.6 | TU5JP4 | 109 CV | 2008-2018 |
| Citroën BERLINGO MULTISPACE (B9) 1.6 | TU5JP4 | 109 e 110 CV | 2008-2018 |
| Citroën BERLINGO, BERLINGO FIRST Fourgon/monospace (M_) 1.6 | TU5JP4 | 109 e 110 CV | 2000-2008 |
| Citroën BERLINGO, BERLINGO FIRST Monospace (MF_, GJK_, GFK_) 1.6 | TU5JP4 | 109 e 110 CV | 2000-2011 |
| Citroën C2 (JM_) 1.6 | TU5JP4 | 109 e 110 CV | 2003-2017 |
| Citroën C3 AIRCROSS I 1.6 | TU5JP4 | 110, 113 e 116 CV | 2010- |
| Citroën C3 I (FC_, FN_) 1.6 | TU5JP4 | 109, 110 e 113 CV | 2002-2013 |
| Citroën C3 II (SC_) 1.6 | TU5JP4 | 116 CV | 2013- |
| Citroën C3 PICASSO (SH_) 1.6 | TU5JP4 | 110 e 113 CV | 2011-2013 |
| Citroën C3 Pluriel (HB_) 1.6 | TU5JP4 | 109 CV | 2003- |
| Citroën C4 Coupé (LA_) 1.6 | TU5JP4 | 109 e 110 CV | 2004-2013 |
| Citroën C4 I (LC_) 1.6 | TU5JP4 | 109 e 113 CV | 2004-2014 |
| Citroën C4 I Berline tricorps 1.6 | TU5JP4 | 109 e 110 CV | 2006-2014 |
| Citroën C4 II (NC_) 1.6 | TU5JP4 | 110 CV | 2010- |
| Citroën SAXO (S0, S1) 1.6 | TU5JP4 | 109, 118 e 120 CV | 1996-2004 |
| Citroën XSARA (N1) 1.6 | TU5JP4 | 109 CV | 2000-2005 |
| Citroën XSARA Break (N2) 1.6 | TU5JP4 | 109 CV | 2000-2005 |
| Citroën XSARA Coupé (N0) 1.6 | TU5JP4 | 109 CV | 2000-2005 |
| Citroën XSARA PICASSO (N68) 1.6 | TU5JP4 | 109, 110 e 113 CV | 2005-2012 |
| Peugeot 1007 (KM_) 1.6 | TU5JP4 | 109 CV | 2005- |
| Peugeot 106 II (1A_, 1C_) 1.6 | TU5J4 | 118 e 120 CV | 1996-2004 |
| Peugeot 206 Berline à hayon (2A/C) 1.6 | TU5JP4 | 107, 109, 110 e 113 CV | 2000-2009 |
| Peugeot 206 Berline tricorps 1.6 | TU5JP4 | 109 CV | 2007- |
| Peugeot 206 CC (2D) 1.6 | TU5JP4 | 109 e 110 CV | 2000-2008 |
| Peugeot 206 SW (2E/K) 1.6 | TU5JP4 | 109, 110 e 113 CV | 2002- |
| Peugeot 207 (WA_, WC_) 1.6 | TU5JP4 | 106, 109, 110 e 113 CV | 2006-2013 |
| Peugeot 207 Berline tricorps 1.6 | TU5JP4 | 109 e 113 CV | 2008-2013 |
| Peugeot 207 SW (WK_) 1.6 | TU5JP4 | 110 e 113 CV | 2008-2013 |
| Peugeot 307 (3A/C) 1.6 | TU5JP4 | 109, 110 e 113 CV | 2000-2012 |
| Peugeot 307 Berline tricorps 1.6 | TU5JP4 | 110 e 113 CV | 2006-2012 |
| Peugeot 307 Break (3E) 1.6 | TU5JP4 | 109 CV | 2002-2008 |
| Peugeot 307 CC (3B) 1.6 | TU5JP4 | 110 CV | 2003-2009 |
| Peugeot 307 SW (3H) 1.6 | TU5JP4 | 109 CV | 2002-2008 |
| Peugeot 308 I (4A_, 4C_) 1.6 | TU5JP4 | 109 CV | 2008-2014 |
| Peugeot 308 SW I (4E_, 4H_) 1.6 | TU5JP4 | 112 CV | 2009-2014 |
| Peugeot 405 II (4B) 1.6 | TU5JP4 | 109 CV | 1992-1997 |
| Peugeot 405 II Break (4E) 1.6 | TU5JP4 | 109 CV | 1992-1996 |
| Peugeot HOGGAR 1.6 | TU5JP4 | 106, 110 e 113 CV | 2010- |
| Peugeot PARTNER Fourgon/monospace (5_, G_) 1.6 | TU5JP4 | 109 e 113 CV | 2000-2018 |
| Peugeot PARTNER Fourgon/monospace 1.6 | TU5JP4 | 109 CV | 2008- |
| Peugeot PARTNER Monospace (5_, G_) 1.6 | TU5JP4 | 109, 110, 113 e 115 CV | 2000- |
| Peugeot PARTNER ORIGIN Fourgon/monospace (G_) 1.6 | TU5JP4 | 110 CV | 2011-2015 |
| Peugeot PARTNER ORIGIN Monospace (G_) 1.6 | TU5JP4 | 110 CV | 2011-2013 |
| Peugeot PARTNER TEPEE 1.6 | TU5JP4 | 106, 109 e 110 CV | 2008- |
Codice OEM: 0209.W8 e 0209.F7.
Importante: le guarnizioni di questa scheda sono riferite ai motori TU5J4 e TU5JP4 da 1,6 litri del prospetto seguente, su Peugeot e Citroën. Per qualsiasi altro veicolo, verificate il codice motore prima di ordinare.
Perché passare a una guarnizione rinforzata?
Quando la guarnizione originale arriva al limite delle sue capacità, la guarnizione rinforzata prende il suo posto: con una pressione di combustione più alta, conserva la forma invece di cedere.
Non appena un motore riceve un turbo, un compressore o un rapporto di compressione più alto, la guarnizione di testata è il primo anello a cedere. Una guarnizione rinforzata evita la perdita e lo smontaggio della testata che ne consegue, un intervento molto più costoso del ricambio.
-
Marca
-
RiferimentoC4493-030
