Bielle forgiate Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) per pistoni forgiati Bielle forgiate Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) per pistoni forgiati Bielle forgiate Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) per pistoni forgiati Bielle forgiate Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) per pistoni forgiati

Bielle forgiate Mitsubishi - 1.5L 16V Turbo - 4G15 (Colt CZT / Ralliart) per pistoni forgiati

532,80 € (Tasse incl.)
666,00 € (Tasse incl.) -20%

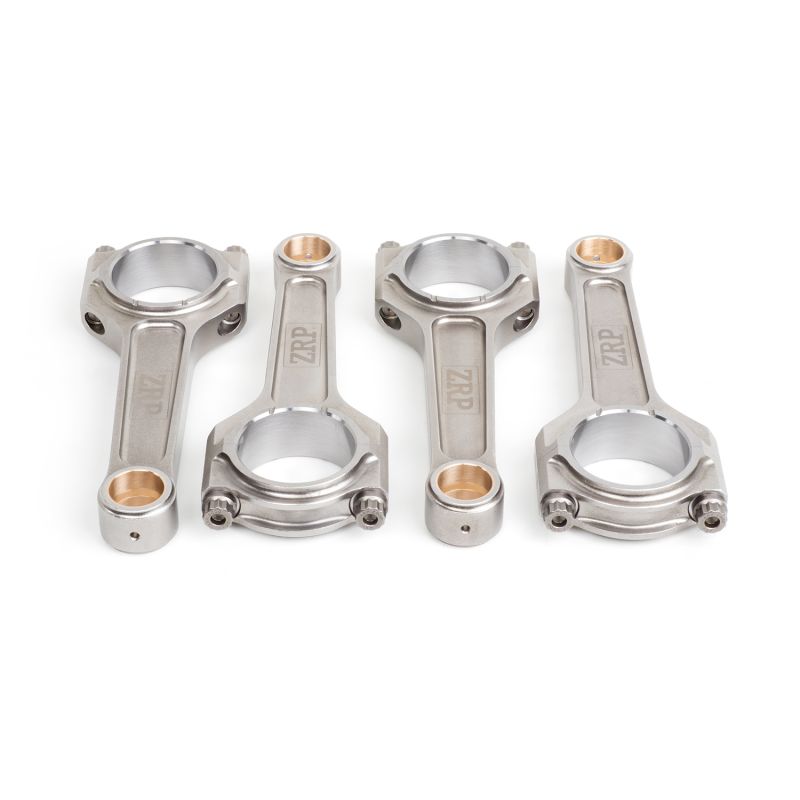

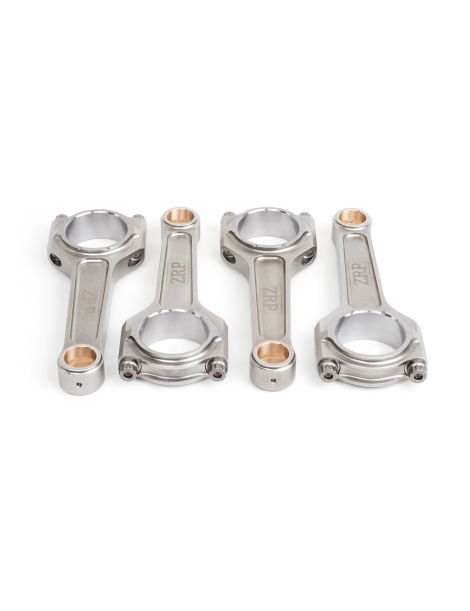

Kit di 4 bielle forgiate in acciaio 4340 per Mitsubishi 4G15 1.5L 16v Turbo (Colt CZT / Ralliart).

  • Marche: ZRP
  • Compatibilità: Colt CZT / Ralliart, Colt CZC, Smart Forfour Brabus
  • Codici motore: 4G15
  • Viteria inclusa: ARP 2000 o L19
R-MIT-008-I
8 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il motore Mitsubishi 1.5L 16v Turbo 4G15

Il 4G15 è il quattro cilindri benzina da 1,5 litri della famiglia 4G1 di Mitsubishi, qui in versione turbo a 16 valvole per la Colt CZT e la Colt Ralliart (Z30). Con 150 CV di serie da 1.468 cm³ (alesaggio 75,5 mm, corsa 82 mm), è stato scelto anche da Smart per la Forfour Brabus.

Compatto e pronto a salire di giri, questo motore turbo si presta bene alla preparazione: rimappatura, turbo più generoso e passaggio a pistoni forgiati fanno salire rapidamente la pressione in camera, fino a sollecitare la biella di serie oltre il suo margine di sicurezza.

Le bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, queste bielle forgiate rinforzate rendono affidabile il monoblocco non appena la potenza aumenta. Diventano indispensabili nel passaggio a pistoni forgiati, con l'aumento del regime, della pressione di sovralimentazione o della cilindrata, situazioni in cui la biella originale dell'4G15 raggiunge i suoi limiti.

Concepite per assorbire le forti sollecitazioni dei motori preparati, sia turbo sia con compressore volumetrico, coprono tutte le discipline, dal rally al drift passando per il drag, il circuito e i track day, la cronoscalata e il time attack, e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate 4G15 1.5L 16v Turbo

RiferimentoMarcaProfiloViteriaDiametro spinotto
OEM 18 mm
Larghezza piedeDiametro testa
Larghezza testaInterasse
OEM 131 mm
Peso
per biella
R-MIT-008-I ZRP I ARP 2000-5/16"-38mm 18 mm 45 mm 19,89 mm 131 mm 460 g
R-MIT-008-I-L19 ZRP I ARP L19-5/16"-38mm 18 mm 45 mm 19,89 mm 131 mm 460 g

Coppia di serraggio e allungamento

BiellaViteriaCoppia di serraggioAllungamento consigliato
ZRP (R-MIT-008-I) ARP 2000-5/16"-38mm 40,7 N·m 0,140 – 0,152 mm
ZRP (R-MIT-008-I-L19) ARP L19-5/16"-38mm 54,2 N·m 0,127 – 0,140 mm

Un’abitudine da perdere sul 4G15: riprendere con la chiave una vite già serrata per verificare che sia al suo valore. Questo gesto aggiunge carico senza misurare nulla e falsa il controllo successivo. Il solo controllo valido consiste nell’annotare l’allungamento al momento del serraggio, sul foglio di montaggio, e non toccarlo più; in caso di dubbio si smonta e si rimisura la lunghezza libera al comparatore. Le coppie e gli allungamenti della tabella provengono dal produttore della bulloneria, ARP 2000 o ARP L19 da 5/16" 38 mm secondo la variante, e vanno rispettati scrupolosamente, restando la lettura dell’allungamento il metodo di riferimento.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

L'acciaio 4340 è un acciaio legato al nichel-cromo-molibdeno impiegato sia in aeronautica sia nelle competizioni automobilistiche. Forgiato e poi trattato termicamente (tempra e rinvenimento), unisce un'eccellente resistenza alla trazione, un'elevata resistenza a fatica e una reale duttilità. Rispetto a una biella originale, di solito in metallo sinterizzato ottimizzato per il costo di serie, una biella forgiata 4340 guadagna circa il 19 % di limite elastico, l'8 % di resistenza alla trazione e soprattutto dal 19 al 37 % di resistenza a fatica, ossia una durata sotto carico ciclico molte volte superiore. È proprio questo a rendere il 4340 forgiato il materiale di riferimento non appena salgono sovralimentazione e regime.

I profili di biella

Profilo I. Il corpo di questa biella si assottiglia al centro e poggia su due ali, una per lato, che formano la «I»: il pezzo resta molto rigido senza appesantire l’insieme. Su un motore turbo moderno come il 4G15 è il profilo di riferimento, utile tanto per rendere più affidabile il basamento quanto per reggere una pressione di sovralimentazione più elevata.

Come scegliere la viteria di biella?Logo ARP

Su questo 1.5 turbo la viteria proposta è in 5/16"-38 mm, un diametro adatto al piede e alla testa di questa biella ZRP profilo I da 460 g. Sono disponibili due classi, ARP 2000 e ARP L19: i loro valori di potenza per cilindro sono indicati da ARP per una vite in 3/8" e la tabella qui sotto li richiama, ma il diametro effettivamente fornito qui è il 5/16", quindi quei valori non vanno trasposti così come sono. Ciò che conta in fase di montaggio resta identico: filetti e appoggi puliti e poi lubrificati con il prodotto di assemblaggio, serraggio in più passaggi, precarico confermato sull’allungamento misurato con il comparatore e lunghezza libera rilevata per ogni vite, prima e dopo. È questo rigore, più della classe, a far durare un basamento.

Vis de bielle forgée ARP2000 ARP 2000 (resistenza alla trazione di circa 220 000 psi, ossia circa 1517 MPa) è lo standard ad alte prestazioni. Adatto a preparazioni fino a 150 CV per cilindro in 5/16" o 200 CV per cilindro in 3/8", e fino a 8500 giri/min, è il grado più diffuso in circuito, track day, drift, rally, drag e cronoscalata, apprezzato per robustezza, affidabilità e versatilità, senza particolari vincoli di stoccaggio.
Vis de bielle forgée ARP L19 ARP L19 (resistenza alla trazione di circa 260 000 psi, ossia circa 1793 MPa) è concepito per motori spinti all'estremo, fino a 200 CV per cilindro in 5/16" o 250 CV per cilindro in 3/8", e fino a 10 000 giri/min: pressione di sovralimentazione molto elevata, regimi alti sostenuti e alta pressione in camera. È la scelta delle preparazioni di grande potenza, in drag, drift, rally e circuito. Attenzione: sensibile alla corrosione e all'infragilimento da idrogeno, deve essere conservato e montato oliato, al riparo dall'umidità.

Misurazione dell'allungamento delle viti

Mesure de l'allongement d'une vis de bielle forgée à la jauge ARP

Oltre al serraggio a coppia, la misurazione dell'allungamento delle viti di biella è il controllo più affidabile per ottenere un precarico ottimale. La verifica si esegue a vite montata: si appoggia il comparatore alle due estremità della vite e si legge l'allungamento reale, che deve corrispondere al valore raccomandato (vedere la tabella coppia e allungamento qui sopra). Questo metodo elimina le variazioni di attrito tipiche del serraggio a coppia e mette in sicurezza l'assemblaggio sui motori molto sollecitati.

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Proposte qui nel profilo I con viteria ARP 2000 o L19, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

Glossario

1) Piede di biella
2) Diametro del piede
3) Fusto della biella
4) Vite di biella
5) Testa di biella
6) Dado / vite di biella
7) Cappello di biella
8) Diametro di testa
9) Interasse

Compatibilità veicoli del motore 4G15 1.5L 16v Turbo

Queste bielle forgiate sono compatibili con tutti i veicoli equipaggiati con il motore 4G15 1.5L 16v Turbo (interasse 131 mm, spinotto 18 mm):

MarcaModello (telaio)Codice motorePotenzaAnni
Mitsubishi Colt CZT / Ralliart (Z30) 4G15 150 CV 2004–2012
Mitsubishi Colt CZC (Z30) 4G15 150 CV 2006–2009
Smart Forfour Brabus (W454) 4G15 177 CV 2005–2006

Riferimento OEM: (set di 4 bielle).

Perché è la soluzione più economica?

Quando un monoblocco di serie cede (biella rotta, albero rigato, blocco da rifare), il conto sale in fretta, senza per questo garantire una tenuta migliore di quella di serie.

A parità di budget, o anche con una spesa inferiore, montare bielle forgiate in acciaio 4340 insieme a pistoni forgiati offre un'affidabilità e un margine di sicurezza nettamente superiori, con in più un reale potenziale di crescita della potenza. È la soluzione scelta dai preparatori europei.

A parità di budget: più affidabilità, più potenziale e più valore di rivendita.
