Gesmede drijfstangen Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) voor gesmede zuigers Gesmede drijfstangen Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) voor gesmede zuigers Gesmede drijfstangen Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) voor gesmede zuigers Gesmede drijfstangen Mitsubishi 1.5L 16v Turbo 4G15 (Colt CZT / Ralliart) voor gesmede zuigers

Gesmede drijfstangen Mitsubishi - 1.5L 16V Turbo - 4G15 (Colt CZT / Ralliart) voor gesmede zuigers

€ 532,80 (incl. btw)
€ 666,00 (incl. btw) -20%

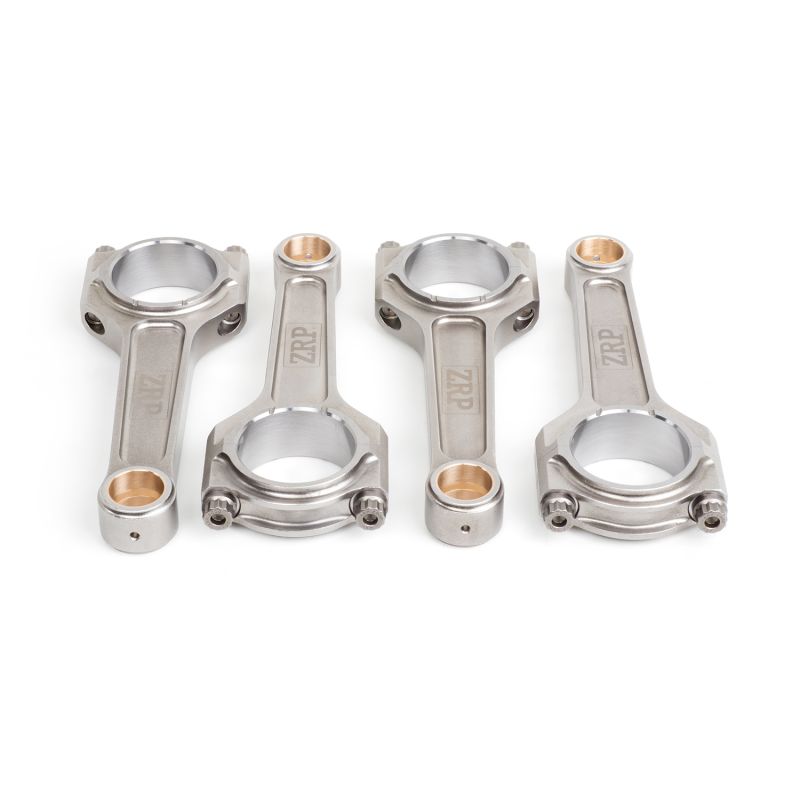

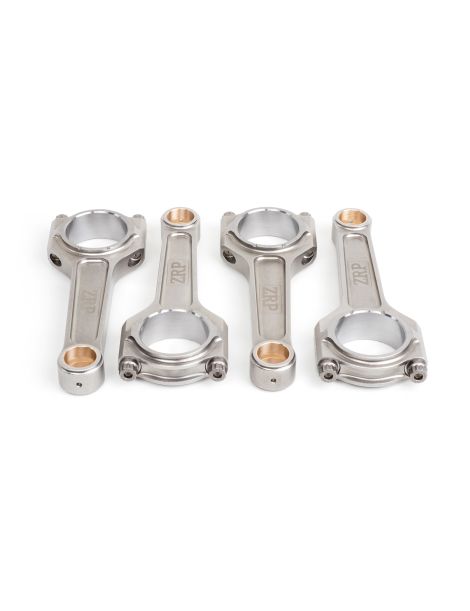

Set van 4 gesmede drijfstangen uit 4340-staal voor Mitsubishi 4G15 1.5L 16v Turbo (Colt CZT / Ralliart).

  • Merken: ZRP
  • Compatibiliteit: Colt CZT / Ralliart, Colt CZC, Smart Forfour Brabus
  • Motorcodes: 4G15
  • Bouten inbegrepen: ARP 2000 of L19
R-MIT-008-I
8 op voorraad in Europa (levertijd 72 u)
Betalen in termijnen

De motor Mitsubishi 1.5L 16v Turbo 4G15

De 4G15 is de 1,5-liter viercilinder benzinemotor uit de 4G1-familie van Mitsubishi, hier als turbo 16-kleps uitvoering voor de Colt CZT en Colt Ralliart (Z30). Met 150 pk af fabriek uit 1.468 cm³ (boring 75,5 mm, slag 82 mm) werd hij ook door Smart gekozen voor de Forfour Brabus.

Compact en gretig draaiend leent dit turboblok zich goed voor tuning: een remap, een grotere turbo en de overstap naar gesmede zuigers laten de cilinderdruk snel oplopen, tot de standaarddrijfstang voorbij zijn veiligheidsmarge wordt belast.

De gesmede drijfstangen

Vervaardigd uit hoogwaardig 4340-staal maken deze versterkte gesmede drijfstangen het onderblok betrouwbaar zodra het vermogen stijgt. Ze worden onmisbaar bij de overstap op gesmede zuigers, een hoger toerental, een hogere laaddruk of een grotere cilinderinhoud, situaties waarin de originele drijfstang van de 4G15 zijn grenzen bereikt.

Ontworpen om de zware belastingen van getunede motoren op te vangen, zowel turbo als compressor, dekken ze alle disciplines, van rally tot drift via drag, circuit en trackdays, bergrace en time attack, en begeleiden ze Stage 2-, Stage 3- en Stage 4+-opbouwen, tot aan de wedstrijdmotor.

Technische specificaties van de gesmede drijfstangen 4G15 1.5L 16v Turbo

ReferentieMerkProfielBoutenPendiameter
OEM 18 mm
Breedte klein oogDiameter groot oog
Breedte groot oogHart-op-hart
OEM 131 mm
Gewicht
per drijfstang
R-MIT-008-I ZRP I ARP 2000-5/16"-38mm 18 mm 45 mm 19,89 mm 131 mm 460 g
R-MIT-008-I-L19 ZRP I ARP L19-5/16"-38mm 18 mm 45 mm 19,89 mm 131 mm 460 g

Aanhaalmoment en rek

DrijfstangBoutenAanhaalmomentAanbevolen rek
ZRP (R-MIT-008-I) ARP 2000-5/16"-38mm 40,7 N·m 0,140 – 0,152 mm
ZRP (R-MIT-008-I-L19) ARP L19-5/16"-38mm 54,2 N·m 0,127 – 0,140 mm

Een gewoonte om af te leren op de 4G15: een al aangedraaide bout nog eens met de sleutel natrekken om te zien of hij op waarde staat. Die handeling voegt belasting toe zonder iets te meten en vervalst de volgende controle. De enige geldige controle is de rek op het moment van aandraaien op het montageblad te noteren en er daarna niet meer aan te komen; bij twijfel demonteert u en meet u de vrije lengte opnieuw met de meetklok. De momenten en rekwaarden in de tabel komen van de boutenfabrikant, ARP 2000 of ARP L19 in 5/16" 38 mm afhankelijk van de uitvoering, en worden strikt aangehouden, met de rekmeting als referentiemethode.

Technische gids

Gesmeed 4340-staal: wat is dat?

4340 is een nikkel-chroom-molybdeen gelegeerd staal dat zowel in de luchtvaart als in de autosport wordt gebruikt. Gesmeed en vervolgens warmtebehandeld (harden en ontlaten), combineert het een uitstekende treksterkte, een hoge vermoeiingssterkte en een echte ductiliteit. Vergeleken met een originele drijfstang, meestal van gesinterd metaal dat op serieprijs is geoptimaliseerd, wint een gesmede 4340-drijfstang ongeveer 19 % aan vloeigrens, 8 % aan treksterkte en vooral 19 tot 37 % aan vermoeiingssterkte, oftewel een levensduur onder cyclische belasting die meerdere malen langer is. Juist dat maakt gesmeed 4340 tot het referentiemateriaal zodra laaddruk en toerental stijgen.

De drijfstangprofielen

I-profiel. Het lichaam van deze drijfstang versmalt in het midden en steunt op twee flenzen, aan weerszijden, die de „I” vormen: het onderdeel blijft zeer stijf zonder het geheel zwaarder te maken. Op een moderne turbomotor zoals de 4G15 is het het referentieprofiel, even nuttig om het onderblok betrouwbaarder te maken als om een hogere laaddruk op te vangen.

Hoe kies je je drijfstangbouten?Logo ARP

Op deze 1.5 turbo zijn de aangeboden bouten 5/16"-38 mm, een diameter die past bij het oog en de kop van deze 460 g ZRP-drijfstang met I-profiel. Er zijn twee graden beschikbaar, ARP 2000 en ARP L19: hun waarden voor vermogen per cilinder worden door ARP voor een 3/8" bout opgegeven en de tabel hieronder herhaalt ze, maar de hier daadwerkelijk geleverde diameter is 5/16", dus die waarden mogen niet zonder meer worden overgenomen. Wat bij montage telt blijft gelijk: draad en aanlegvlakken schoongemaakt en daarna met montagesmeermiddel bestreken, aanhalen in meerdere gangen, voorspanning bevestigd via de met een meetklok gemeten rek en de vrije lengte per bout genoteerd, voor en na. Die zorgvuldigheid, meer dan de graad, laat een onderblok lang meegaan.

Vis de bielle forgée ARP2000 ARP 2000 (treksterkte ongeveer 220 000 psi, oftewel circa 1517 MPa) is de hoogwaardige standaard. Geschikt voor opbouwen tot 150 pk per cilinder in 5/16" of 200 pk per cilinder in 3/8", en tot 8500 t/min, is het de meest gebruikte kwaliteit op circuit, trackdays, drift, rally, drag en bergrace, gewaardeerd om robuustheid, betrouwbaarheid en veelzijdigheid, zonder bijzondere opslagvereisten.
Vis de bielle forgée ARP L19 ARP L19 (treksterkte ongeveer 260 000 psi, oftewel circa 1793 MPa) is ontworpen voor tot het uiterste gedreven motoren, tot 200 pk per cilinder in 5/16" of 250 pk per cilinder in 3/8", en tot 10 000 t/min: zeer hoge laaddruk, aanhoudend hoge toerentallen en hoge cilinderdruk. Het is de keuze voor opbouwen met groot vermogen, in drag, drift, rally en circuit. Let op: gevoelig voor corrosie en waterstofbrosheid, moet het geolied en beschermd tegen vocht worden opgeslagen en gemonteerd.

Meting van de boutrek

Mesure de l'allongement d'une vis de bielle forgée à la jauge ARP

Naast het aanhalen op koppel is het meten van de rek van de drijfstangbouten de betrouwbaarste controle voor een optimale voorspanning. De controle gebeurt met gemonteerde bout: men plaatst de meetklok op beide uiteinden van de bout en leest de werkelijke rek af, die moet overeenkomen met de aanbevolen waarde (zie de koppel- en rektabel hierboven). Deze methode schakelt de wrijvingsverschillen uit die eigen zijn aan het aanhalen op koppel en borgt de verbinding op zwaar belaste motoren.

Koop de ARP-rekmeter →

De aangeboden merken

ZRP is een Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, met precisie bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Hier aangeboden in het I-profiel met ARP 2000- of L19-bouten, worden ze in Griekenland ontworpen en gecontroleerd en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog
2) Diameter klein oog
3) Drijfstanglichaam
4) Drijfstangbout
5) Groot drijfstangoog
6) Moer / drijfstangbout
7) Drijfstangkap
8) Diameter groot oog
9) Hart-op-hart

Voertuigcompatibiliteit van de motor 4G15 1.5L 16v Turbo

Deze gesmede drijfstangen zijn compatibel met alle voertuigen met de motor 4G15 1.5L 16v Turbo (hartafstand 131 mm, pen 18 mm):

MerkModel (chassis)MotorcodeVermogenJaren
Mitsubishi Colt CZT / Ralliart (Z30) 4G15 150 pk 2004–2012
Mitsubishi Colt CZC (Z30) 4G15 150 pk 2006–2009
Smart Forfour Brabus (W454) 4G15 177 pk 2005–2006

OEM-referentie: (set van 4 drijfstangen).

Waarom is het de meest economische oplossing?

Wanneer een origineel onderblok het begeeft (gebroken drijfstang, bekraste krukas, te reviseren blok), loopt de rekening snel op, zonder daarbij een betere duurzaamheid dan standaard te garanderen.

Voor een gelijkwaardig of zelfs lager budget biedt het monteren van gesmede 4340-drijfstangen samen met gesmede zuigers een duidelijk hogere betrouwbaarheid en veiligheidsmarge, plus een reëel potentieel voor vermogensgroei. Het is de oplossing die Europese tuners kiezen.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel en meer restwaarde.
