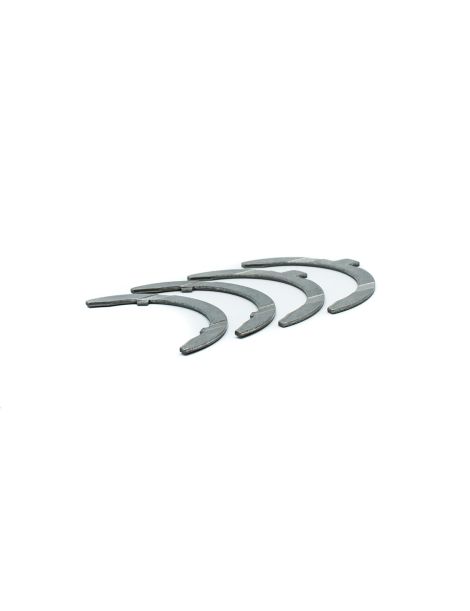

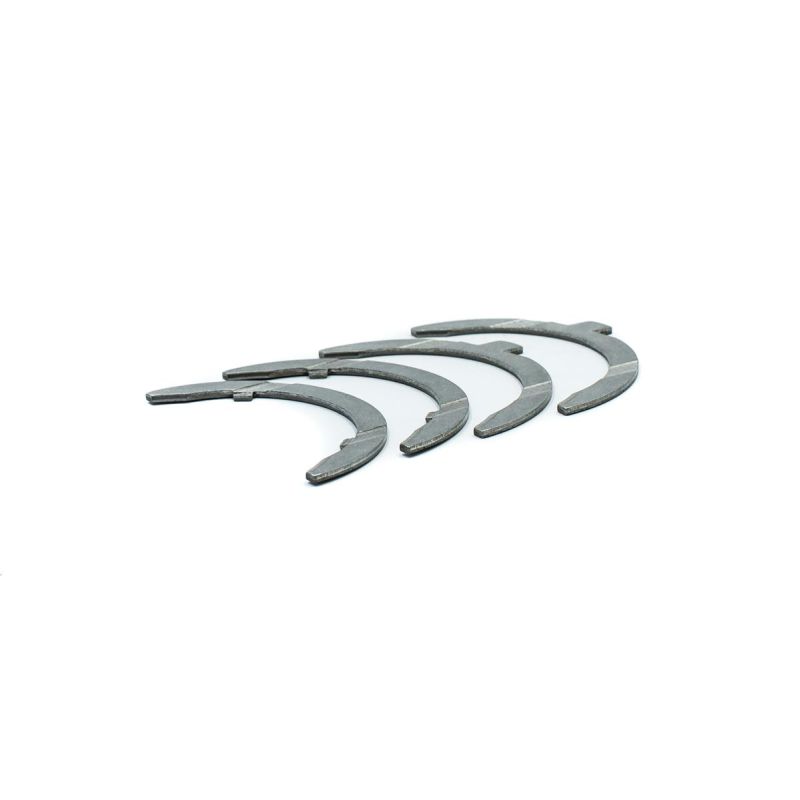

Arandelas de empuje del cigüeñal Toyota 1RZ, 2RZ, 3RZ, 2TZ

Los cuatro cilindros Toyota 1RZ, 2RZ, 3RZ y 2TZ

El 1RZ (2.0 litros), el 2RZ y el 2TZ (2.4 litros) y el 3RZ (2.7 litros) son cuatro cilindros Toyota. Equipan, entre otros, los Toyota Hiace, Dyna, Coaster, 4Runner, Granvia y Estima. Estos cuatro cilindros en línea Toyota con bloque de fundición, aparecidos en 1989, tienen una cilindrada de 2.0 litros (1RZ), 2.4 litros (2RZ) y 2.7 litros (3RZ-FE); los 2RZ-FE y 3RZ-FE tienen doble árbol de levas en cabeza, 4 válvulas por cilindro y distribución por cadena.

Las arandelas de empuje (cojinetes axiales)

Las arandelas de empuje absorben el empuje del embrague y fijan el juego axial del cigüeñal. En un motor preparado, con embrague reforzado, este empuje aumenta. La versión ACL sin recubrimiento devuelve las arandelas de empuje a la cota de origen.

Estas medias arandelas limitan el desplazamiento del cigüeñal a lo largo de su eje. Reciben en cada desembrague el empuje transmitido por el embrague y deben soportarlo sin griparse. Cuando se desgastan, el juego axial aumenta, el cigüeñal gana movimiento y sus caras de apoyo se deterioran.

Características técnicas

Guía técnica

Cada media arandela tiene una cara ranurada, que asegura su lubricación, y una cara lisa. La cara ranurada va del lado del cigüeñal, la lisa del lado del bloque o del sombrerete: montada al revés, la arandela ya no lleva aceite a la cara de apoyo del cigüeñal, que se deteriora rápidamente.

Engrase con grasa de montaje la cara orientada hacia el cigüeñal, compruebe que las medias arandelas quedan enrasadas en el bloque, presente el sombrerete sin forzar y apriételo como indica el fabricante. Un control del juego axial con comparador, comparado con el valor del fabricante, valida el montaje.

La marca

ACL Bearing Company, fabricante australiano de cojinetes de motor de altas prestaciones desde 1949, suministra para estos motores arandelas de empuje sin tratamiento.

Construcción y ventajas

Compatibilidad de vehículos

Estas arandelas de empuje se adaptan a los cuatro cilindros Toyota 1RZ, 2RZ, 3RZ y 2TZ (códigos de motor 1RZ, 1RZ-E, 2RZ, 2RZ-E, 2RZ-FE, 3RZ-FE, 2TZ-FE, 2TZ-FZE) de los siguientes vehículos:
