Bielas forjadas Mitsubishi - 2.0L 16V - 4G63 7-bolt (distancia entre centros 156 mm, bulón 22 mm) para pistones forjados

El motor Mitsubishi 4G63 (7 pernos)

El 4G63 es el cuatro cilindros 2,0 litros turbo que construyó la leyenda deportiva de Mitsubishi. Perteneciente a la familia 4G6, este bloque de fundición con culata de aluminio (16 válvulas, doble árbol de levas en cabeza) cubica 1.997 cm³ con un diámetro de 85 mm y una carrera de 88 mm. A partir de 1996 Mitsubishi adopta un volante motor fijado con 7 pernos (de ahí el nombre "7 pernos"), más rígido que el primer montaje de 6 pernos.

Esta versión de 7 pernos equipa los Lancer Evolution IV a IX, así como los Eclipse y Talon de segunda generación. Célebre por ser casi indestructible, el 4G63T soporta sin problemas potencias muy superiores a las de serie una vez reforzado el tren alternativo. Las bielas aquí presentadas son bielas largas con distancia entre centros de 156 mm (frente a 150 mm de serie), preferidas en montajes stroker o para optimizar la relación biela/carrera de una preparación exigente.

Bielas forjadas

Mecanizadas en acero aleado forjado de alta resistencia, estas bielas sustituyen a las piezas de origen, cuyo límite aparece en cuanto suben la presión de sobrealimentación y el régimen. La forja alinea la fibra del metal con los esfuerzos, ofreciendo una resistencia a la fatiga y a la flexión muy superior a la de una biela de gran serie.

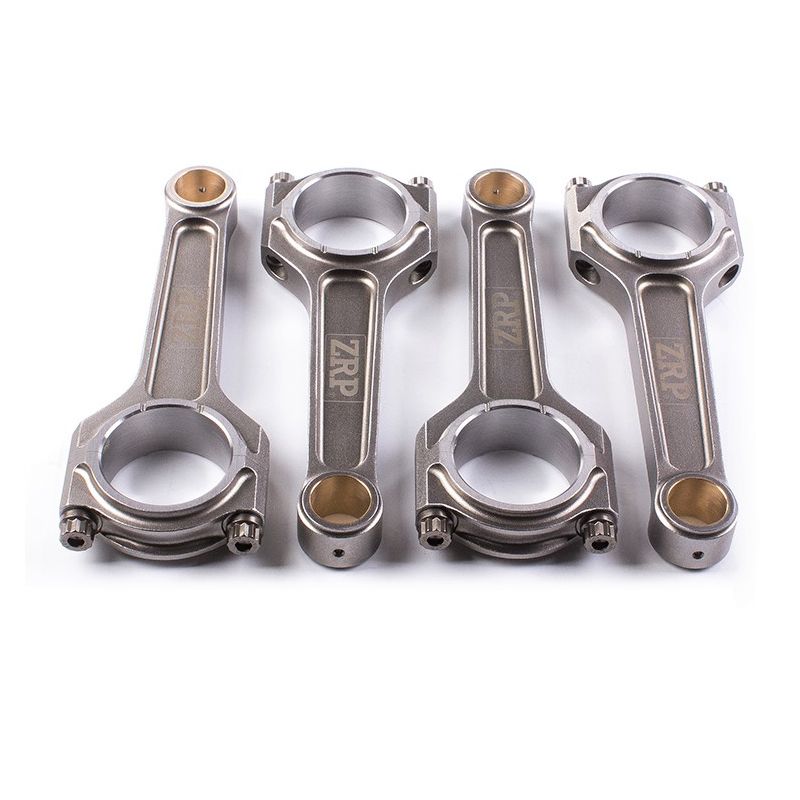

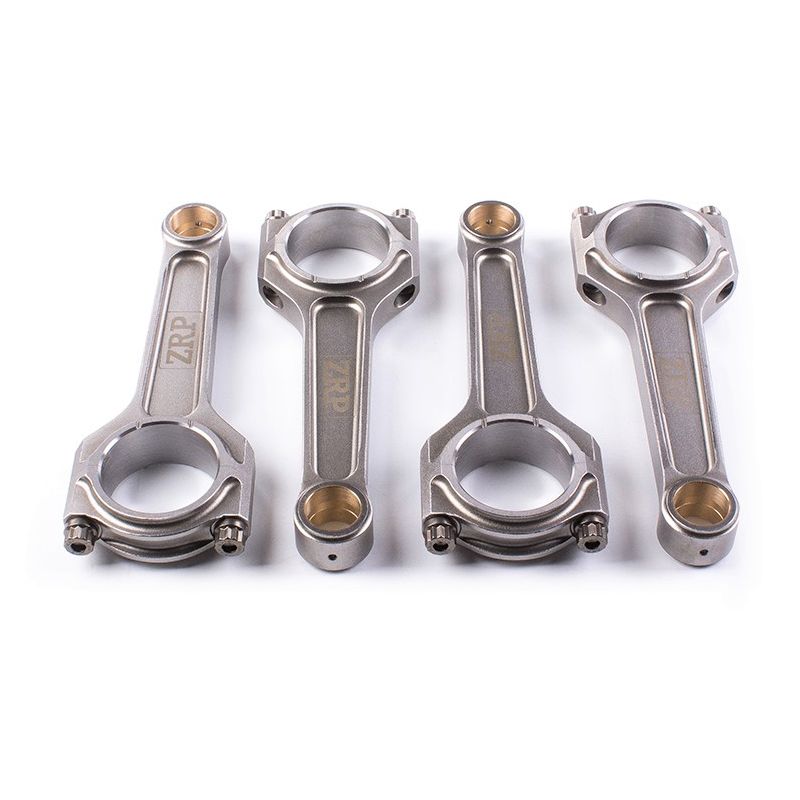

Cada juego se entrega con su tornillería ARP de altas prestaciones (ARP 2000, L19 o CA625+ según la variante), montada de fábrica. La oferta abarca los perfiles H e I, en acero 4340 y, para la versión ZRP "IP", en acero 817M40T, para responder tanto a las preparaciones de circuito como a las configuraciones big-turbo y rally más exigentes.

Especificaciones técnicas de las bielas forjadas 4G63 (7 pernos, entre ejes 156 mm)

Referencia OEM: (juego de 4 bielas).

Par de apriete y alargamiento

Los fabricantes recomiendan el método por alargamiento en lugar del par: se mide el estiramiento real del tornillo con un comparador específico, garantizando una precarga uniforme. Los valores anteriores son indicativos y siempre deben confirmarse con la documentación del fabricante de la tornillería.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil H (H / H-HD). El cuerpo en H, con dos alas macizas unidas por un alma central, resiste notablemente a la flexión y a la compresión: es el perfil que se elige cuando el par es elevado y la presión de cilindro alta, típicamente un 4G63 preparado para drag o rally. Algo más pesado que un perfil I, prioriza la robustez; la variante H-HD añade material en las zonas más cargadas.
	Perfil I (I / I-HD). El cuerpo en I concentra el material donde pasa el esfuerzo y elimina el resto: la biela es más ligera, la inercia del conjunto móvil baja y el motor sube de vueltas con más franqueza. Es la opción de los motores turbo modernos y de las preparaciones que buscan respuesta; la versión I-HD refuerza la cabeza y el cuerpo para admitir cargas superiores.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es uno de los componentes más solicitados del motor. Todas las variantes propuestas aquí reciben tornillería ARP de diámetro 3/8", garantía de fiabilidad a altas revoluciones. La elección de la calidad depende de la potencia buscada y del presupuesto.

	ARP 2000. Resistencia a la tracción de unos 220.000 psi (≈ 1.517 MPa). En 3/8" asegura unos 200 cv por cilindro y regímenes de hasta 8.500 r/min. El grado más habitual, reconocido por su robustez y versatilidad.
	ARP L19. Calidad de muy alta resistencia (≈ 260.000 psi) para motores exigidos: en 3/8" permite unos 250 cv por cilindro y regímenes de hasta 10.000 r/min. Sensible a la corrosión, requiere almacenamiento aceitado.
	ARP CA625+. Acero aleado premium diseñado para entornos extremos (resistencia, big-turbo). En 3/8" está reservada a preparaciones por encima de 250 cv por cilindro y regímenes por encima de 10.000 r/min. Resistencia y vida a fatiga superiores, sin restricciones particulares de almacenamiento.

Medir el alargamiento de los tornillos

Descubrir el comparador de alargamiento ARP

Las marcas propuestas

Esta ficha reúne dos fabricantes de referencia, seleccionados por la calidad de su forja y su reputación en competición.

Manley Performance. Fabricante estadounidense de piezas de motor de competición desde 1966. Sus bielas se mecanizan en acero 4340 de calidad aeronáutica desgasificado al vacío, se granallan para mejorar el comportamiento a fatiga y se controlan una a una antes del envío. La gama Turbo Tuff, muy utilizada en los 4G63 preparados en Estados Unidos, se monta con tornillería ARP 2000 o ARP L19 según la potencia buscada.

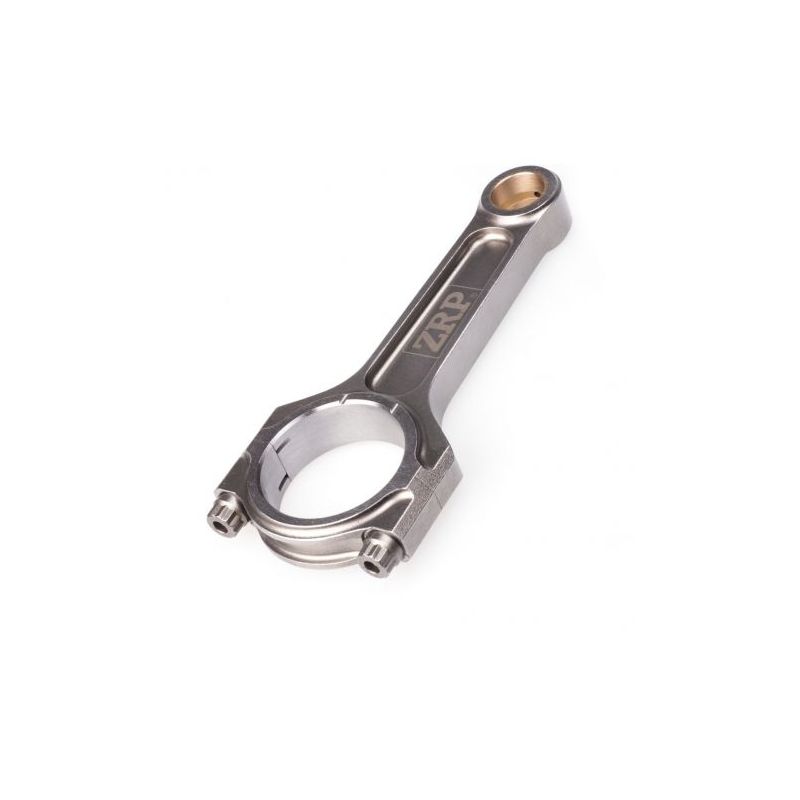

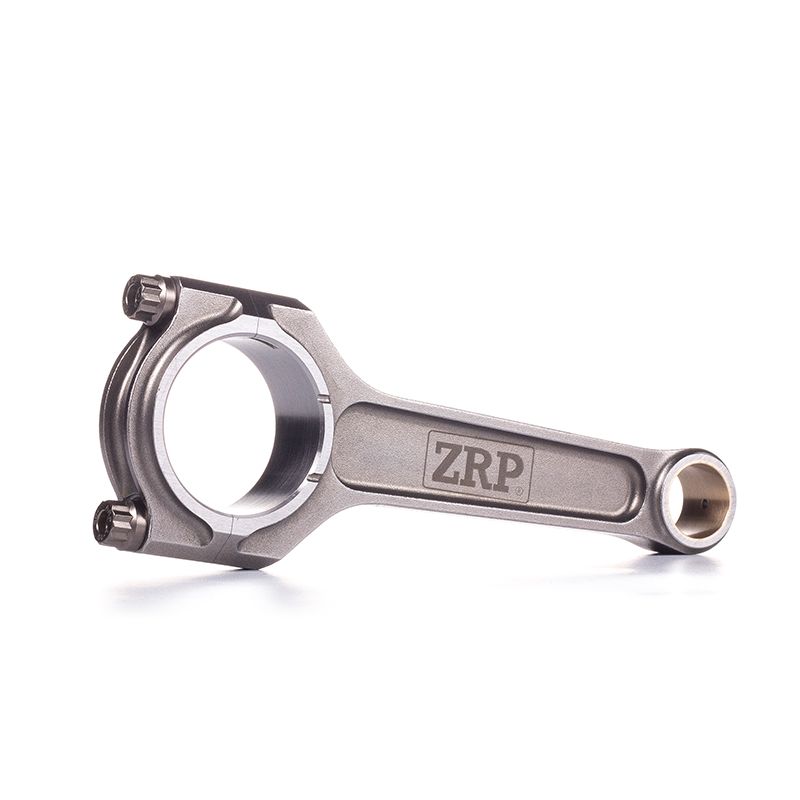

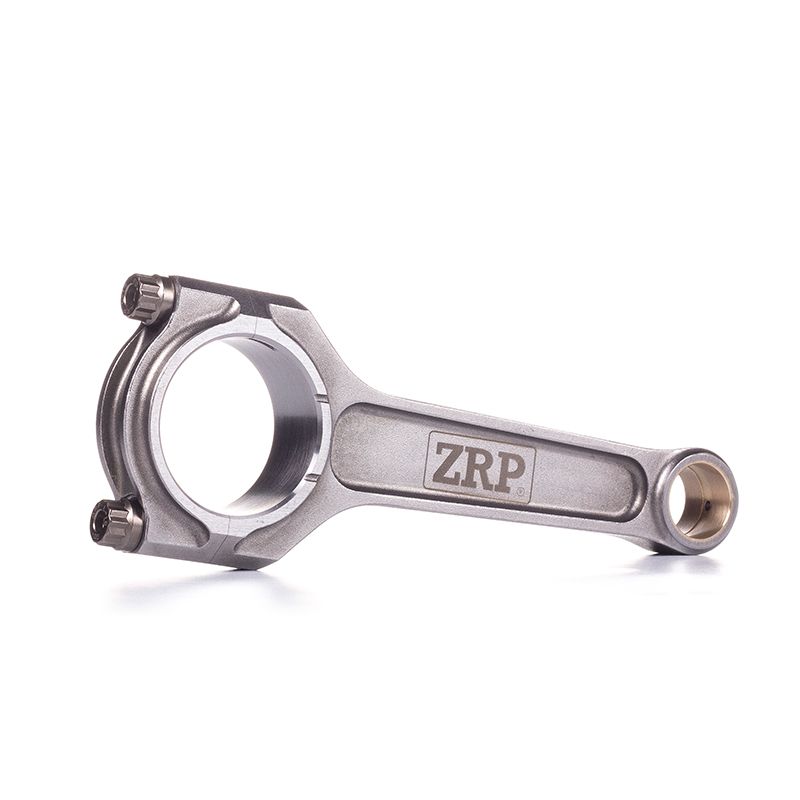

ZRP. Bielas forjadas diseñadas por Alex Drakos en Atenas, Grecia, para un uso exclusivamente de competición. Cada pieza se forja en acero 4340, se mecaniza y se empareja por peso a ±1 g para conservar el equilibrado del motor a altas vueltas. En el 4G63 de 7 tornillos, ZRP cubre los perfiles H e I con tornillería ARP 2000, ARP L19 o Custom Age 625+ según el nivel de preparación.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Mitsubishi 4G63 (7 pernos)

A continuación figuran los vehículos equipados con el motor Mitsubishi 2.0L 16V 4G63 7-bolt. La medición del diámetro del bulón y de la distancia entre centros sigue siendo imprescindible antes de cualquier pedido. Variante afectada: distancia entre centros 156 mm, bulón 22 mm.

¿Por qué es la solución más económica?

En un 4G63 que ha roto una biela, volver al estado de origen nunca es un trabajo aislado: el pistón correspondiente queda destruido, el cigüeñal marcado y a veces hay que rectificar el bloque. Sumadas, esas piezas originales cuestan lo que una preparación, para recuperar exactamente los límites que provocaron la rotura.

El mismo presupuesto dedicado a bielas forjadas 4340 y pistones forjados cambia por completo el panorama: el margen de seguridad crece, el conjunto móvil aguanta presiones y regímenes que la serie nunca veía y la potencia puede subir más adelante sin volver a abrir el bloque inferior.

Con un gasto comparable: más fiabilidad, más durabilidad, más potencial.
