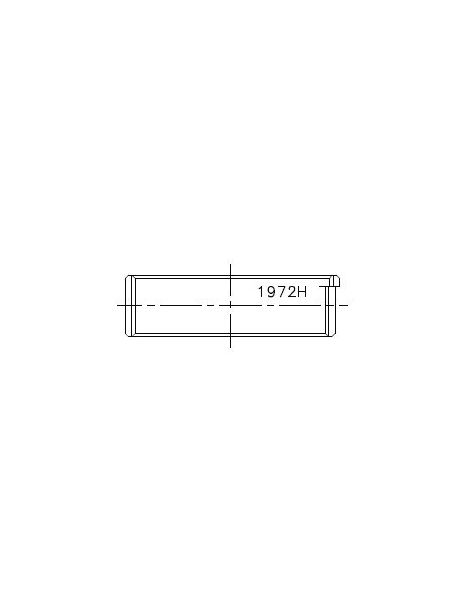

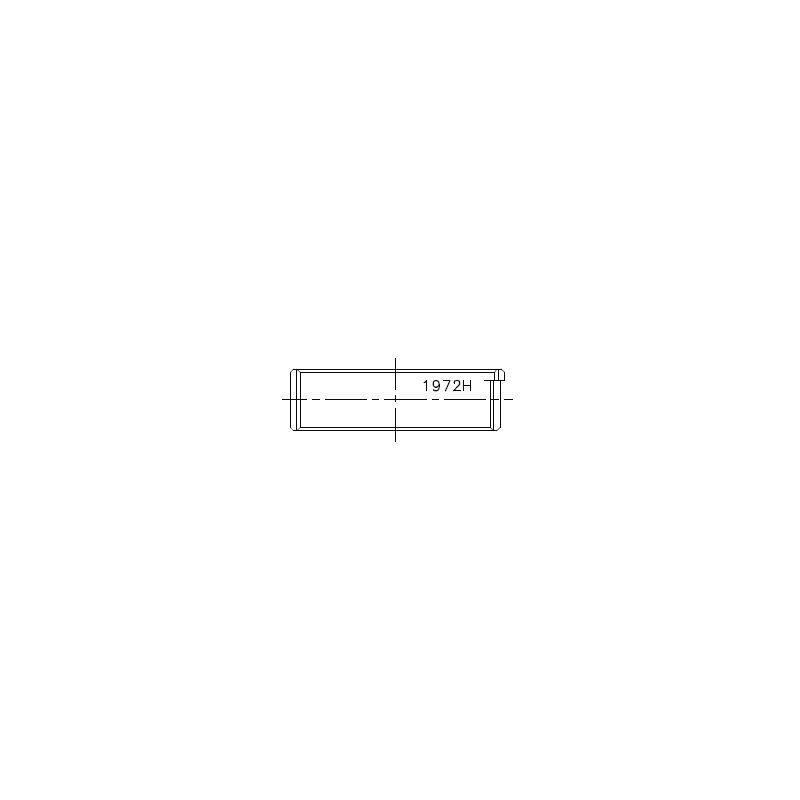

Cojinetes de biela trimetal Honda K20A2 K20Z1 K20C1 K24 Cojinetes de biela trimetal Honda K20A2 K20Z1 K20C1 K24

Cojinetes de biela trimetal Honda K20A2 K20Z1 K20C1 K24

47,67 € (impuestos inc.)
52,97 € (impuestos inc.) -10%

Juego de 8 semicojinetes de biela trimetal para Honda K20 y K24.

  • Marcas y tratamientos: ACL Race, ACL Calico y King Racing XPC
  • Compatibilidad: Civic Type R, Integra Type R, Accord, CR-V, Element, Odyssey
  • Códigos de motor: K20A2, K20Z1, K20C1, K24A1, K24A3, K24A4, K24A8, K24Z1
  • Medidas disponibles: estándar a +0.50 mm, versiones con juego aumentado (HX, STDX)
4B1972H-STD
284 disponibles en stock Europa (plazo 72 h)
Pagar a plazos

Los cuatro cilindros Honda K20 y K24

Los K20 y K24 son los cuatro cilindros de 2,0 y 2,4 litros, 16 válvulas y doble árbol de levas en cabeza de la familia K de Honda: los K20A2 y K20Z1 del Civic Type R EP3 y del Integra DC5, los K24 de los Accord, CR-V, Element, Odyssey, Stepwgn, FR-V y Elysion, y el K20C1 turbo de los Civic Type R recientes. ACL y King indican un solo juego de cojinetes para estos motores: mismo diámetro de muñequilla, un solo juego cubre la familia.

De fábrica, este motor lleva cojinetes de biela de serie, dimensionados para las cargas del motor original: en cuanto aumentan la potencia, el régimen o la presión de sobrealimentación, alcanzan sus límites.

Los cojinetes de biela trimetal

Tres capas forman un cojinete trimetal: el dorso de acero para la rigidez, la capa intermedia de cobre-plomo para la capacidad de carga y, por encima, la capa de deslizamiento antifricción que protege la muñequilla. Este juego reúne 8 semicojinetes, o sea 4 pares.

Donde un bimetal de aluminio, diseñado para cargas bajas o medias, soporta unos 8 000 psi, un trimetal de rendimiento llega a 12 000 psi: un 50 % de margen adicional. Eso es lo que garantiza su aguante y su duración en un motor sobrealimentado por turbo o compresor, o llevado a altas revoluciones.

Características técnicas

Cotas de montaje comunes a todas las referencias
Cojinetes ACL / King
Ø muñequilla 47.980 / 48.000 mm (King: 47.981 / 48.001 mm)
Ø alojamiento 51.004 / 51.024 mm
Anchura 15.4 mm
ReferenciaMarca y tratamientoMedidaEspesor de pared (mm)
4B1972H-STD ACL Race - Sin tratamiento Estándar 1.500
4B1972HX-STD ACL Race - Sin tratamiento Std, juego aumentado (HX) 1.487
4B1972H-.025 ACL Race - Sin tratamiento +0.025 1.513
4B1972H-.25 ACL Race - Sin tratamiento +0.25 1.625
4B1972HD-STD ACL Race - Sin tratamiento Estándar, orificio de pasador
4B1972HXD-STD ACL Race - Sin tratamiento Std, juego aumentado (HX), orificio de pasador
4B1972HD-.025 ACL Race - Sin tratamiento +0.025, orificio de pasador
4B1972HD-.25 ACL Race - Sin tratamiento +0.25, orificio de pasador
4B1972HC-STD ACL Race - Calico CT-1 Estándar
4B1972HXC-STD ACL Race - Calico CT-1 Std, juego aumentado (HX)
4B1972HC-.025 ACL Race - Calico CT-1 +0.025
4B1972HC-.25 ACL Race - Calico CT-1 +0.25
CR4542XPC King Racing - pMaxKote Estándar 1.500
CR4542XPC STDX King Racing - pMaxKote Std, juego aumentado (STDX) 1.487
CR4542XPC.026 King Racing - pMaxKote +0.026 1.513
CR4542XPC0.25 King Racing - pMaxKote +0.25 1.627
CR4542XPC0.5 King Racing - pMaxKote +0.50 1.754

Las referencias que terminan en D (4B1972HD-STD, 4B1972HXD-STD, 4B1972HD-.025, 4B1972HD-.25) son las versiones con orificio de pasador: el semicojinete inferior tiene un orificio de pasador que corresponde a un alojamiento de pasador en la tapa de biela. Elija según su tapa de biela lleve o no un pasador.

Juego de funcionamiento

Entre la muñequilla y el cojinete queda un pequeño espacio, el juego de funcionamiento, por el que circula la película de aceite.

En funcionamiento no hay contacto entre metal y metal: la muñequilla gira sobre esta película de aceite, que soporta toda la carga. Es el juego el que regula su espesor. Un juego demasiado ajustado frena el paso del aceite, calienta el conjunto y favorece el gripaje; un juego demasiado amplio deja escapar el aceite, debilita la película y hace caer la presión de aceite. El juego correcto equilibra el caudal de aceite y la resistencia de la película.

Medida / versiónCuándo elegirlaACL Race SeriesKing XPC
Estándar (STD) Muñequilla de origen, no rectificada 0.051 a 0.061 mm 0.048 mm - 0.061 mm
Juego aumentado (HX / STDX) Juego más amplio: alto caudal de aceite, alto régimen 0.077 a 0.086 mm 0.073 mm - 0.086 mm
+0.025 / +0.026 mm Muñequilla pulida 0.051 a 0.061 mm 0.048 mm - 0.061 mm
+0.25 mm Muñequilla rectificada a 0.25 mm 0.051 a 0.061 mm 0.048 mm - 0.061 mm
+0.50 mm Muñequilla rectificada a 0.50 mm 0.048 mm - 0.061 mm

Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito y compare el aplastamiento del hilo con la regla para leer el juego.

Plastigauge

Comprar el Plastigauge →

Guía técnica

Diseñados para la preparación de motores y la competición, estos cojinetes de biela trimetal ACL y King aguantan mucha más carga que un cojinete original, ya sea con más potencia, más régimen o la incorporación de un turbo o un compresor. Existen en varias cotas: la cota estándar, una cota +0.025 / +0.026 mm cuando la muñequilla solo se ha pulido, cotas de rectificado de +0.25 y +0.50 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Así se puede reutilizar un cigüeñal rectificado sin cambiar de serie y ajustar la holgura según el aceite y el uso.

Las dos marcas

ACL ACL Bearing Company, fabricante australiano de cojinetes de motor de alto rendimiento desde 1949, ofrece con su gama Race Series cojinetes trimetálicos precisos, disponibles en numerosas medidas y probados en motores preparados de todo el mundo. Su versión Calico (sufijo HC) añade el recubrimiento CT-1, un lubricante seco en película que reduce la fricción y el desgaste por abrasión.
King Racing King Engine Bearings, fabricante israelí de cojinetes de motor de alto rendimiento desde los años 1960, ofrece con su aleación trimetálica pMax Black, recubierta de pMaxKote en la versión XPC, cojinetes diseñados para cargas elevadas.

Construcción y ventajas

Criterio ACL Race Series King Racing
Sección Sección de un cojinete trimetal ACL Race Series Sección de un cojinete trimetal King Racing
Tipo Cojinete trimetal de alto rendimiento Cojinete trimetal de alto rendimiento
País de fabricación Australia Israel
Construcción Trimetal: respaldo de acero, capa de cobre, superficie blanda Trimetal: respaldo de acero, capa de cobre, superficie blanda
Aleación Race Series (cobre-plomo) pMax Black (cobre-plomo endurecido)
Recubrimiento protector No (Race); Calico CT-1 (HC) Sí, pMaxKote: recubrimiento polimérico en la superficie que limita el desgaste cuando baja la lubricación (arranques, película de aceite reducida).
Medidas disponibles Estándar hasta +0.25 mm (+ juego aumentado HX) Estándar hasta +0.50 mm (+ juego aumentado STDX)

Compatibilidad de vehículos

Este juego de cojinetes de biela es apto para los cuatro cilindros K20 y K24 de los siguientes Honda:

MarcaModelo (chasis)Código de motorPotenciaAños
HONDA CR-V III (RE_) 2.4 i-VTEC / 2.4 i-VTEC 4WD K24A1, K24Z1 160–170 CV 2006–2012
HONDA ACCORD VII (CL, CN) 2.4 i 16V / 2.4 Vtec / 2.4 (CL9) K24A3, K24A4, K24A8 143–190 CV 2003–2008
HONDA CIVIC VII Hatchback (EU, EP, EV) 2.0 Type-R (EP3) K20A2 200 CV 2001–2005
HONDA INTEGRA Coupé (DC5) 2.0 Type-R / 2.0 Type-S / 2.0 (DC5) K20A2, K20Z1 200–220 CV 2002–2008
HONDA ACCORD VII Tourer (CM, CN) 2.4 (CM2) / 2.4 Vtec T K24A1, K24A3 190–200 CV 2003–2008
HONDA CR-V II (RD_) 2.4 / 2.4 Vtec / 2.4 4WD K24A1 152–162 CV 2001–2007
HONDA ACCORD VII (CM, UC) 2.4 Vtec E (CM5) K24A4, K24A8 160–170 CV 2002–2008
HONDA STEPWGN (LA-RF_, UA-RF_) 2.4 / 2.4 4WD K24A3 162 CV 2000–2005
HONDA STEPWGN (DBA-RG_) 2.4 Z FF / 2.4 Z FF 4WD K24A3 162 CV 2005–2009
HONDA ODYSSEY (RL1, RA6, RA_) 2.4 / 2.4 4WD K24A4 190 CV 2003–
HONDA ACCORD Coupé (CM) 2.4 (CM7) K24A4, K24A8 160–169 CV 2003–2008
HONDA ELEMENT (YH) 2.4 / 2.4 4WD K24A4, K24A8 158–169 CV 2002–2011
HONDA ELYSION (RR) 2.4 i-VTEC / 2.4 i-VTEC 4WD K24A1 160 CV 2004–
HONDA CIVIC IX (FK) 2.0 i-VTEC Type R (FK2) K20C1 310 CV 2015–2016
HONDA ODYSSEY (RL3, RL4, RB) 2.4 (RB3, RB1) K24A3 200 CV 2004–2008
HONDA CR-V IV (RM_) 2.4 i-VTEC / 2.4 i-VTEC 4WD K24A1 170–185 CV 2012–
HONDA FR-V (BE) 2.4 (BE8) K24A3 162 CV 2006–2011
HONDA CIVIC X Hatchback (FC_, FK_) 2.0 Type-R K20C1 306–320 CV 2017–
HONDA CIVIC XI Hatchback (FL) Type-R K20C1 300–330 CV 2022–

Por qué cambiar los cojinetes

Cuando un cojinete de biela cede, los daños van enseguida más allá de la propia pieza: marcas en la muñequilla, restos repartidos por todo el circuito de aceite, un cigüeñal que rectificar como mínimo, a veces biela y bloque perdidos. Un juego de cojinetes cuesta mucho menos que un rectificado y no tiene comparación con la reconstrucción completa del motor. Es la pieza más barata del tren alternativo, pero también aquella cuyo fallo sale más caro.
