Zweikanal-Zündmodul

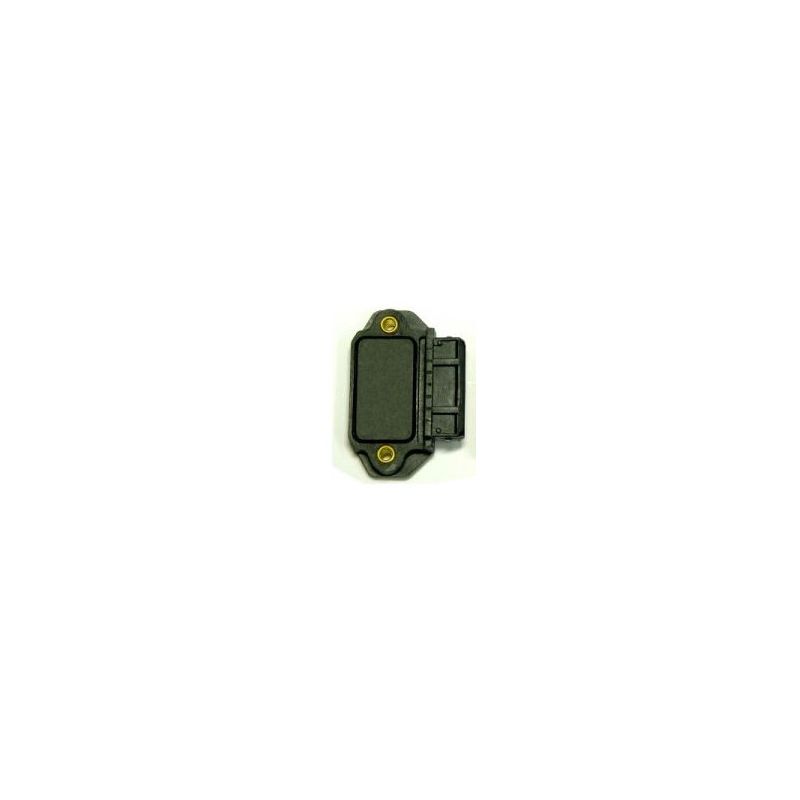

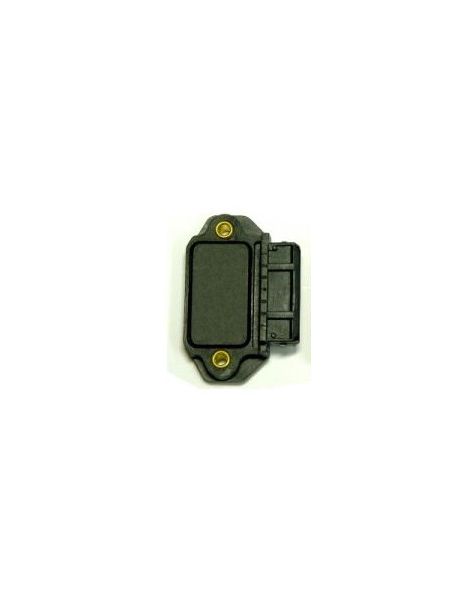

MTR04 Dual-Way Zündmodul

Verkabelung:

• POSITION 1 : Ausgangskanal 1 ---> zur Zündspule (Zylinder 1 und 4)

• POSITION 2 : Eingangskanal 1 ---> Vom Steuergert

• POSITION 3 : nicht verwendet

• POSITION 4 : Masse 1,5 mm Kabel am MOTORBLOCK

• POSITION 5 : nicht verwendet

• POSITION 6 : Ausgangskanal 2 ---> zu Spulenkanal 2 (Zylinder 2 und 3)

• POSITION 7 : Eingangskanal 2 ---> vom Steuergert
