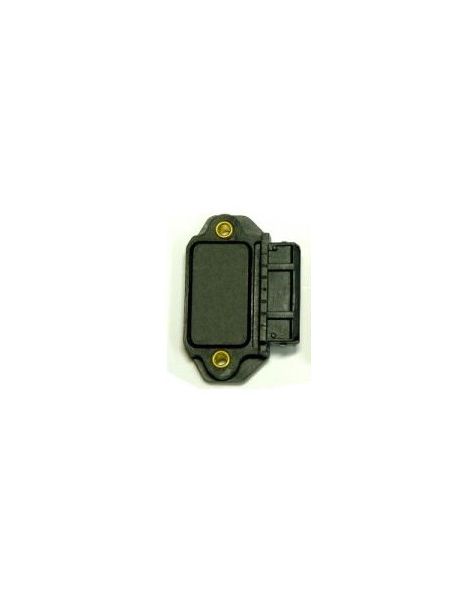

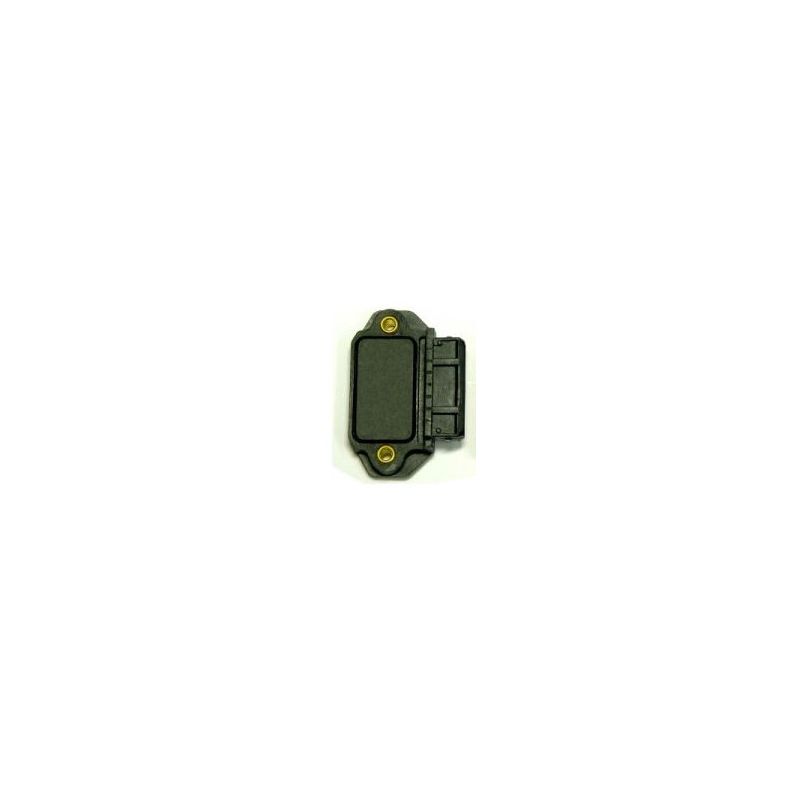

M-dulo de encendido de doble canal

M-dulo de encendido de doble vía MTR04

Cableado:

• POSICIîN 1 : canal de salida 1 ---> a bobina (cilindros 1 y 4)

• POSICIîN 2 : canal de entrada 1 ---> Procedente de la ECU

• POSICIîN 3 : no se utiliza

• POSICIîN 4 : cable de tierra de 1,5 mm en el BLOQUE DEL MOTOR

• POSICIîN 5 : no se utiliza

• POSICIîN 6 : canal de salida 2 ---> al canal de bobina 2 (cilindros 2 y 3)

• POSICIîN 7 : canal de entrada 2 ---> procedente de la ECU
