Anlaufscheiben Kurbelwelle Toyota A-Serie (4A, 5A, 7A)

Die Toyota A-Serie Motoren

Die Toyota Motoren 1A, 2A, 3A, 4A, 5A, 6A und 7A (Codes 1A, 2A, 2A-L, 1AC, 3A, 4A-C, 4A-F, 4A-FE, 4A-GE, 4A-GEC, 4A-GELC, 4A-GZE, 4A-LC, 5A-F, 5A-FE, 6A-FC und 7A-FE) treiben unter anderem Toyota Corolla, Celica, Carina, Caldina, Avensis, Sprinter, MR2, Tercel und Corona an. Die Motoren der A-Serie, von 1978 bis 2006 mit 1,3 bis 1,8 Liter gebaut, sind Reihenvierzylinder mit Graugussblock, Aluminium-Zylinderkopf und Zahnriemen, als SOHC oder DOHC.

Anlaufscheiben (Axiallager)

Anlaufscheiben nehmen den Kupplungsdruck auf und bestimmen das Axialspiel der Kurbelwelle. Bei einem getunten Motor mit verstärkter Kupplung steigt dieser Druck. Die unbeschichtete ACL-Version stellt die Anlaufscheiben auf das Originalmaß zurück. Die King-Version aus bleifreiem Aluminium Al20Sn1Cu ist vom Hersteller als den Vorgaben des Fahrzeugherstellers entsprechend oder besser zertifiziert.

Technische Daten

Technischer Leitfaden

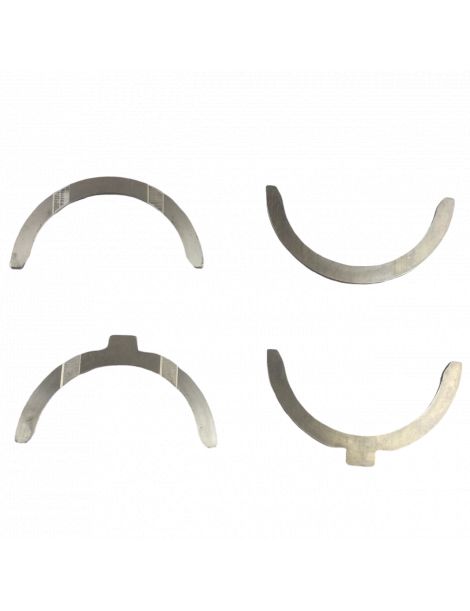

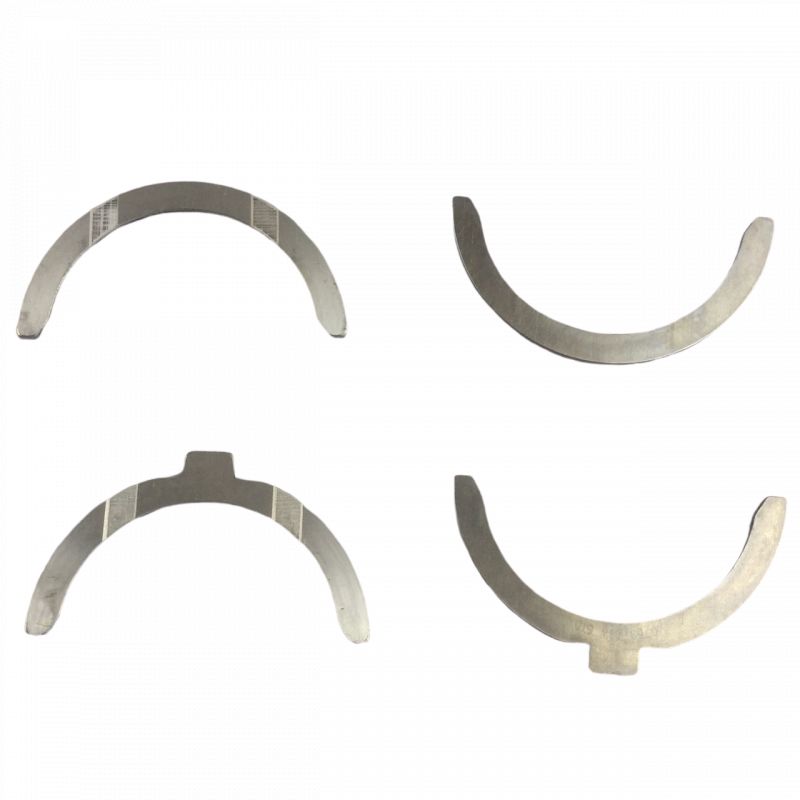

Jede Halbscheibe trägt auf einer Seite Schmiernuten. Diese Seite wird kurbelwellenseitig montiert, die glatte Seite zum Block bzw. Lagerdeckel. Falsch herum eingebaut, entzieht die Scheibe der Anlagefläche der Kurbelwelle die Schmierung und beschädigt sie rasch.

Vor dem Einbau die kurbelwellenseitige Fläche mit Montagefett einstreichen. Prüfen, ob die Halbscheiben im Block bündig sitzen, den Lagerdeckel ohne Gewalt aufsetzen und nach Herstellerverfahren anziehen. Anschließend das Axialspiel mit einer Messuhr kontrollieren und mit dem Herstellerwert vergleichen.

Die beiden Marken

	ACL Bearing Company, australischer Hersteller von Hochleistungs-Motorlagern seit 1949, liefert für diese Motoren Anlaufscheiben ohne Behandlung.
	King Engine Bearings, israelischer Hersteller von Motorlagern seit den 1960er-Jahren, bietet die Anlaufscheiben seiner Reihe OE Replacement aus bleifreiem Aluminium-Bimetall an.

Aufbau und Vorteile

Fahrzeugkompatibilität

Diese Anlaufscheiben passen zu den Toyota A-Serie Motoren (Motorcodes 1A, 2A, 2A-L, 1AC, 3A, 4A-C, 4A-F, 4A-FE, 4A-GE, 4A-GEC, 4A-GELC, 4A-GZE, 4A-LC, 5A-F, 5A-FE, 6A-FC, 7A-FE) folgender Fahrzeuge:
