Versterkte ARP hoofdlagerbouten Opel 1.6 Turbo Z16LET

De betrokken Opel 1.6 Turbo motoren

Halverwege de jaren 2000 voorziet Opel zijn 1.6-liter viercilinder benzinefamilie van turbodruk om de sportiefste modellen aan te drijven. De Z16LET, een 1.6-liter viercilinder met dubbele bovenliggende nokkenas en 16 kleppen, drijft de Astra en Corsa aan in hun OPC-uitvoeringen, op de Britse markt verkocht als VXR.

De Z16LER deelt dezelfde architectuur, terwijl de volgende generatie, aangeduid als A16LER en A16LET, hetzelfde blok verder ontwikkelt. Deze fabrieksmatig geblazen motoren vormen een gewaardeerde tuningbasis: het blok verdraagt vermogens die duidelijk hoger liggen dan standaard, zodra het onderblok is versterkt.

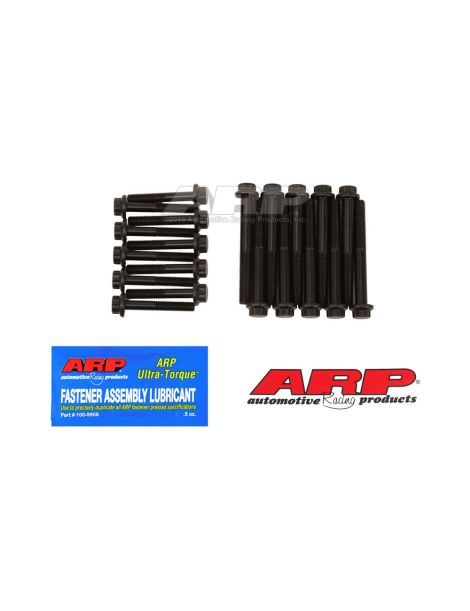

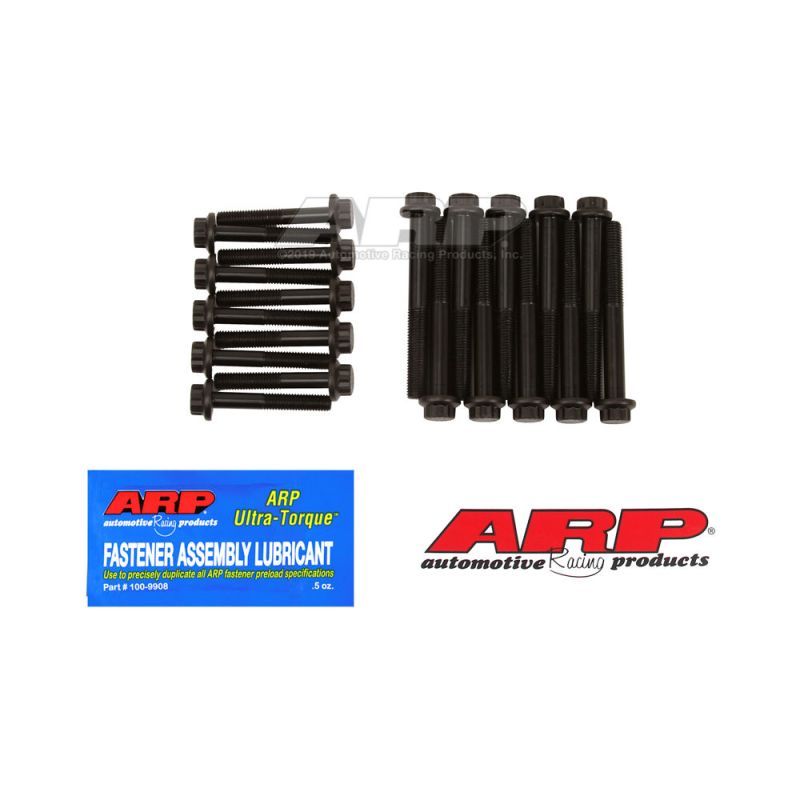

De versterkte ARP hoofdlagerbouten

Hoofdlagerbouten houden de lagerkappen op het motorblok en klemmen daarmee de krukas in zijn lagers. Ze vangen permanent de krachten op die door het drijfwerk worden overgebracht: bij elke verbranding probeert de op de krukas uitgeoefende belasting de kap uit zijn zitting te lichten. Zodra de laaddruk stijgt, wordt de voorspanning van de originele bouten ontoereikend: de kap gaat werken, er ontstaat wrijvingscorrosie op het raakvlak en de krukasdoorbuiging neemt toe.

Gesmeed uit 8740 chroom-molybdeenstaal beschikken ARP hoofdlagerbouten over een verkleinde boutkop, een grote radius onder de kop die de spanningen spreidt, en draden die na de warmtebehandeling zijn gerold. Dit uit de luchtvaart afkomstige procédé levert een veel hogere vermoeiingssterkte op dan een bout waarvan de draad vóór de warmtebehandeling is gemaakt. Elke set wordt geleverd met geharde, vlakgeslepen parallelle ringen.

Technische specificaties

Aanhaalmoment

In tegenstelling tot drijfstangbouten, die via de rek worden gecontroleerd, worden hoofdlagerbouten op moment gemonteerd: het aanhouden van de voorgeschreven waarde bepaalt de voorspanning en daarmee de bedrijfsspeling van de krukas.

Technische gids

Het merk ARP

ARP (Automotive Racing Products) werd begin jaren 1970 in Californië opgericht door Gary Holzapfel, voormalig ingenieur in de ruimtevaartindustrie, en kwam voort uit een eenvoudige constatering: in de autosport waren motorschades vaak het gevolg van te licht gedimensioneerde bevestigingen. Vijftig jaar later ontwerpt en produceert het merk duizenden artikelnummers in de Verenigde Staten (cilinderkopbouten, tapeinden, drijfstangbouten, hoofdlagerbevestigingen) en levert het aan het merendeel van de professionele startvelden.

Hoe kiest u hoofdlagerbevestiging?

Een artikelnummer voor hoofdlagerbouten is specifiek voor een motorfamilie: het hangt af van de draad, de nuttige lengte en de kapgeometrie. Daarna volgt de keuze tussen bouten en tapeinden.

Montage en aanhalen op moment

De bouten worden gemonteerd op een kaal blok, met lagerposities en lagerschalen schoon en droog, en kappen in hun originele volgorde en richting. Het aanhalen gebeurt op moment, in meerdere progressieve kruislingse gangen, met het voorgeschreven montagesmeermiddel: de aard van het smeermiddel beïnvloedt de bij gelijk moment verkregen voorspanning direct. Een controle van de radiale hoofdlagerspeling met plastigage na het aanhalen wordt sterk aanbevolen.

Motorcompatibiliteit

Afmetingen: M10 x 1,50, lengte 60 mm

Waarom is dit de meest economische oplossing?

Een set hoofdlagerbouten kost een fractie van een revisie van het onderblok. Wanneer een lagerkap gaat werken door onvoldoende voorspanning, lopen de gevolgen uiteen van wrijvingscorrosie op de steunvlakken tot vernieling van krukas en blok. ARP-bouten monteren tijdens het openen van de motor neemt dat risico weg voor een marginale investering.
